Soldadura fuerte por inducción de acero inoxidable y latón

Descripción

Soldadura por inducción de acero inoxidable a latón,cobre con equipo de calentamiento por inducción

Objetivo de la investigación

Soldar un asiento de válvula de acero inoxidable a un accesorio de fontanería de latón en una atmósfera de oxígeno y mejorar la fiabilidad del montaje.

Piezas y materiales Descripción

Válvula de acero inoxidable, accesorio de fontanería de latón roscado de 0,25" de diámetro interior, fundente negro, preformas de anillo de soldadura fuerte

Temperatura requerida

1325°F

Equipos de calentamiento por inducción

DW-UHF-6kW-III Fuente de alimentación de calentamiento por inducción de RF, inductor helicoidal de dos vueltas (bobina)

Frecuencia de funcionamiento

300 kHz Calentamiento

Procedimiento

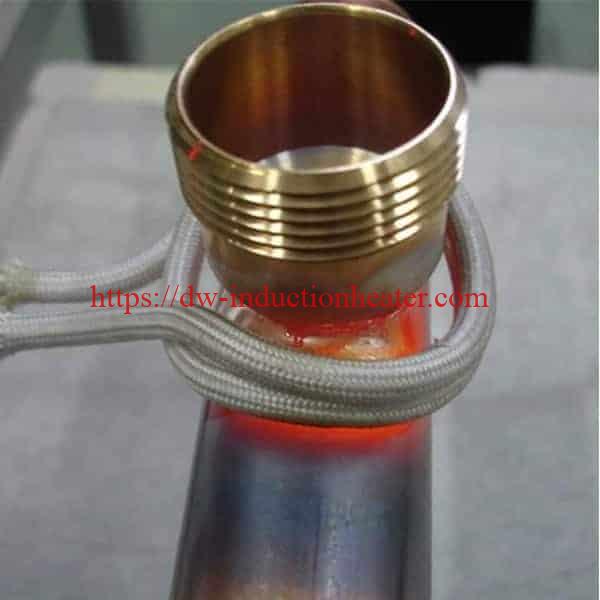

Las pruebas se realizaron en una atmósfera al aire libre. Se utilizó un inductor helicoidal de dos vueltas especialmente diseñado para proporcionar un calentamiento óptimo a la zona de unión del conjunto de tuberías. Las pruebas iniciales se realizaron con piezas desnudas y pinturas sensoras de temperatura para establecer el tiempo de calentamiento y los perfiles de calentamiento. A continuación, las piezas se colocaron en posición con una holgura de junta de 0,002" a 0,003". Se colocó la preforma del anillo de soldadura y se aplicó fundente negro al conjunto. Se aplicó calor de RF con la fuente de alimentación de RF durante 7 segundos para alcanzar la temperatura de soldadura fuerte de 1325°F. A esta temperatura, la aleación de soldadura fluyó hacia la junta y formó una unión fuerte.

Conclusión

Se obtuvieron resultados consistentes y repetibles a 1325°F en 7 segundos. La soldadura fluyó bien. Soldadura por inducción produce una unión fuerte y limpia, ideal para este tipo de productos de consumo.
