precalentamiento por inducción de barras de cobre a temperatura

Objetivo: Precalentar dos barras de cobre hasta alcanzar la temperatura en 30 segundos; el cliente desea sustituir un sistema de calentamiento por inducción de 5 kW de la competencia que ofrece resultados insatisfactorios.
Material:  Barras de cobre (1,25" x 0,375" x 3,5"/31mm x 10mm x 89mm )
- Pintura indicadora térmica
Temperatura: 750 ºF (399 ºC)
Frecuencia: 61 kHz
Equipamiento : DW-HF- 15 kW, 50-150 kHz fuente de alimentación de calentamiento por inducción con un cabezal de trabajo remoto que contiene dos condensadores de 1,0 μF

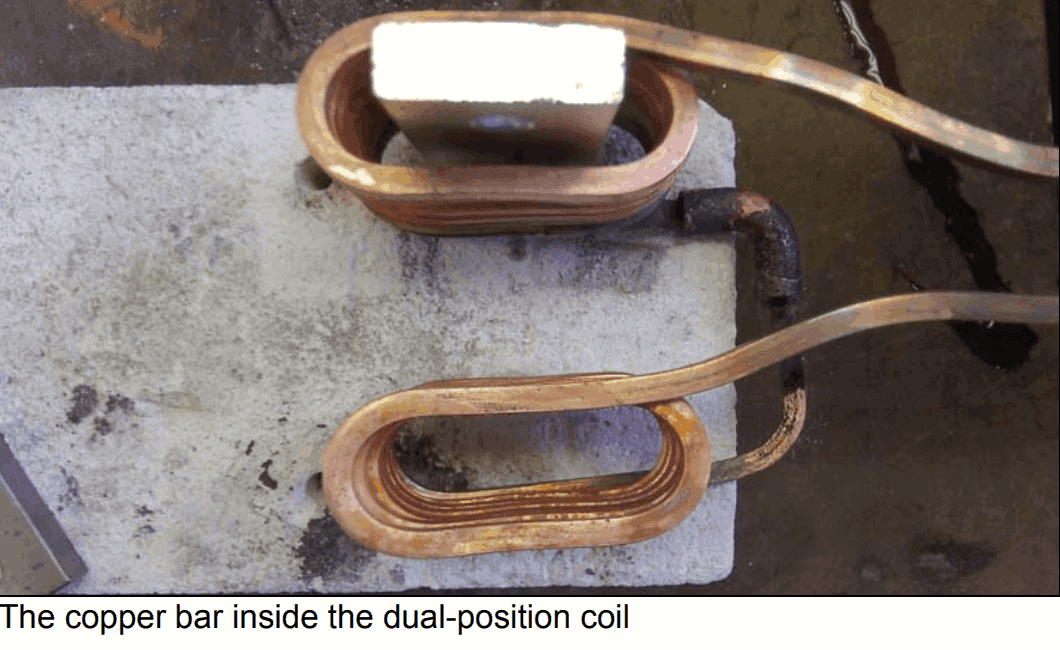

- Una bobina helicoidal multivuelta de doble posición diseñada y desarrollada para esta aplicación de calefacción
Proceso de calentamiento por inducción: Se aplicó una pintura indicadora térmica a la cara de la barra de cobre y se colocó la barra dentro de la bobina. La pieza se calentó durante 30 segundos y alcanzó la temperatura. El siguiente paso del proceso consistió en calentar dos piezas en una bobina de doble posición. Las piezas se introdujeron en la bobina y se calentaron hasta alcanzar la temperatura en 30 segundos.
Para calentar cuatro piezas en el mismo tiempo, se necesitan dos fuentes de alimentación y dos bobinas de doble posición.

Resultados/beneficios

- Rapidez: La inducción fue capaz de cumplir sus requisitos de tiempo.
- Desarrollo del proceso: El equipo de laboratorio de HLQ pudo ayudar al cliente a desarrollar un nuevo proceso de calentamiento que conseguía mejores resultados que los obtenidos con su antiguo proceso, de calidad inferior. sistema de calentamiento por inducción
- Eficacia del proceso: Con la inducción y el socio de inducción adecuado, se consiguió un sistema eficiente en tiempo, energía y espacio.
