Soldadura de cable de antena de radio con calentador de inducción de alta frecuencia IGBT
Objetivo Calentar un conjunto de antena coaxial a 600°F en 2 segundos para una aplicación de soldadura. El objetivo era mejorar un procedimiento existente con un soldador que requería de 10 a 15 segundos.
Material Conjunto de antena de aluminio de 0,250" de diámetro, virola de aluminio, pasta de soldadura, pintura indicadora de temperatura.
Temperatura 600°F
Frecuencia 333 kHz

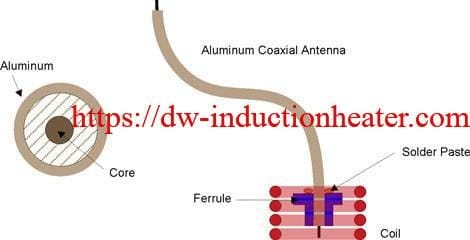

Equipo DW-UHF-4,5kW fuente de alimentación, estación de calor a distancia con un condensador de 1,2 μF y una bobina de inducción especialmente diseñada.
Proceso Se realizaron pruebas iniciales con pintura indicadora de temperatura para establecer un perfil de calentamiento y determinar el tiempo de calentamiento. A continuación, se aplicó la pasta de soldadura al conjunto de antena y a la férula de aluminio. Se aplicó potencia de RF durante dos segundos para calentar y hacer fluir la unión soldada.
Resultados Se obtuvieron resultados consistentes y repetibles en el tiempo requerido de dos segundos. Un examen detallado de la unión soldada indicó que la soldadura fluía bien y formaba una unión buena y sólida.
