Recocido de tubos de latón por inducción

Descripción

Recocido de tubos de latón,Tubos de cobre con sistema de calentamiento por inducción

Objetivo Recocido de tubos de latón y bronce para doblarlos en una dobladora de mandril para formar pasamanos
Material - Tubos de latón de 1,5" (38,1 mm) y 2" (50,8 mm) de diámetro con espesor de pared de 0,065" (1,65 mm)
- Tubos de bronce de 1,5" (38,1 mm) y 2" (50,8 mm) de diámetro con espesor de pared de 0,100" (2,54 mm)
Temperatura 1000 ºF (538 ºC)
Frecuencia 300 kHz
Equipo - Sistema de calentamiento por inducción DW-UHF-6kW, equipado con un cabezal de trabajo remoto que contiene dos condensadores de 0,5μF para un total de 0,25μF.

- Una bobina de calentamiento por inducción diseñada y desarrollada específicamente para esta aplicación.

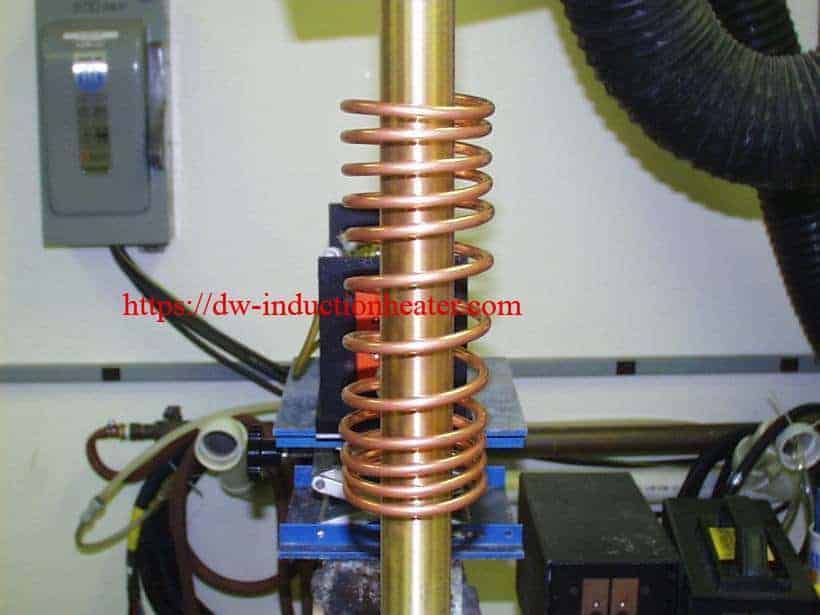

Proceso Se utiliza una bobina helicoidal de doce vueltas para calentar un área de 20,3 cm (8") a 7,6 cm (3") por encima del extremo del tubo. Cada uno de los cuatro tubos requiere un ciclo de calentamiento y un tiempo diferentes para alcanzar el nivel de temperatura requerido.
temperatura. Consulte la tabla siguiente para cada tubo. 1.5" 1.5" 2" 2"

Resultados/beneficios El calentamiento por inducción proporciona:
- Alta eficiencia, bajos costes energéticos
- Colocación precisa y controlable del calor
- Calefacción manos libres que no requiere la habilidad del operario para su fabricación
- Distribución uniforme del calentamiento, eliminando las fracturas durante el curvado
