induktives Vorwärmen von Titanknüppeln zum Walzen mit MF-Induktionserwärmungssystem

Zielsetzung: Vorwärmen eines Titanknüppels auf 1800 ºF vor dem Eintritt in ein Walzwerk
Material: Vom Kunden gelieferter Titanblock mit 102 mm (4") Durchmesser und 610 mm (24") Länge
Temperatur: 1800 ºF (1000 ºC)
Frequenz: 2,7 kHz

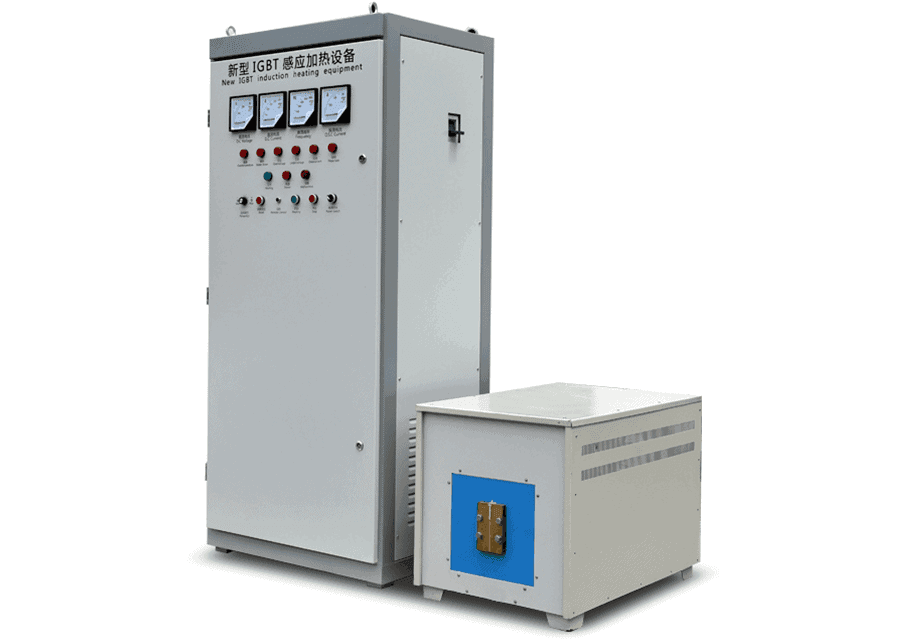

Induktionserwärmungsanlagen:Mittelfrequenz MFS-200kW 1,5-4,5 kHz Induktionserwärmungsanlage ausgestattet mit einem abgesetzten Arbeitskopf, der sechs 40 μF-Kondensatoren enthält
- Eine spiralförmige Induktionsheizspule mit mehreren Windungen, die speziell für diese Anwendung entwickelt wurde

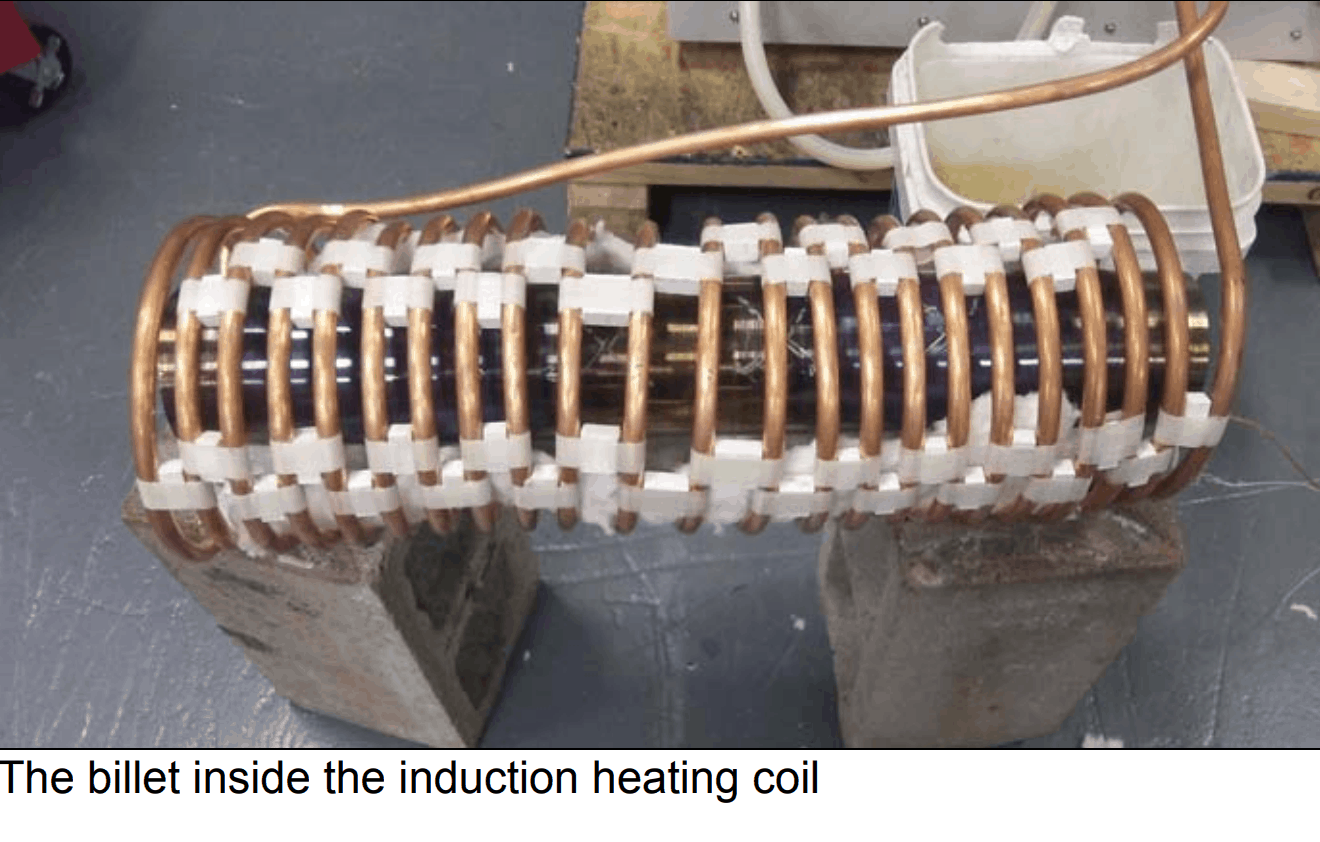

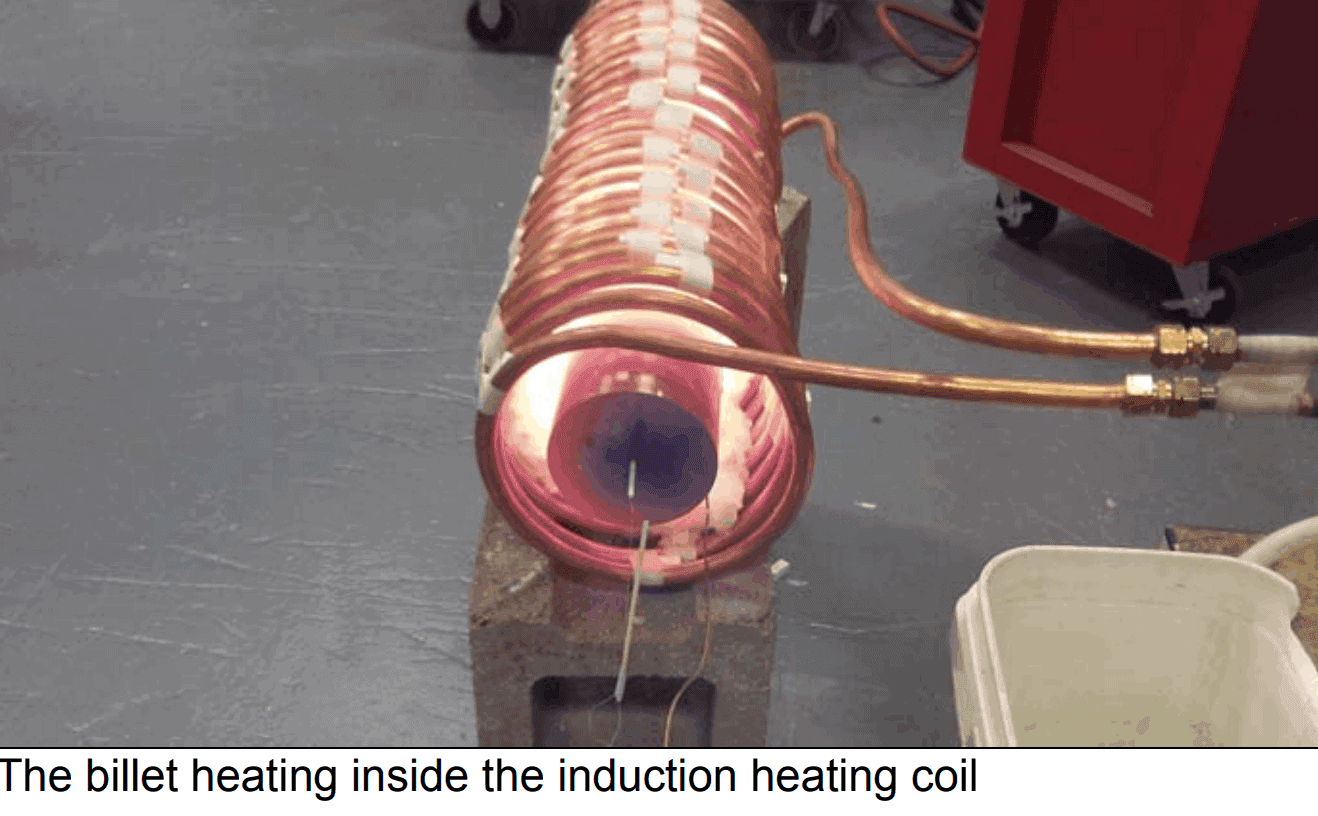

Induktiver Erwärmungsprozess:  Der Titanknüppel wurde in die Induktionsspule mit mehreren Umdrehungen gelegt. Das Teil wurde fünf Minuten lang erwärmt, was notwendig war, um den Temperaturunterschied zwischen dem Zentrum und der Außenseite des Knüppels zu verringern. Aufgrund des beträchtlichen Durchmessers des Werkstücks war eine Hochleistungs- und Niederfrequenz Stromversorgung für die Induktionserwärmung verwendet wurde. Bei der Konstruktion der Spule wurde großer Wert auf eine möglichst gleichmäßige Erwärmung bei gleichzeitig minimaler Aufheizzeit gelegt.

Ergebnisse/Nutzen

Geschwindigkeit: Die Induktion erwärmte den großen Knüppel schnell und wird auch die längeren 15-Fuß-Knüppel des Kunden erwärmen.
- Gleichmäßige Erwärmung: Die schnelle, gleichmäßige Erwärmung durch Induktion ermöglicht eine gleichmäßige Temperatur im gesamten Knüppel
- Reproduzierbarkeit: Dieses Verfahren liefert gleichbleibende Ergebnisse, so dass der Kunde seinen Prozess um die fünfminütige Heizzeit herum gestalten kann.
