induktives Vorwärmen von Kupferschienen auf Temperatur

Zielsetzung: Vorwärmen von zwei Kupferschienen auf Temperatur innerhalb von 30 Sekunden; der Kunde möchte das 5-kW-Induktionserwärmungssystem eines Wettbewerbers ersetzen, das unbefriedigende Ergebnisse liefert
Material:  Kupferstäbe (1,25" x 0,375" x 3,5"/31mm x 10mm x 89mm )
- Thermisch indizierende Farbe
Temperatur: 750 ºF (399 ºC)
Häufigkeit: 61 kHz
Ausrüstung : DW-HF- 15kW, 50-150 kHz Stromversorgung für die Induktionserwärmung mit einem abgesetzten Arbeitskopf, der zwei 1,0 μF-Kondensatoren enthält
- Eine spiralförmige Spule mit zwei Stellungen und mehreren Windungen, die für diese Heizanwendung konzipiert und entwickelt wurde

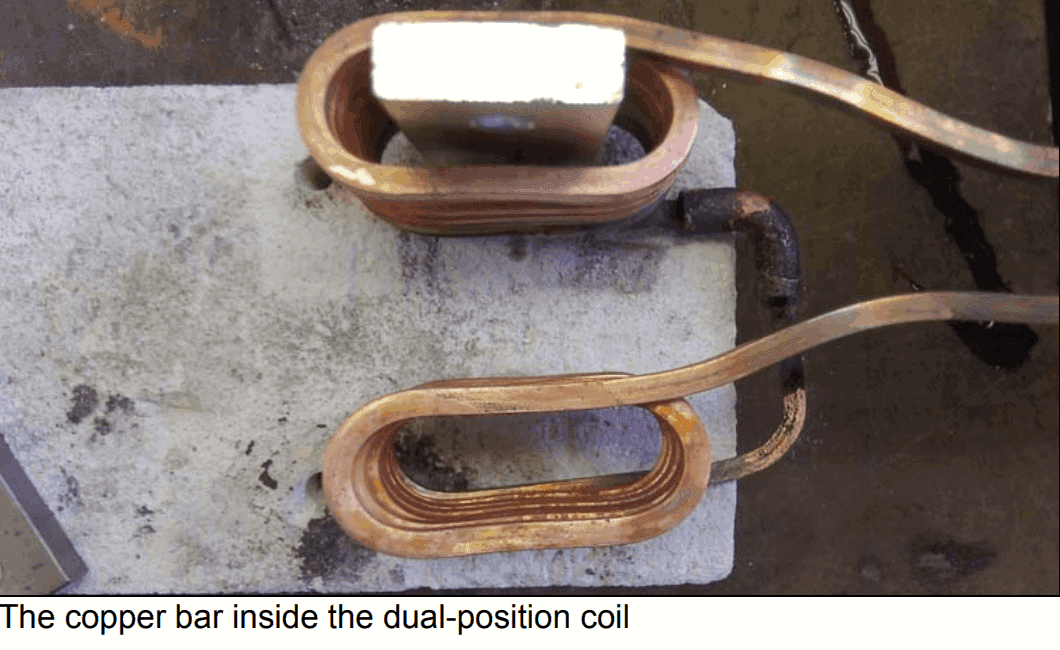

Induktiver Erwärmungsprozess: Auf die Vorderseite des Kupferstabs wurde ein thermisch indizierender Lack aufgetragen, und der Stab wurde in die Spule gelegt. Das Teil wurde 30 Sekunden lang erhitzt, bis es die Temperatur erreichte. Im nächsten Schritt wurden zwei Teile in einer Spule mit zwei Positionen erhitzt. Die Teile wurden in die Spule eingelegt und innerhalb von 30 Sekunden auf Temperatur gebracht.
Um vier Teile in derselben Zeit auf Temperatur zu bringen, sind zwei Netzteile und zwei Doppelspulen erforderlich.

Ergebnisse/Nutzen

- Geschwindigkeit: Induction konnte die Zeitvorgaben einhalten.
- Prozessentwicklung: Das HLQ-Laborteam konnte dem Kunden bei der Entwicklung eines neuen Erhitzungsverfahrens helfen, mit dem bessere Ergebnisse erzielt wurden als mit dem alten, minderwertigen Induktionserwärmungsanlage
- Prozesseffizienz: Mit Induktion und dem richtigen Induktionspartner wurde ein zeit-, energie- und platzsparendes System entwickelt.
