indukcyjne podgrzewanie prętów miedzianych do temperatury

Cel: Wstępne podgrzanie dwóch miedzianych prętów do temperatury w ciągu 30 sekund; klient chce zastąpić indukcyjny system grzewczy o mocy 5 kW konkurencji, który zapewnia niezadowalające wyniki.
Materiał:  Pręty miedziane (1,25" x 0,375" x 3,5"/31mm x 10mm x 89mm)
- Farba termoizolacyjna
Temperatura: 750 ºF (399 ºC)
Częstotliwość: 61 kHz
Sprzęt : DW-HF- 15kW, 50-150 kHz zasilanie ogrzewania indukcyjnego ze zdalną głowicą roboczą zawierającą dwa kondensatory 1,0 μF
- Dwupozycyjna, wieloobrotowa cewka spiralna zaprojektowana i opracowana do tego zastosowania grzewczego

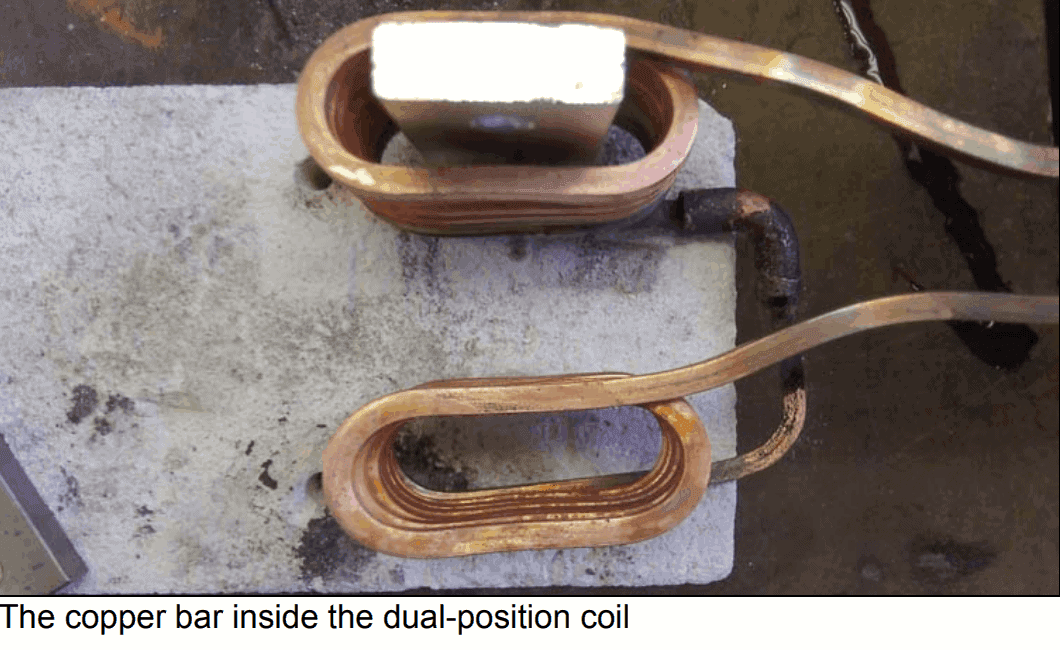

Proces ogrzewania indukcyjnego: Na powierzchnię miedzianego pręta nałożono farbę termiczną, a pręt umieszczono wewnątrz cewki. Część była podgrzewana przez 30 sekund i osiągnęła temperaturę. Kolejnym krokiem w procesie było podgrzanie dwóch części w dwupozycyjnej cewce. Części zostały włożone do cewki i podgrzane do temperatury w ciągu 30 sekund.
Aby podgrzać cztery części do temperatury w tym samym czasie, wymagane są dwa zasilacze i dwie dwupozycyjne cewki.

Wyniki/korzyści

- Szybkość: Indukcja była w stanie spełnić ich wymagania czasowe.
- Rozwój procesu: Zespół laboratorium HLQ był w stanie pomóc klientowi w opracowaniu nowego procesu ogrzewania, który osiągnął lepsze wyniki niż te, które zaobserwowano w przypadku starego, gorszego procesu. indukcyjny system grzewczy
- Wydajność procesu: Dzięki indukcji i właściwemu partnerowi indukcyjnemu uzyskano system efektywny pod względem czasu, energii i przestrzeni.
