Inductiesolderen van koper

Beschrijving

Inductie solderen koperen buis en pijp met hoge frequentie verwarmingssysteem

Doel Soldeer messing fitting met o-ring aan verschillende diameters koperbuis.
Materiaal Verschillende koperen buizen, variërend van 3/8" tot 7/8" diameter en 2-3' lang, vrouwelijke messing fittingen met o-ring, zilveren soldeerringen en glazen bekerglas.

Temperatuur 1300 ºF (704 ºC)
Frequentie 283 kHz voor de koperen buis met een diameter van 9,6 mm (3/8") 250 kHz voor de koperen buis met een diameter van 19,8 mm (7/8")
Uitrusting - DW-UHF-20kW inductieverwarmingssysteem, uitgerust met een externe werkkop met twee condensatoren van 1,5 μF voor een totaal van 0,75 μF
- Een inductieverwarmingsspoel die speciaal voor deze toepassing is ontworpen en ontwikkeld.

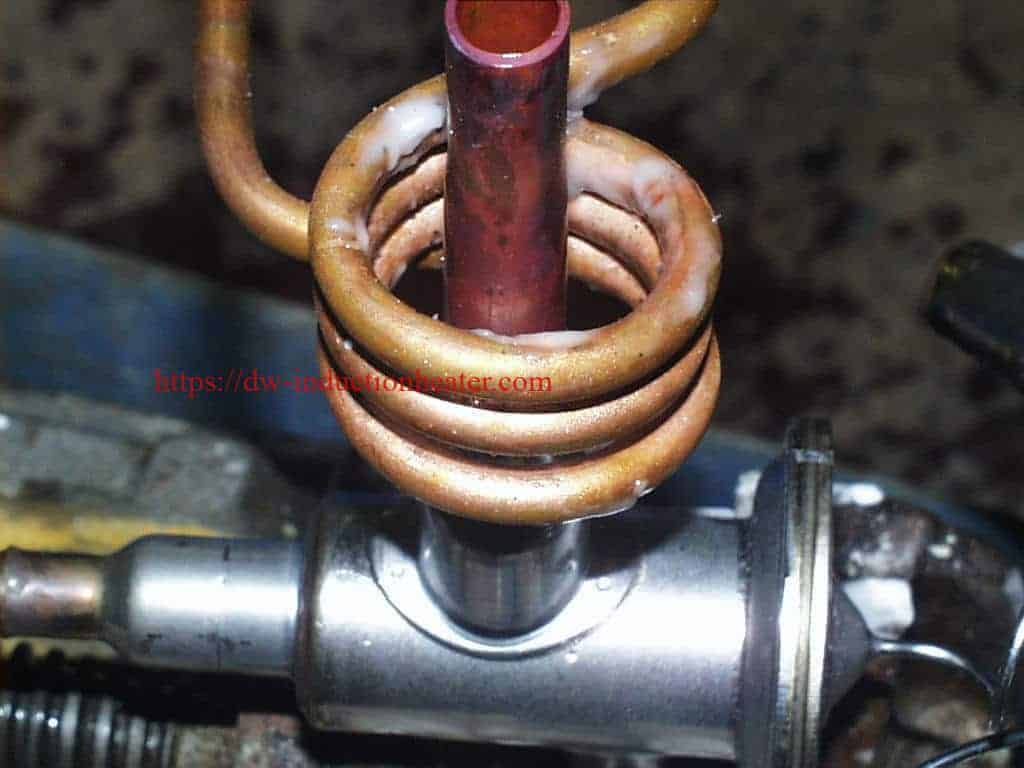

Proces Een spiraalvormige spoel met een diameter van 1,5 inch wordt gebruikt om het knooppunt van de koperen buis met een diameter van 9,6 mm en de messing fitting te verhitten. De messing fitting wordt op een keramische doorn in een bekerglas met water geplaatst en de helft van de fitting wordt in het water ondergedompeld om de o-ring tegen smelten te beschermen. Er wordt 30 seconden lang warmte toegepast, waardoor de soldeerring gelijkmatig vloeit en er een sterke, esthetisch aantrekkelijke verbinding ontstaat zonder dat de fitting oververhit raakt. De 19,8 mm koperen buis wordt gesoldeerd met een iets grotere spoel met drie beurten.
Resultaten/Voordelen Inductieverwarming biedt:
- Mogelijkheid om warmte alleen op de gewenste zone te richten
- Coilformaat en -geometrie zorgen voor eenvoudig laden en lossen van afgewerkte onderdelen
- De mogelijkheid om de spoel te gebruiken in een waterbadproces zorgt voor stabiliteit van de o-ring.
