Induktionslöten von Kupferkabeln an Kupferstiften

Zielsetzung:

Das Ziel dieser Anwendung der induktiven Erwärmung ist das Löten von Kabeln an Kupferstifte für die Kabelbaumherstellung. Der Kunde ist ein Hersteller von missionskritischen Testsystemen für die Luft- und Raumfahrtindustrie. Ziel ist es, die Lötzeit von 10 Minuten von Hand auf weniger als 1 Minute mit Hilfe eines Induktionserwärmungsanlage und erhöhen die Lötqualität und Wiederholbarkeit.

Ausrüstung:

HLQ bietet eine Reihe von Induktionslötgeräten an, die in der Regel für ähnliche Anwendungen eingesetzt werden - die DW-UHF-Serie, Hochfrequenz-Induktionserwärmungssysteme zum Induktionslöten von kleinen Komponenten und Teilen.

Prozess:

Der Kunde lieferte ein großes Kabel mit 0,2" (5,08 cm) Außendurchmesser und einem 1" (2,5 cm) langen Stift mit 0,178" (0,44 cm) Außendurchmesser, eine Kabelaufnahme mit 0,2" (5,08 cm) Länge, 0,169" (0,42 cm) ID, 0.19" OD und ein kleines Kabel mit 0,09" (0,22 cm) OD, sowie ein kleiner Stift 0,114"( 0,28 cm) OD und eine Kabelaufnahme 0,16"( 0,40 cm) lang, 0,07"( 0,17 cm) ID. 0,129" (0,32 cm) OD.

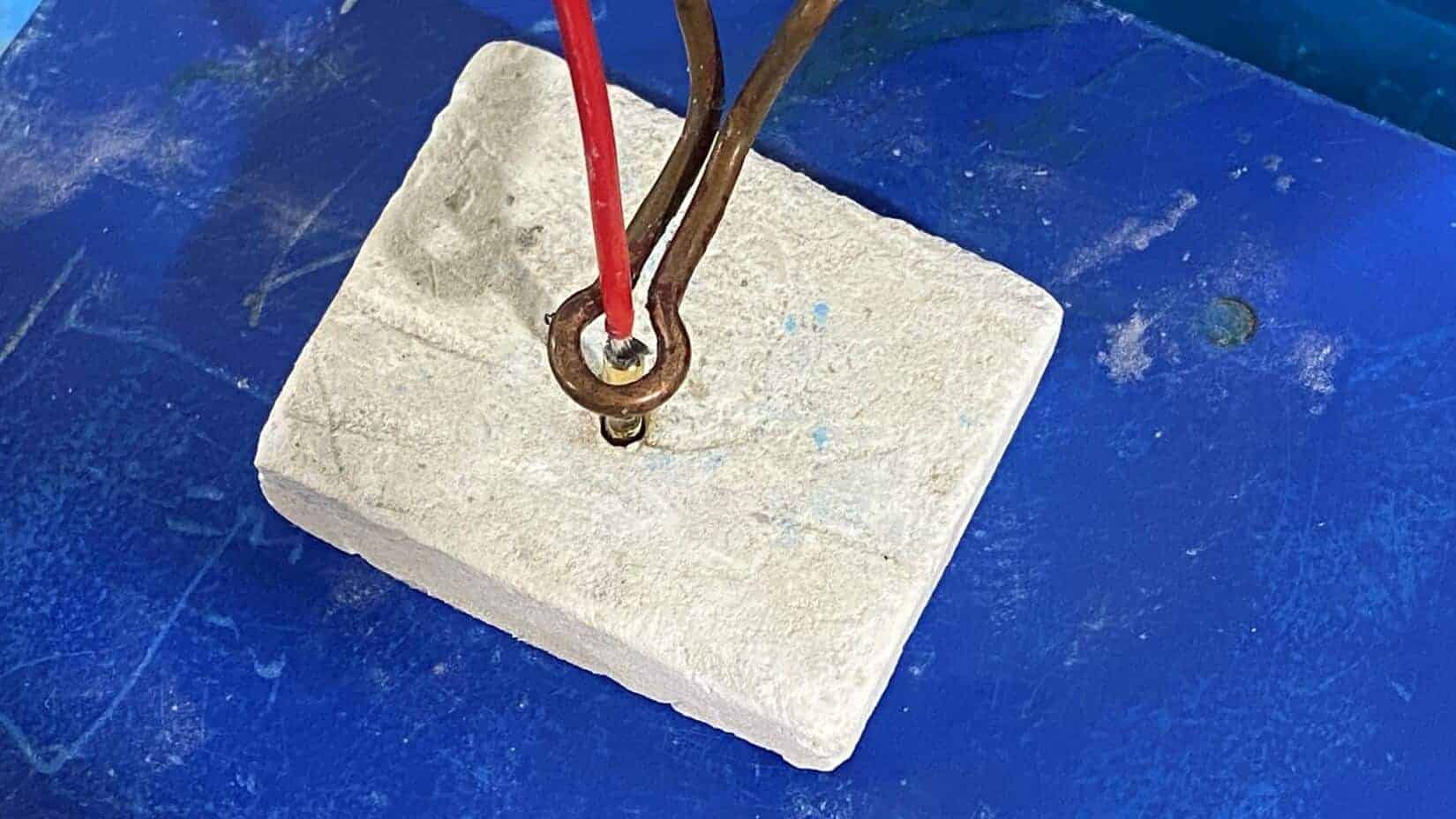

Die Induktionslötpaste wurde im Inneren der Kabelaufnahme auf den Stift und das abisolierte Ende des Kabels aufgetragen. Der Stift wurde dann in seine Halterung gesetzt. Die Induktionsheizspule bedeckte die Kabelaufnahme vollständig. Das Induktionslöten mit dem handgeführten Induktionslötgerät DW-UHF-6KW-I wurde in 2 Sekunden bei einer Leistung von 60% und einer Temperatur von ~600°F (315°C) abgeschlossen.

Industrie: Luft- und Raumfahrt & Verteidigung
