încălzitoare de inducție pentru formarea la cald a oțelului, cuprului și aluminiului
Descriere
Încălzitoare de inducție pentru brichete: Tehnologie avansată pentru prelucrarea oțelului, cuprului și aluminiului
Introducere
Încălzitoare cu inducție reprezintă o tehnologie de bază în operațiunile moderne de deformare a metalelor, oferind soluții de încălzire precise și eficiente pentru lingouri de oțel, bare de cupru și tije de aluminiu. Aceste sisteme sofisticate utilizează inducția electromagnetică pentru a încălzi rapid piesele metalice la temperaturi optime de formare fără contact direct, oferind avantaje semnificative față de metodele convenționale de încălzire. Acest articol explorează parametrii tehnici, principiile de funcționare și aplicațiile industriale ale încălzitoarelor cu inducție pentru lingouri în gama de puteri de la 80 kW la 1000 kW.
Principii operaționale
Încălzirea lingourilor prin inducție funcționează pe principiul inducției electromagnetice. Atunci când curentul alternativ trece prin bobina de inducție, acesta generează un câmp magnetic care se modifică rapid. Acest câmp induce curenți turbionari în piesa de metal conductiv, generând căldură prin rezistență electrică. Tehnologia permite:
- Încălzire rapidă cu oxidare minimă a suprafeței
- Control precis al temperaturii pe întreaga piesă de prelucrat
- Eficiență energetică cu până la 80% din energia de intrare convertită în căldură utilă
- Distribuția uniformă a temperaturii pentru rezultate de formare constante
Parametrii tehnici pentru diferite metale
Parametrii de încălzire a oțelului Billet
| Parametru | Sisteme mici (80-250kW) | Sisteme medii (250-500kW) | Sisteme mari (500-1000kW) |
|---|---|---|---|
| Frecvența de funcționare | 500-3000 Hz | 300-1000 Hz | 150-600 Hz |
| Capacitatea de încălzire | 100-300 kg/h | 300-800 kg/h | 800-2500 kg/hr |
| Intervalul de temperatură | 900-1250°C | 900-1250°C | 900-1250°C |
| Dimensiunea tipică a filetului | Ø30-100mm | Ø80-180mm | Ø150-300mm |
| Densitatea puterii | 2-4 kW/kg | 1,5-3 kW/kg | 1-2,5 kW/kg |
| Timp de încălzire | 1-5 min | 3-8 min | 5-15 min |
| Consumul de energie | 350-450 kWh/tonă | 300-400 kWh/tonă | 280-380 kWh/tonă |
| Cerințe privind apa de răcire | 15-40 m³/h | 40-80 m³/h | 80-160 m³/h |
Parametrii de încălzire a barelor de cupru
| Parametru | Sisteme mici (80-250kW) | Sisteme medii (250-500kW) | Sisteme mari (500-1000kW) |
|---|---|---|---|
| Frecvența de funcționare | 800-5000 Hz | 500-2000 Hz | 300-1000 Hz |
| Capacitatea de încălzire | 150-400 kg/h | 400-1000 kg/h | 1000-3000 kg/h |
| Intervalul de temperatură | 700-950°C | 700-950°C | 700-950°C |
| Dimensiunea tipică a barei | Ø20-80mm | Ø60-150mm | Ø120-250mm |
| Densitatea puterii | 1,5-3 kW/kg | 1,2-2,5 kW/kg | 1-2 kW/kg |
| Timp de încălzire | 0,8-3 min | 2-6 min | 4-10 min |
| Consumul de energie | 280-380 kWh/tonă | 250-350 kWh/tonă | 230-320 kWh/tonă |
| Cerințe privind apa de răcire | 15-40 m³/h | 40-80 m³/h | 80-160 m³/h |
Parametrii de încălzire a tijei de aluminiu
| Parametru | Sisteme mici (80-250kW) | Sisteme medii (250-500kW) | Sisteme mari (500-1000kW) |
|---|---|---|---|
| Frecvența de funcționare | 1000-8000 Hz | 800-3000 Hz | 500-2000 Hz |
| Capacitatea de încălzire | 180-500 kg/h | 500-1200 kg/h | 1200-3500 kg/h |
| Intervalul de temperatură | 400-550°C | 400-550°C | 400-550°C |
| Dimensiunea tipică a tijei | Ø20-80mm | Ø60-150mm | Ø120-250mm |
| Densitatea puterii | 1,2-2,5 kW/kg | 1-2 kW/kg | 0,8-1,8 kW/kg |
| Timp de încălzire | 0,5-2 min | 1,5-4 min | 3-8 min |
| Consumul de energie | 220-300 kWh/tonă | 200-280 kWh/tonă | 180-260 kWh/tonă |
| Cerințe privind apa de răcire | 15-40 m³/h | 40-80 m³/h | 80-160 m³/h |
Componente de sistem și specificații tehnice
Sistemul de alimentare
| Componentă | Specificații | Note |
|---|---|---|
| Tensiunea de intrare | 380-480V, trifazat | Tensiuni mai mari disponibile pentru sisteme mari |
| Frecvența de intrare | 50/60 Hz | Standard de rețea |
| Factor de putere | 0.92-0.98 | Cu corecția factorului de putere |
| Eficiență | 85-95% | Eficiența conversiei |
| Metoda de răcire | Răcit cu apă | Sistem de apă deionizată în buclă închisă |
| Interfață de control | PLC cu ecran tactil HMI | Compatibil cu industria 4.0 |
| Clasa de protecție | IP54 (dulap de comandă) | Protecție mai ridicată disponibilă |
Specificațiile bobinei de inducție
| Parametru | Billete de oțel | Bare de cupru | Tije din aluminiu |
|---|---|---|---|
| Material bobină | Tuburi de cupru | Tuburi de cupru | Tuburi de cupru |
| Răcirea bobinei | Apă presurizată | Apă presurizată | Apă presurizată |
| Designul bobinei | Multi-turn elicoidal | Multi-turn elicoidal | Multi-turn elicoidal |
| Izolație | Ceramică/refractară | Ceramică/refractară | Ceramică/refractară |
| Durata de viață a bobinei | 8.000-15.000 ore | 10.000-18.000 ore | 12.000-20.000 ore |
| Eficiența cuplajului | 70-85% | 75-90% | 80-92% |
Cerințe privind sistemul de răcire
| Putere nominală | Debitul de apă | Capacitatea schimbătorului de căldură | Puterea pompei | Calitatea apei |
|---|---|---|---|---|
| 80-250kW | 15-40 m³/h | 70-220kW | 3-7.5kW | <20μS/cm conductivitate |
| 250-500kW | 40-80 m³/h | 220-450kW | 7.5-15kW | <20μS/cm conductivitate |
| 500-1000kW | 80-160 m³/h | 450-900kW | 15-30kW | <20μS/cm conductivitate |
Considerații specifice materialului
Prelucrarea bilelor de oțel
Bancnotele de oțel necesită de obicei cele mai ridicate temperaturi de prelucrare dintre metalele comune, ajungând la 1200-1250°C pentru operațiunile de formare la cald. Proprietățile magnetice ale oțelului sub punctul Curie (aproximativ 768°C) afectează semnificativ procesul de încălzire prin inducție:
- Faza inițială de încălzire: Eficiență mai scăzută datorită proprietăților magnetice
- Peste punctul Curie: Eficiența se îmbunătățește deoarece oțelul devine nemagnetic
- Uniformitatea temperaturii: Critică pentru prevenirea defectelor în produsele formate
- Aplicații tipice: Forjare, laminare, extrudare și trefilare

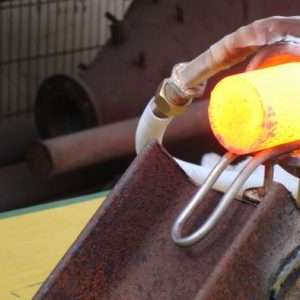

Prelucrarea barelor de cupru
Conductivitatea electrică ridicată a cuprului prezintă provocări unice pentru încălzirea prin inducție:
- Frecvențe mai mari necesare pentru o încălzire eficientă în comparație cu oțelul
- Conductivitatea termică excelentă ajută la uniformizarea temperaturii
- Temperaturi tipice de prelucrare: 700-950°C în funcție de compoziția aliajului
- Formarea oxizilor trebuie redusă la minimum prin atmosfere de protecție sau procesare rapidă
- Aplicații comune: Extrusionare, laminare și forjare pentru componente electrice
Prelucrarea tijei de aluminiu
Aluminiul necesită un control atent al temperaturii din cauza punctului său de topire relativ scăzut:
- Controlul precis al temperaturii este esențial pentru a preveni topirea (660°C pentru aluminiu pur)
- Temperaturi tipice de prelucrare: 400-550°C
- Frecvențe mai mari necesare datorită conductivității electrice a aluminiului
- Este posibilă încălzirea rapidă datorită cerințelor reduse privind conținutul de căldură
- Aplicații: Extrusionare, forjare și tragere pentru componente auto și aerospațiale
Sisteme de control și automatizare
Încălzitoarele moderne cu inducție încorporează sisteme de control sofisticate:
- Control bazat pe PLC cu interfețe HMI cu ecran tactil
- Măsurarea temperaturii pe bază de pirometru și controlul feedback-ului
- Reglarea automată a puterii în funcție de proprietățile și dimensiunile materialului
- Gestionarea rețetelor pentru diferite aliaje și dimensiuni ale produselor
- Înregistrarea datelor și raportarea privind asigurarea calității
- Monitorizarea de la distanță și integrarea cu sistemele de gestionare a instalațiilor
- Capacități de întreținere predictivă
Considerații privind eficiența energetică
| Dimensiunea sistemului | Consumul de energie | Eficiența energetică | Reducerea CO₂ față de încălzirea cu gaz |
|---|---|---|---|
| 80-250kW | 70-225kW eficient | 75-85% | 30-40% |
| 250-500kW | 225-450kW efectiv | 80-88% | 35-45% |
| 500-1000kW | 450-900kW eficient | 82-90% | 40-50% |
Concluzie
Încălzitoare cu inducție din gama 80 kW până la 1000 kW oferă soluții versatile și eficiente pentru încălzirea billetelor de oțel, barelor de cupru și tijelor de aluminiu în cadrul operațiunilor moderne de formare a metalelor. Controlul precis al temperaturii, eficiența energetică și impactul minim asupra mediului fac din această tehnologie alegerea preferată pentru instalațiile de producție avansate. Pe măsură ce industriile de formare a metalelor continuă să evolueze către procese mai durabile și mai eficiente, încălzire prin inducție tehnologia va juca fără îndoială un rol central în îndeplinirea acestor obiective.
