高周波誘導加熱装置が付いているシャフトに収縮の適合の鋼鉄ギヤ
目的 焼入れした平歯車の内径を加熱し、ギヤ・モーターのシャフトに焼きば める。これは身体障害者用の椅子の一部である。
材質 スチールギア、外径2.5インチ（63.5mm）、内径0.75インチ （19mm）×厚さ0.625インチ（16mm）、温度表示塗料
温度 400 ºF (204 ºC)
周波数 300 kHz
装置 - DW-UHF-3.2 kW誘導加熱システム、0.66 μFコンデンサー2個（合計1.32 μF）を含む遠隔ワークヘッドを装備
- この用途のために特別に設計・開発された誘導加熱コイル。

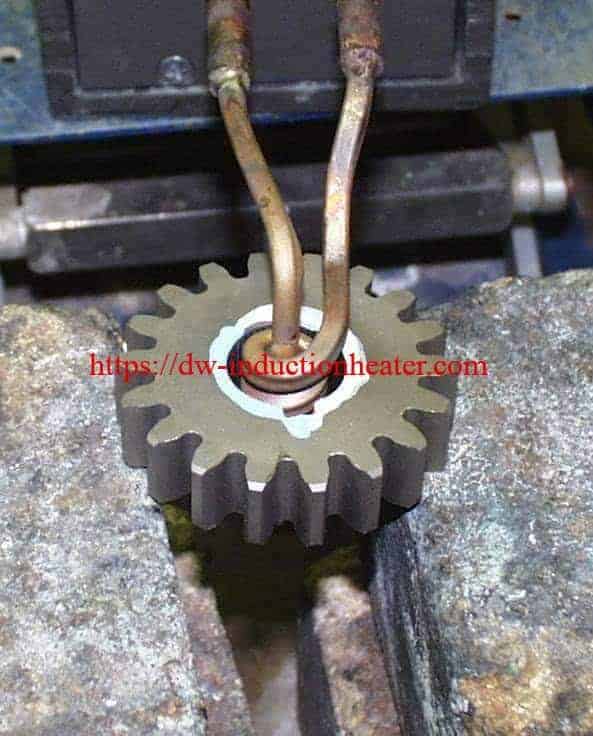

プロセス 4回転のヘリカル内部コイルがギア内径を加熱するために使用される。
コイルをギア内径に挿入し、90秒間通電して必要な400 ºF（204 ºC）に到達させ、膨張させる。
ギヤの内径その後、ギアをシャフトに装着し、冷却することで、ギアとの間に焼きばめが生じる。
シャフト
結果／利点 誘導加熱がもたらすもの：
- 予熱サイクルなし、オンデマンドで加熱可能
- エネルギー効率に優れ、加熱部分のみを加熱し、周囲の大気を加熱しない。
- 制御された均一な加熱分布
- 生産時間の短縮
