MF誘導加熱システムによる圧延用チタン鋼片の誘導予熱

目的 圧延機に入る前のチタンビレットを1800 ºFに予熱すること。
材質：お客様提供の直径4インチ（102mm）/長さ24インチ（610mm）チタンビレット
温度1800 ºF (1000 ºC)
周波数：2.7 kHz

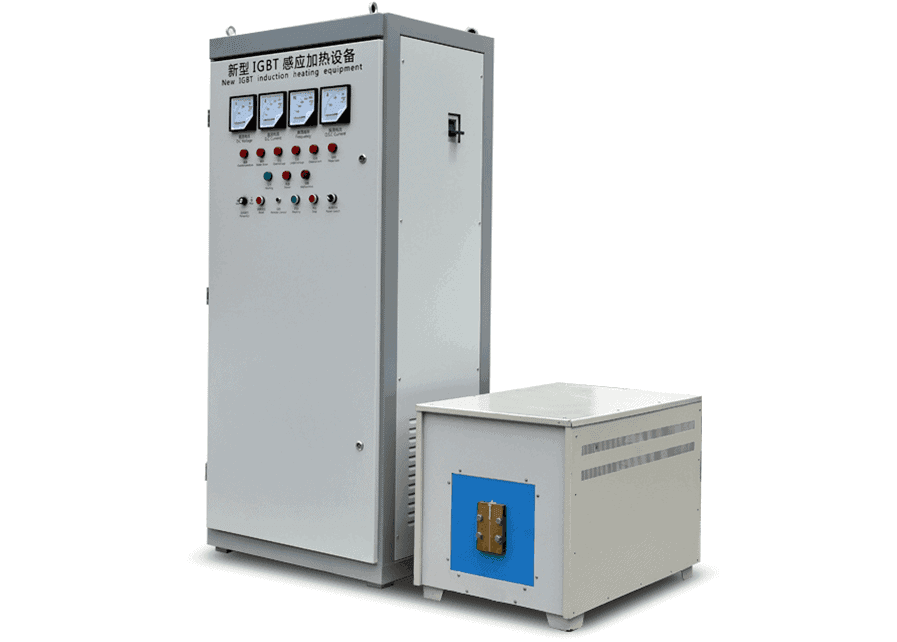

誘導加熱装置：中周波 MFS-200kW 1.5-4.5kHz 誘導加熱システム 40μFのコンデンサーを6個内蔵したリモート・ワークヘッドを装備
- この用途のために特別に設計・開発された多回転ヘリカル誘導加熱コイル

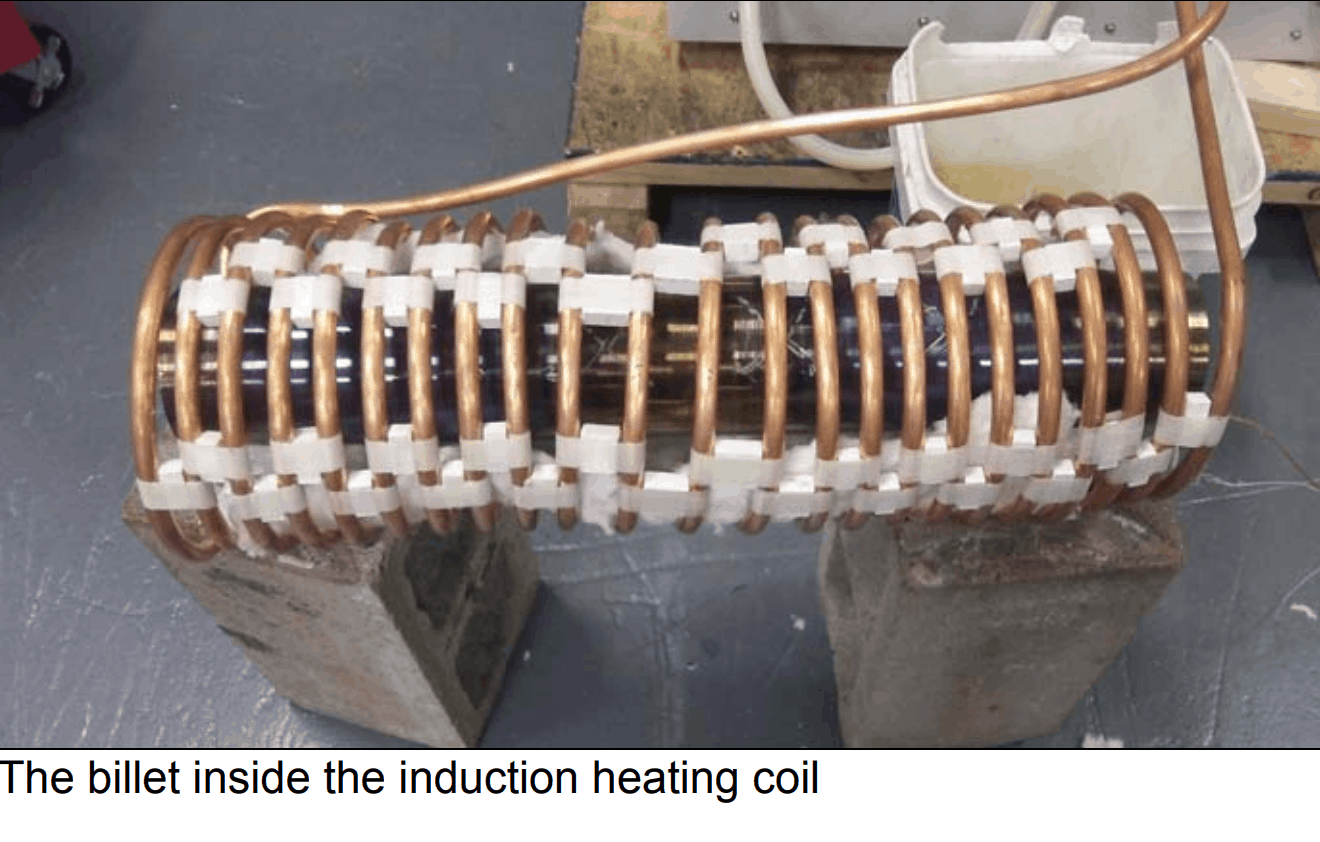

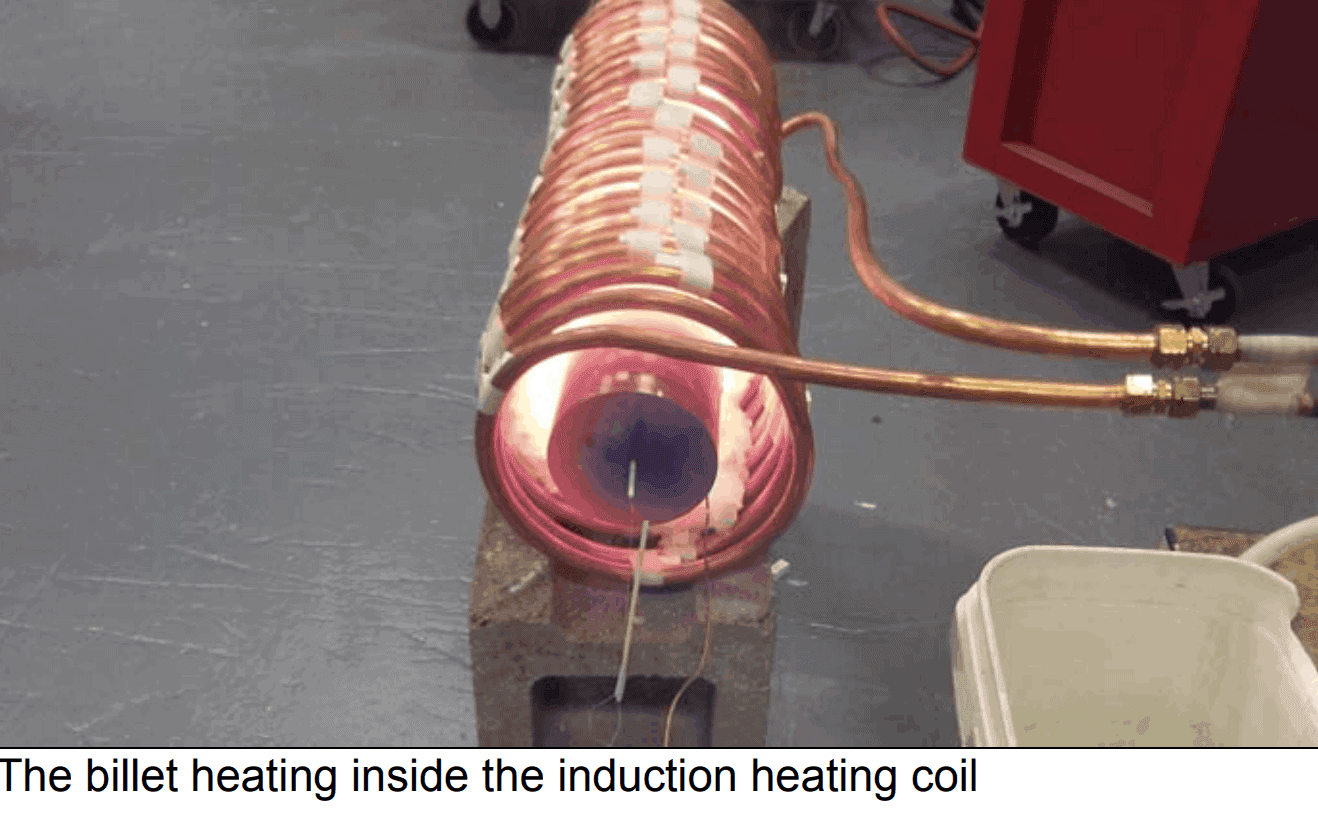

誘導加熱プロセス：  チタンビレットはマルチターン誘導加熱コイル内に置かれた。部品は5分間加熱されたが、これはビレットの中心と外側の温度差を小さくするために必要であった。この部品は直径が大きいため、高出力、低周波の誘導加熱コイルを使用した。 誘導加熱電源 が使用された。加熱時間を最小限に抑えつつ、可能な限り均一な加熱ができるよう、コイルの設計にはかなりの努力が払われた。

結果／メリット

-スピード: インダクションは、大型ビレットを素早く加熱し、15フィートの長尺ビレットも加熱します。
- 均一な加熱：誘導加熱の急速で均一な加熱により、ビレット全体に均一な温度を実現。
- 再現性：このプロセスは一貫した結果を提供するため、クライアントは5分間の加熱時間を中心にプロセスを設計することができます。
