bakır çubukların sıcaklığa indüksiyonla ön ısıtılması

Amaç: İki bakır çubuğu 30 saniye içinde sıcaklığa kadar önceden ısıtmak için; müşteri, rakibinin yetersiz sonuçlar veren 5kW indüksiyonlu ısıtma sistemini değiştirmek istiyor
Malzeme:  Bakır çubuklar (1,25" x 0,375" x 3,5" /31mm x 10mm x 89mm)
- Termal gösterge boyası
Sıcaklık: 750 ºF (399 ºC)
Frekans: 61 kHz
Ekipman : DW-HF- 15kW, 50-150 kHz indüksiyonlu ısıtma güç kaynağı iki adet 1.0 μF kapasitör içeren uzak bir çalışma kafası ile
- Bu ısıtma uygulaması için tasarlanmış ve geliştirilmiş çift konumlu, çok turlu sarmal bobin

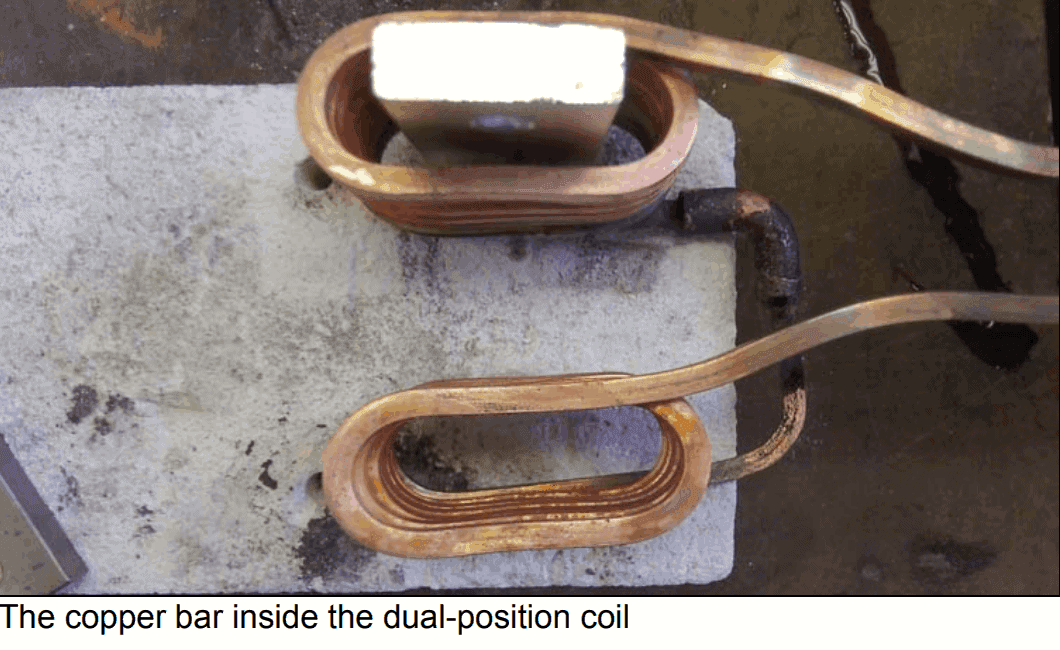

İndüksiyonla Isıtma Süreci: Bakır çubuğun yüzüne termal gösterge boyası uygulanmış ve çubuk bobinin içine yerleştirilmiştir. Parça 30 saniye boyunca ısıtıldı ve sıcaklığa ulaştı. Süreçteki bir sonraki adım, iki parçayı çift konumlu bir bobinde ısıtmaktı. Parçalar bobinin içine yerleştirildi ve 30 saniye içinde sıcaklığa kadar ısıtıldı.
Dört parçayı aynı süre içinde sıcaklığa ısıtmak için iki güç kaynağı ve iki çift konumlu bobin gereklidir.

Sonuçlar/Faydalar

- Hız: İndüksiyon, zaman gereksinimlerini karşılayabildi.
- Süreç geliştirme: HLQ laboratuvar ekibi, müşterinin eski, kalitesiz yöntemlerle elde ettiğinden daha iyi sonuçlar elde eden yeni bir ısıtma süreci geliştirmesine yardımcı oldu indüksiyon ısıtma sistemi
- Süreç verimliliği: İndüksiyon ve doğru indüksiyon ortağı ile zaman, enerji ve alan açısından verimli bir sistem oluşturuldu
