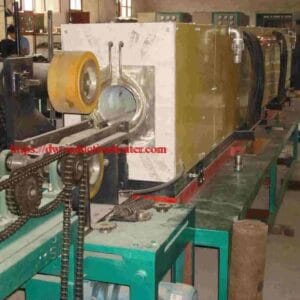

Inductiesmeltovens voor het warm vormen van stalen knuppels-koperstaven en aluminiumstaven
Beschrijving
Inductiesmeltovens voor het warm vormen van stalen knuppels, koperstaven en aluminiumstaven
Inductiesmeltovens zijn een essentieel onderdeel van moderne productie- en metaalbewerkingsprocessen. Deze ovens maken gebruik van elektromagnetische inductie om stalen knuppels, koperen staven en aluminiumstaven met ongeëvenaarde precisie en efficiëntie te verhitten voor smeed- en vormprocessen. Inductieverwarmingstechnologie heeft een revolutie teweeggebracht in de metaalverwerkende industrie vanwege de hoge energie-efficiëntie, snelle verwarmingscycli en de mogelijkheid om de doeltemperatuur die nodig is voor verschillende metallurgische processen nauwkeurig te regelen. Dit artikel gaat in op de werkingsprincipes, toepassingen, technische parameters en voordelen van inductie smeltovens ontworpen voor het warm vervormen van staal, koper en aluminium met vermogens van 80kW tot 1000kW.
Hoe inductiesmeltovens werken
Inductiesmeltovens werken op basis van het principe van elektromagnetische inductie. Een hoogfrequente wisselstroom (AC) stroomt door een koperen spoel, waardoor een magnetisch veld wordt opgewekt. Wanneer een metalen staaf, staaf of staaf in dit magnetische veld wordt geplaatst, worden wervelstromen opgewekt in het materiaal, waardoor het snel verhit wordt. Deze contactloze en uniforme verwarmingsmethode zorgt ervoor dat het materiaal de gewenste temperatuur bereikt met behoud van de metallurgische eigenschappen, waardoor het ideaal is voor warmvervormingsprocessen zoals smeden, extruderen en walsen.
Toepassingen van inductiesmeltovens
Inductiesmeltovens zijn zeer veelzijdig en worden op grote schaal gebruikt in tal van industrieën, waaronder:
- Staalindustrie: Voor het voorverwarmen van stalen knuppels voor het smeden tot auto-onderdelen, gereedschappen en structurele componenten.
- Verwerking van koper: Gebruikt voor het verwarmen van koperen staven voor extrusieprocessen, elektrische toepassingen of sanitaircomponenten.
- Aluminiumindustrie: Ideaal voor het verwarmen van aluminiumstaven voor extrusie- of smeedtoepassingen in de ruimtevaart, bouw en transport.
Belangrijkste processen ondersteund door inductiesmeltovens:
- Verstoord smeedwerk
- Smeden met gesloten matrijzen
- Smeden met open matrijzen
- Munten en persen
- Extrusie
- Piercing en kop
Voordelen van inductiesmeltovens
- Hoog rendement: Directe verwarming van het werkstuk minimaliseert energieverliezen.
- Snel opstarten: Instant-aan mogelijkheden verminderen de uitvaltijd en het energieverbruik.
- Nauwkeurige temperatuurregeling: Inductieverwarming maakt gecontroleerde en consistente verwarming mogelijk, waardoor uniformiteit wordt gegarandeerd en uitval tot een minimum wordt beperkt.
- Milieuvriendelijk: Stoot geen schadelijke gassen uit en is dus een groenere verwarmingsoplossing.
- Kostenbesparingen: Hoge efficiëntie verlaagt de operationele en energiekosten na verloop van tijd.
- Verbeterde materiaaleigenschappen: Gelijkmatige verwarming voorkomt scheuren, ongelijke hardheid en andere defecten tijdens het smeden.
Technische parameters voor verschillende metalen
Staal Billet het Verwarmen Parameters
| Parameter | Kleine systemen (80-250kW) | Middelgrote systemen (250-500kW) | Grote systemen (500-1000kW) |
|---|---|---|---|
| Bedrijfsfrequentie | 500-3000 Hz | 300-1000 Hz | 150-600 Hz |
| Verwarmingscapaciteit | 100-300 kg/uur | 300-800 kg/uur | 800-2500 kg/uur |
| Temperatuurbereik | 900-1250°C | 900-1250°C | 900-1250°C |
| Typische Billet Grootte | Ø30-100 mm | Ø80-180mm | Ø150-300mm |
| Vermogensdichtheid | 2-4 kW/kg | 1,5-3 kW/kg | 1-2,5 kW/kg |
| Opwarmtijd | 1-5 min | 3-8 min | 5-15 min |
| Energieverbruik | 350-450 kWh/ton | 300-400 kWh/ton | 280-380 kWh/ton |
| Vereisten voor koelwater | 15-40 m³/uur | 40-80 m³/u | 80-160 m³/u |
Koperen staaf het Verwarmen Parameters
| Parameter | Kleine systemen (80-250kW) | Middelgrote systemen (250-500kW) | Grote systemen (500-1000kW) |
|---|---|---|---|
| Bedrijfsfrequentie | 800-5000 Hz | 500-2000 Hz | 300-1000 Hz |
| Verwarmingscapaciteit | 150-400 kg/uur | 400-1000 kg/uur | 1000-3000 kg/uur |
| Temperatuurbereik | 700-950°C | 700-950°C | 700-950°C |
| Typische staafgrootte | Ø20-80mm | Ø60-150 mm | Ø120-250mm |
| Vermogensdichtheid | 1,5-3 kW/kg | 1,2-2,5 kW/kg | 1-2 kW/kg |
| Opwarmtijd | 0,8-3 min | 2-6 min | 4-10 min |
| Energieverbruik | 280-380 kWh/ton | 250-350 kWh/ton | 230-320 kWh/ton |
| Vereisten voor koelwater | 15-40 m³/uur | 40-80 m³/u | 80-160 m³/u |
Aluminiumstaaf het Verwarmen Parameters
| Parameter | Kleine systemen (80-250kW) | Middelgrote systemen (250-500kW) | Grote systemen (500-1000kW) |
|---|---|---|---|
| Bedrijfsfrequentie | 1000-8000 Hz | 800-3000 Hz | 500-2000 Hz |
| Verwarmingscapaciteit | 180-500 kg/uur | 500-1200 kg/uur | 1200-3500 kg/uur |
| Temperatuurbereik | 400-550°C | 400-550°C | 400-550°C |
| Typische staafgrootte | Ø20-80mm | Ø60-150 mm | Ø120-250mm |
| Vermogensdichtheid | 1,2-2,5 kW/kg | 1-2 kW/kg | 0,8-1,8 kW/kg |
| Opwarmtijd | 0,5-2 min | 1,5-4 min | 3-8 min |
| Energieverbruik | 220-300 kWh/ton | 200-280 kWh/ton | 180-260 kWh/ton |
| Vereisten voor koelwater | 15-40 m³/uur | 40-80 m³/u | 80-160 m³/u |
Systeemonderdelen en technische specificaties
Voedingssysteem
| Component | Specificatie | Opmerkingen |
|---|---|---|
| Ingangsspanning | 380-480V, 3-fasig | Hogere spanningen beschikbaar voor grote systemen |
| Ingangsfrequentie | 50/60 Hz | Netstandaard |
| Vermogensfactor | 0.92-0.98 | Met correctie arbeidsfactor |
| Efficiëntie | 85-95% | Omzettingsefficiëntie |
| Koelmethode | Watergekoeld | Gesloten kringloopsysteem voor gedeïoniseerd water |
| Controle-interface | PLC met touchscreen HMI | Industrie 4.0-compatibel |
| Beschermingsklasse | IP54 (schakelkast) | Hogere bescherming beschikbaar |
Specificaties inductiespoel
| Parameter | Stalen knuppels | Koperen Staven | Aluminium Staven |
|---|---|---|---|
| Spoelmateriaal | Koperen buizen | Koperen buizen | Koperen buizen |
| Spoelkoeling | Water onder druk | Water onder druk | Water onder druk |
| Spoelontwerp | Multi-turn spiraal | Multi-turn spiraal | Multi-turn spiraal |
| Isolatie | Keramisch/vuurvast | Keramisch/vuurvast | Keramisch/vuurvast |
| Levensduur spoel | 8.000-15.000 uur | 10.000-18.000 uur | 12.000-20.000 uur |
| Koppelingsefficiëntie | 70-85% | 75-90% | 80-92% |
Vereisten voor koelsysteem
| Vermogen | Water Debiet | Warmtewisselaar Capaciteit | Pompvermogen | Waterkwaliteit |
|---|---|---|---|---|
| 80-250kW | 15-40 m³/uur | 70-220kW | 3-7,5kW | <20μS/cm geleidbaarheid |
| 250-500 kW | 40-80 m³/u | 220-450 kW | 7,5-15kW | <20μS/cm geleidbaarheid |
| 500-1000kW | 80-160 m³/u | 450-900 kW | 15-30kW | <20μS/cm geleidbaarheid |
Materiaalspecifieke overwegingen
Verwerking van stalen billets
Stalen knuppels vereisen doorgaans de hoogste verwerkingstemperaturen van alle gangbare metalen en bereiken 1200-1250°C voor warmvervormen. De magnetische eigenschappen van staal onder het Curiepunt (ongeveer 768°C) hebben een aanzienlijke invloed op het inductieverwarmingsproces:
- Initiële verwarmingsfase: Lager rendement door magnetische eigenschappen
- Boven Curiepunt: Efficiëntie verbetert als staal niet-magnetisch wordt
- Gelijkmatige temperatuur: Kritisch voor het voorkomen van defecten in gevormde producten
- Typische toepassingen: Smeden, walsen, extrusie en draadtrekken
Koperstaaf verwerking
De hoge elektrische geleidbaarheid van koper vormt een unieke uitdaging voor inductieverwarming:
- Hogere frequenties nodig voor effectieve verwarming in vergelijking met staal
- Uitstekende thermische geleidbaarheid helpt temperatuuruniformiteit
- Typische verwerkingstemperaturen: 700-950°C afhankelijk van de samenstelling van de legering
- Oxidevorming moet worden geminimaliseerd door beschermende atmosferen of snelle verwerking.
- Gebruikelijke toepassingen: Extruderen, walsen en smeden voor elektrische componenten
Aluminium Staaf Verwerking
Aluminium vereist een zorgvuldige temperatuurregeling vanwege het relatief lage smeltpunt:
- Nauwkeurige temperatuurregeling essentieel om smelten te voorkomen (660°C voor zuiver aluminium)
- Typische verwerkingstemperaturen: 400-550°C
- Hogere frequenties vereist vanwege de elektrische geleidbaarheid van aluminium
- Snelle opwarming mogelijk door lagere warmte-inhoud
- Toepassingen: Extruderen, smeden en trekken voor auto- en ruimtevaartonderdelen
Besturingssystemen en automatisering
Moderne inductieknuppelverwarmers hebben geavanceerde regelsystemen:
- PLC-gebaseerde besturing met touchscreen HMI-interfaces
- Temperatuurmeting en terugkoppeling op basis van een pyrometer
- Automatische vermogensaanpassing op basis van materiaaleigenschappen en afmetingen
- Receptbeheer voor verschillende legeringen en productafmetingen
- Gegevensregistratie en kwaliteitsrapportage
- Bewaking op afstand en integratie met fabrieksbeheersystemen
- Mogelijkheden voor voorspellend onderhoud
Overwegingen voor energie-efficiëntie
| Systeemgrootte | Stroomverbruik | Energie-efficiëntie | CO₂-reductie vs gasverwarming |
|---|---|---|---|
| 80-250kW | 70-225kW effectief | 75-85% | 30-40% |
| 250-500 kW | 225-450 kW effectief | 80-88% | 35-45% |
| 500-1000kW | 450-900kW effectief | 82-90% | 40-50% |
Conclusie
Inductiesmeltovens bieden een snelle, schone en energiezuinige verwarming van stalen knuppels, koperen staven en aluminiumstaven voor warmvervormingstoepassingen. Het brede vermogensbereik - van 80 kW tot 1.000 kW - bestrijkt zowel kleinschalige werkplaatsen als grote industriële installaties, zodat gebruikers oplossingen kunnen vinden die precies passen bij hun verwerkingscapaciteit en materiaalvereisten. Met belangrijke voordelen zoals snelle verhitting, uitstekende temperatuurregeling en verminderde oxidatie, inductiesmeltovens blijven onmisbaar voor het verbeteren van de productieproductiviteit en de kwaliteit van eindproducten in een groot aantal industrieën.
