Inductie oppervlakteharding stalen fitting
Beschrijving

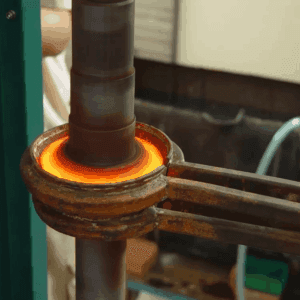

Inductieharding van stalen fitting tot 871 ºC (1600 ºF) voor een hardingstoepassing
De belangrijkste technische parameters zijn oppervlaktehardheid, lokale hardheid en effectieve geharde laagdiepte.
Materiaal: Stalen fittingen (0,75"/19mm diameter)
Temperatuur: 1600 ºF (871 ºC)
Frequentie: 368 kHz
Uitrusting:
–DW-UHF-10kW inductieverwarmingssysteem uitgerust met een extern warmtestation dat twee condensatoren van 1,0 μF bevat
-Een spiraalvormige inductieverwarmingsspoel met drie bochten, speciaal ontworpen en ontwikkeld voor deze toepassing
De ontwerp inductieverwarmingsspoel waardoor het onderdeel vanaf de onderkant in de verwarmingsspiraal kon worden geplaatst. Het ontwerp werd ook gemaakt om ervoor te zorgen dat het goed zou werken binnen de huidige opstelling van de klant. De eerste tests vonden plaats met temperatuurindicerende verf om de uniformiteit van het verwarmingspatroon en de verwarmingssnelheid te evalueren. Met een goed verwarmingspatroon werden de monsters verwerkt met tijdsintervallen van 1,0, 1,25 en 1,5 seconden. De monsters werden na verhitting in een waterdampdamp gedompeld om het uithardingsproces af te sluiten.
Resultaten/Voordelen
Snelheid: De fitting was in minder dan twee seconden opgewarmd.
Efficiëntie: Inductie verbruikt minder energie dan concurrerende verwarmingsmethoden
Voetafdruk/Ontwerp: Inductieverwarming kan worden geïmplementeerd met een bescheiden vloeroppervlak, plus het spoelontwerp past binnen de operationele opstelling van de klant
