銅バーを温度まで誘導予熱する

目的 2本の銅バーを30秒以内に温度まで予熱すること。顧客は、満足のいく結果が得られていない競合他社の5kW誘導加熱システムの置き換えを検討していた。
素材：  銅バー（1.25" x 0.375" x 3.5"/31mm x 10mm x 89mm）
- 遮熱塗料
温度だ： 750 ºF (399 ºC)
頻度： 61 kHz
設備 :DW-HF- 15kW, 50-150 kHz 誘導加熱電源 1.0μFのコンデンサーを2個搭載したリモート・ワークヘッド付き
- この加熱用途のために設計・開発されたデュアルポジション、マルチターン・ヘリカル・コイル

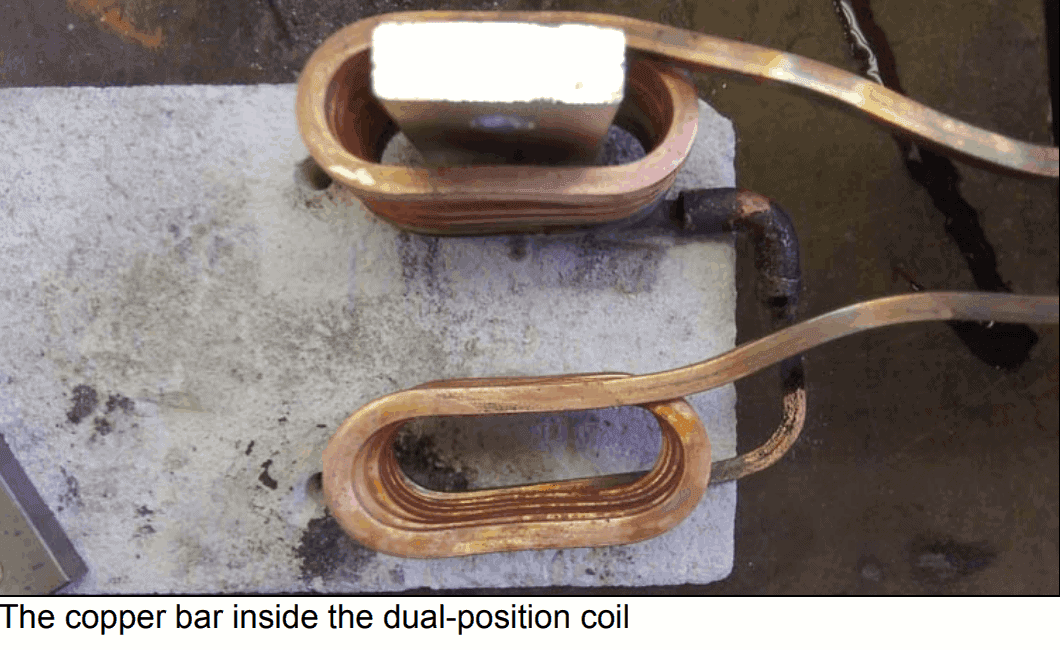

誘導加熱プロセス: 温度指示塗料を銅バーの表面に塗布し、バーをコイルの中に入れた。部品は30秒間加熱され、温度に達した。次の工程では、デュアルポジションコイルで2つの部品を加熱した。部品はコイルに挿入され、30秒以内に温度まで加熱された。
同じ時間内に4つの部品を温度まで加熱するためには、2つの電源と2つのデュアルポジションコイルが必要となる。

結果／メリット

- スピード：IHは彼らの要求時間を満たすことができた。
- プロセス開発：HLQのラボチームは、顧客が新しい加熱プロセスを開発する手助けをすることができた。 誘導加熱システム
- プロセスの効率化誘導と適切な誘導パートナーにより、時間、エネルギー、スペースの効率的なシステムが実現しました。
