Obiettivo:
Saldatura a induzione della scheda PCB con rame
Industria: Medico e dentale
Materiali: Tubi di rame piatti, scheda PCB
Lega: Pasta saldante a bassa temperatura
Attrezzatura: Macchina brasatrice a induzione portatile DW-UHF-6KW-III
Potenza: 3,88 kW
Tempo: 8 secondi.
Bobina: Bobina rivestita su misura.
Il processo:
HLQ è stata contattata da un produttore leader di apparecchiature per la diagnostica clinica che sta cercando di promuovere l'innovazione nella tecnologia della risonanza magnetica (MRI).
I tubi piatti, presenti in questa applicazione di riscaldamento, sono utilizzati per trasferire il calore con una differenza di temperatura minima o per diffondere il calore su una superficie.
Il nostro soluzione di riscaldamento a induzione ha aiutato il cliente a ridurre i tempi di produzione che in precedenza richiedevano un'ora per produrre 16 tubi di calore in rame saldati.

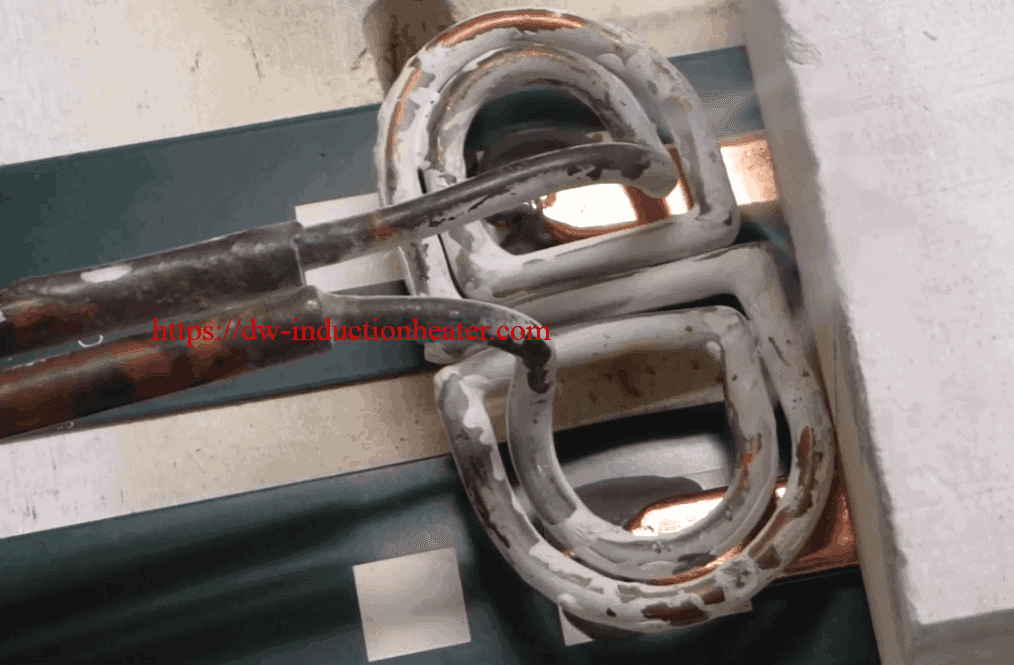

Il DW-UHF-6kw-III alimentazione del riscaldamento a induzione insieme a una stazione termica ha eseguito con successo il processo di saldatura in circa 8 secondi. Abbiamo anche utilizzato una delle nostre bobine a induzione personalizzate, con un rivestimento in cemento per garantire che la bobina non subisca danni meccanici.

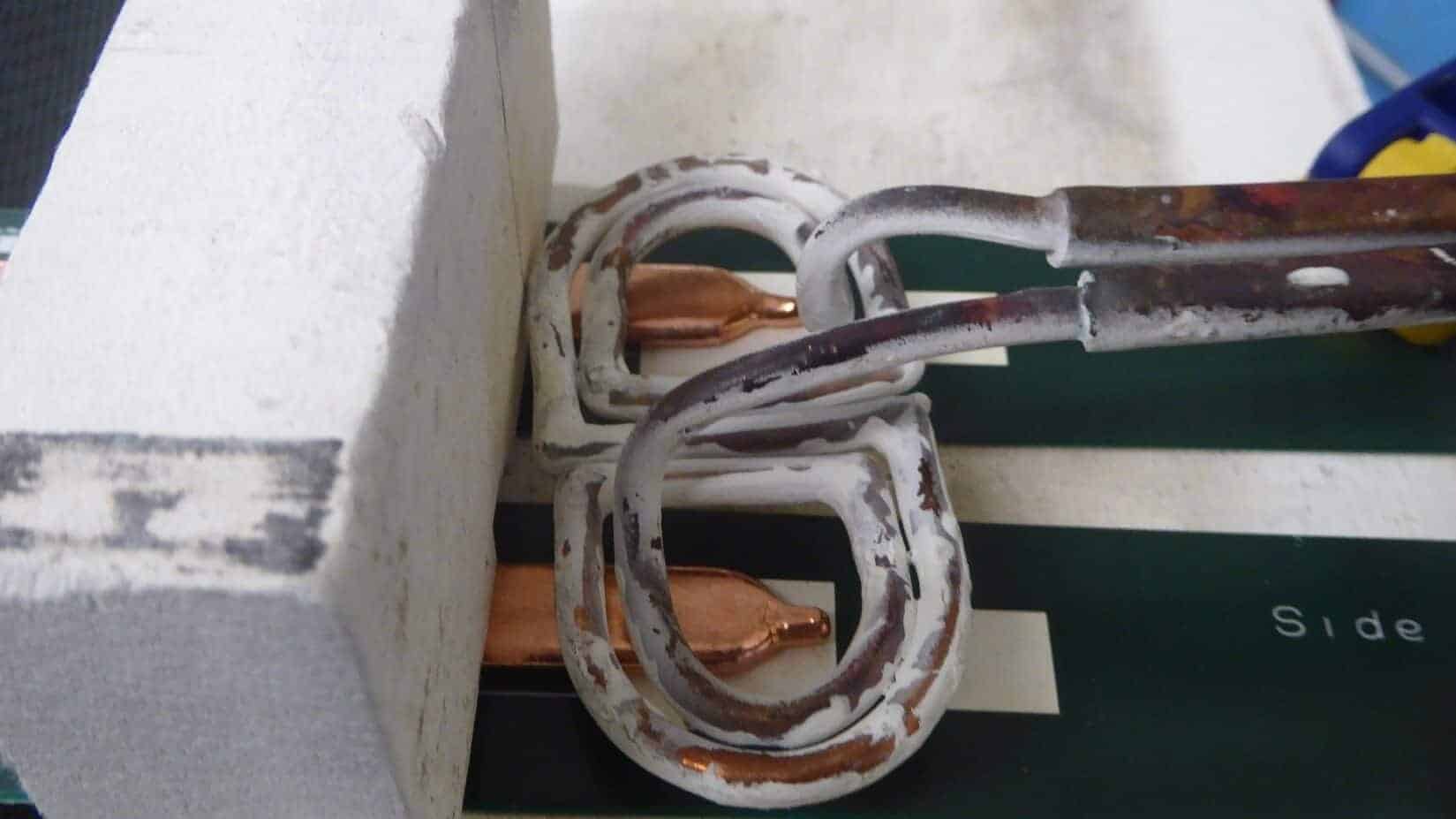

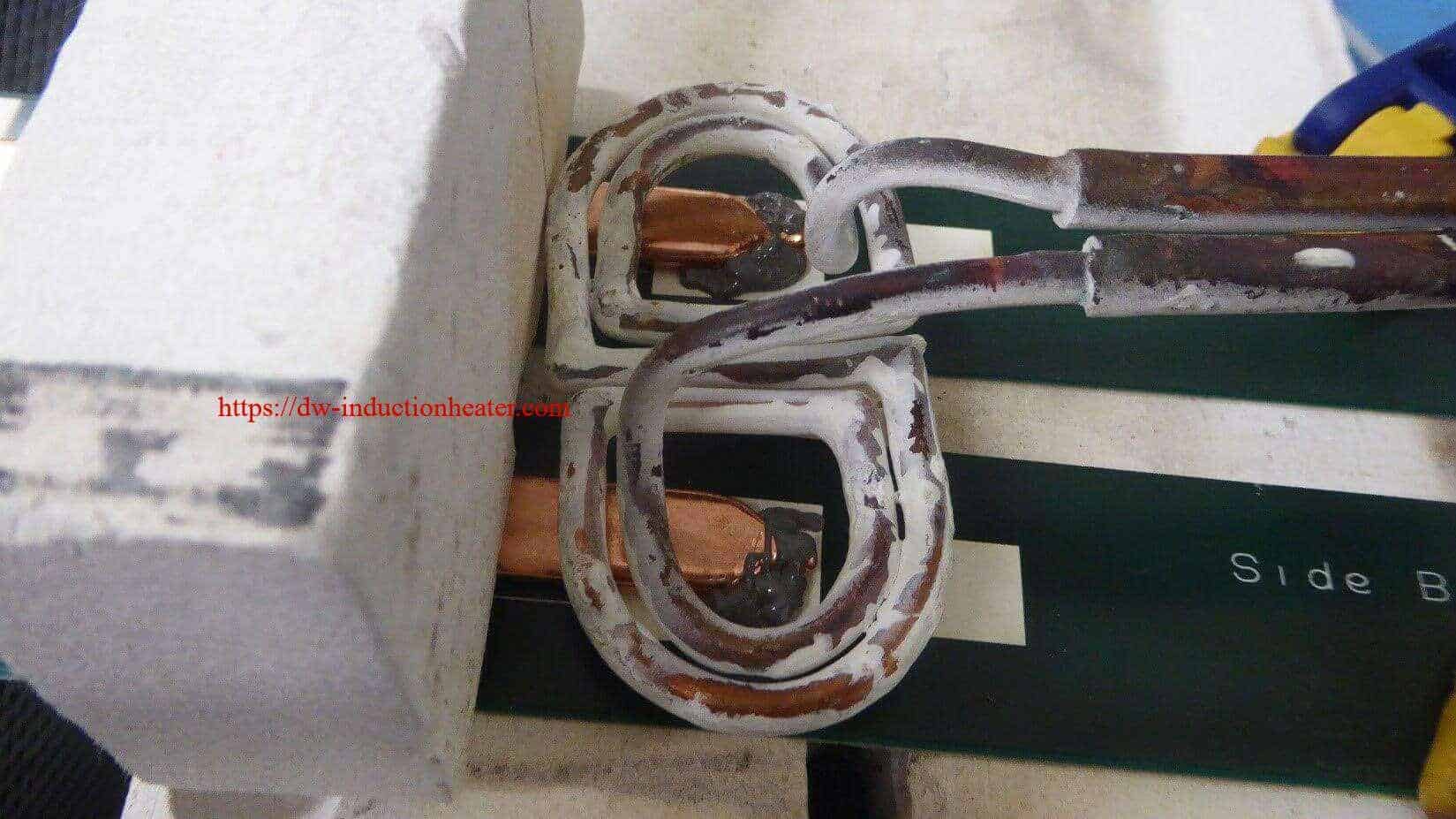

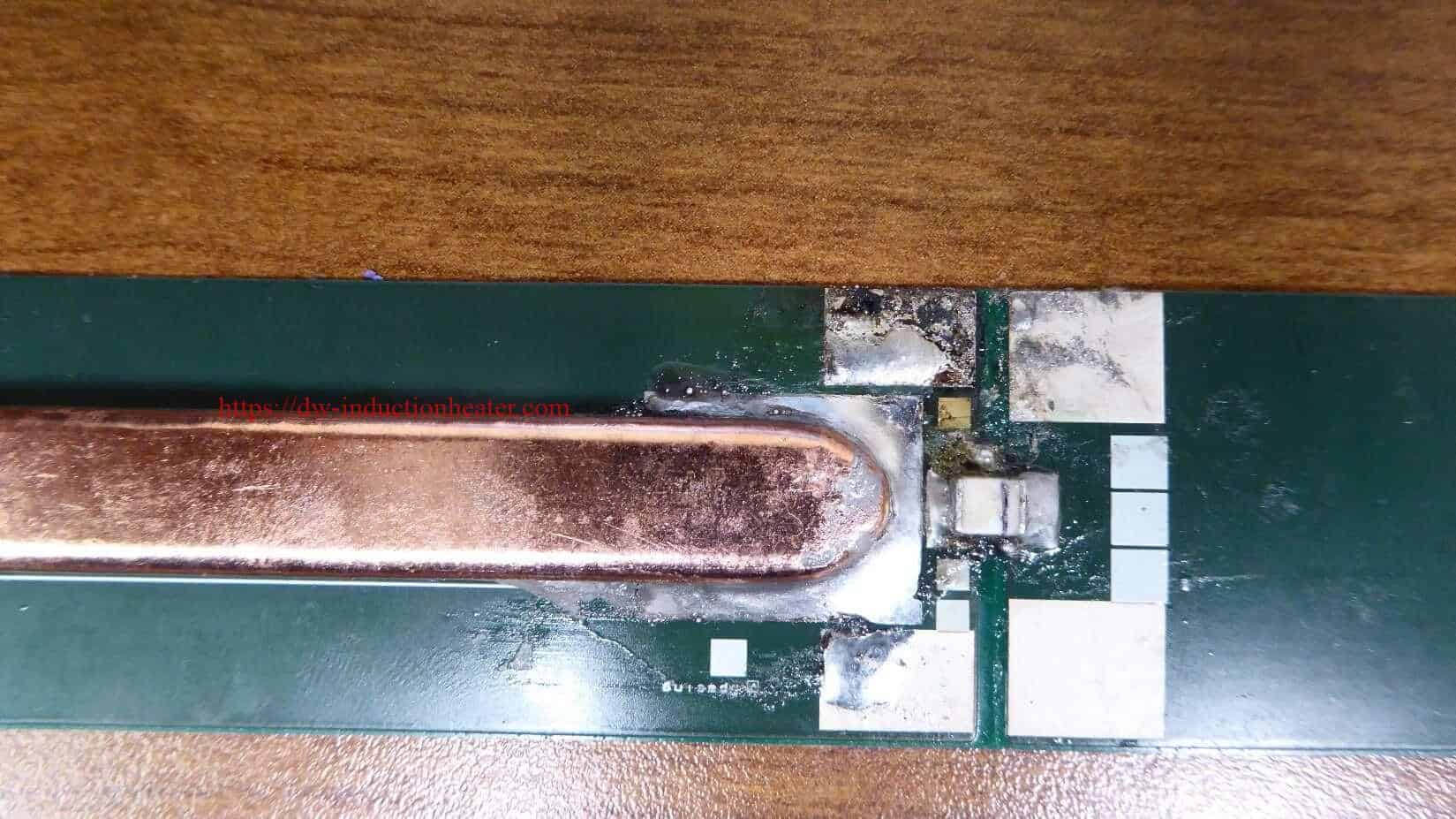

Per eseguire il test, abbiamo posizionato i tubi di rame su due pad piatti contenenti pasta saldante a bassa temperatura. Riscaldamento a induzione garantisce una ripetibilità completa. La riduzione del tempo di ciclo e l'aumento dell'efficienza sono notevoli, poiché ora è possibile saldare più pezzi contemporaneamente.
