Saldatura a induzione dei cavi ai terminali

Obiettivo
Saldatura a induzione dei cavi ai terminali in meno di 20 secondi utilizzando l'induzione.

Attrezzatura
DW-UHF-6KW-I riscaldatore a induzione portatile

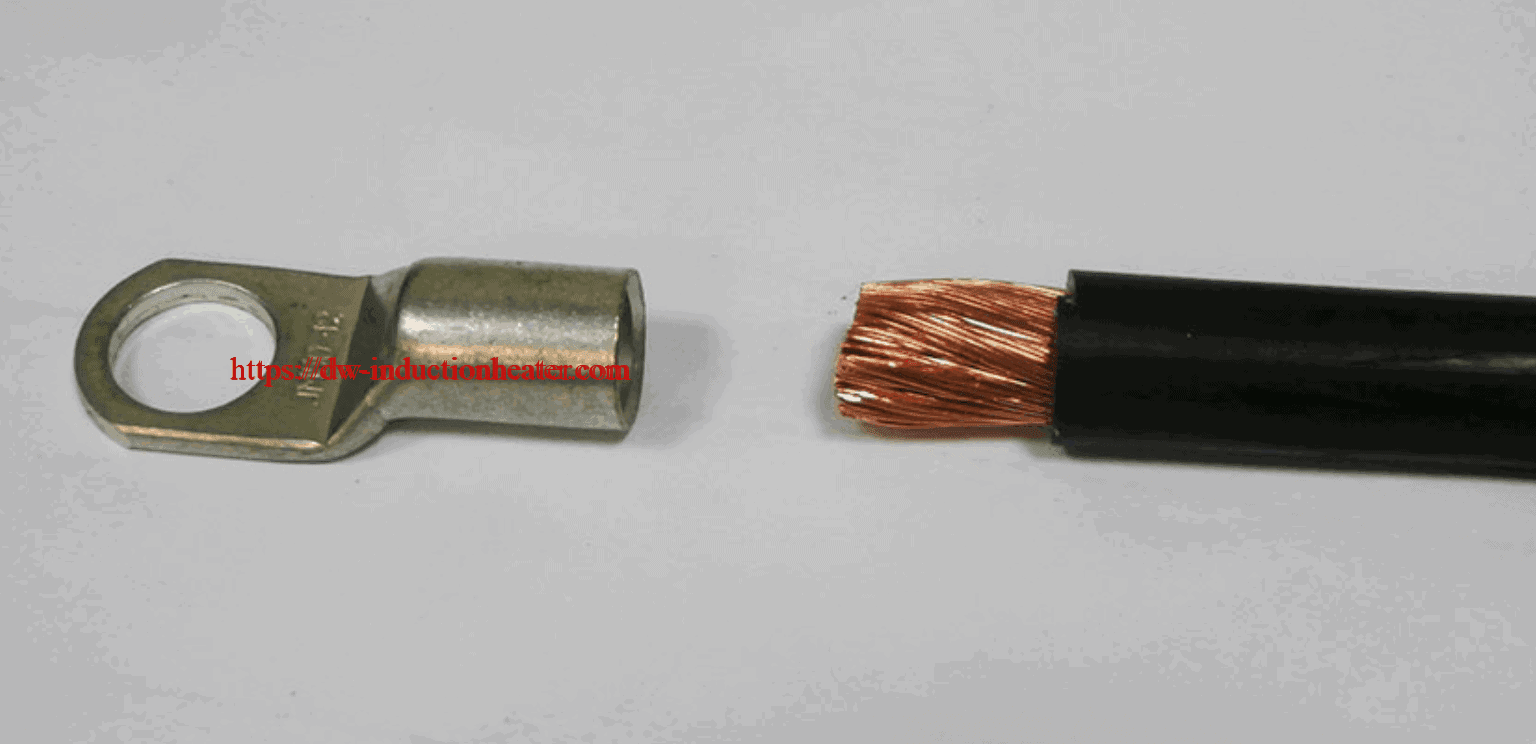

I materiali
- 0.078″2 (50 mm2) terminale del cavo
- 0.078″2 (50 mm2) cavo
- Lega per saldatura Sn60Pb38Cu2

Parametri chiave
Potenza: 2,8 kW
Tempo: 15-20 secondi
Temperatura: 500° F (260° C)

Processo:

  1. Il valore di 0,078″2 (50 mm2) è collegato al terminale del cavo da 0,078″.2 (50 mm2) cavo
  2. Il gruppo viene posizionato all'interno della bobina e riscaldamento a induzione viene applicato.
  3. Il tempo di raggiungimento della temperatura è di circa 4 -5 secondi. La temperatura viene mantenuta costante per completare il processo di saldatura. Per avviare e arrestare la macchina si utilizza un interruttore a pedale.

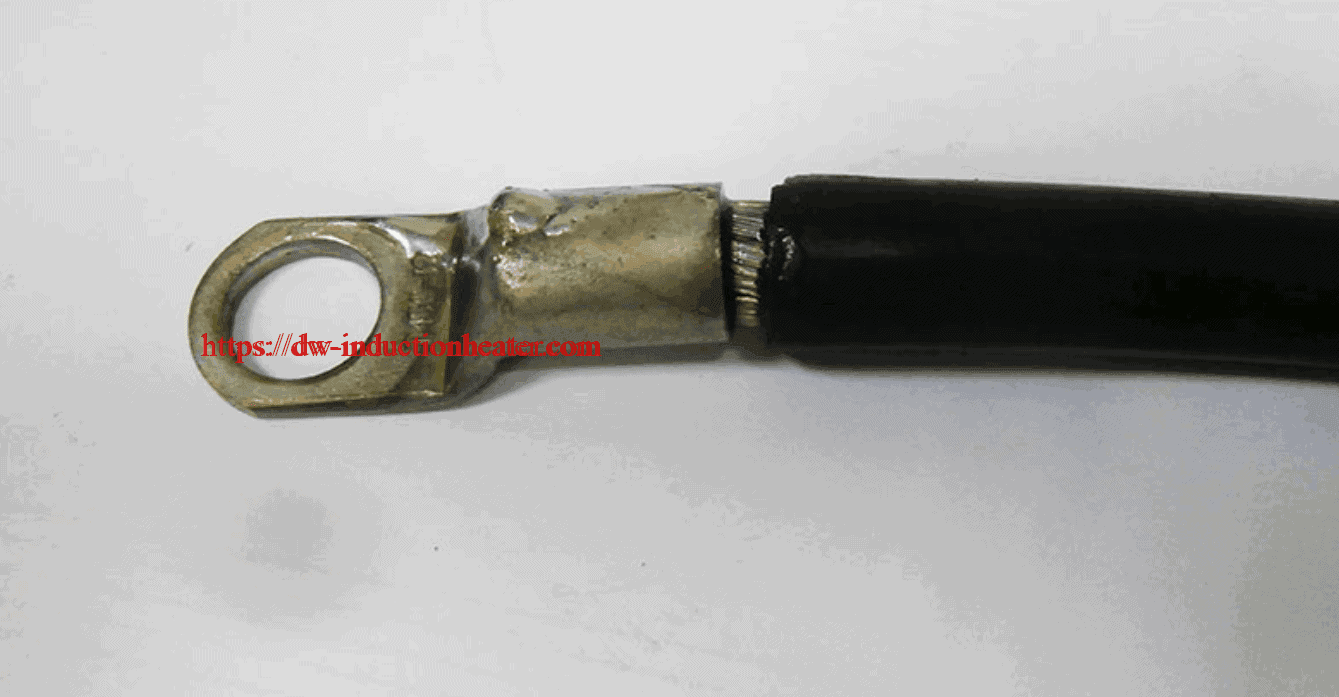

  4. Dopo 15-20 secondi, il cavo e il terminale del cavo sono saldati con successo.

Risultati/Benefici:
Sistemi di riscaldamento a induzione adatti al processo:

DW-UHF-6KW-I riscaldatore a induzione portatile

Il riscaldatore a induzione portatile DW-UHF-6KW-I richiede un tempo maggiore per raggiungere la temperatura e completare la saldatura.

Riscaldamento a induzione fornisce:

  • Giunti resistenti e durevoli
  • Zona di calore selettiva e precisa, con conseguente riduzione della distorsione del pezzo e delle sollecitazioni del giunto
  • Minore ossidazione
  • Cicli di riscaldamento più rapidi
  • Risultati più uniformi e idoneità alla produzione di grandi volumi, senza la necessità di un trattamento in batch
  • Tecnologia senza inquinamento, pulita e sicura

=
