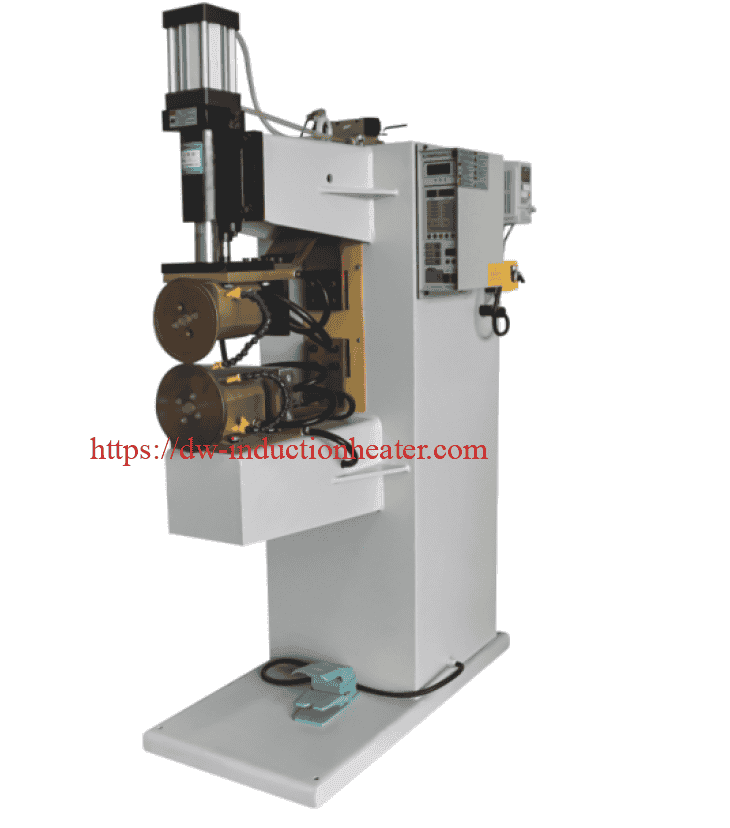

Macchine per la saldatura a resistenza - Saldatrici per sigillare serbatoi metallici a tenuta d'aria e di liquidi
Descrizione
Macchine per la saldatura a resistenza: Saldatrici a cordone per la sigillatura di serbatoi metallici a tenuta d'aria e di liquidi
Le saldatrici a resistenza svolgono un ruolo essenziale nel settore manifatturiero, in particolare quando si tratta di creare guarnizioni a tenuta d'aria e di liquidi. Queste macchine sono indispensabili per le industrie che richiedono serbatoi metallici di alta qualità, assicurandone l'integrità strutturale e le prestazioni a prova di perdite. In questa guida completa, vi illustreremo tutto ciò che c'è da sapere sulle saldatrici a resistenza e sulle loro applicazioni nella sigillatura dei serbatoi metallici, per ottimizzare i processi produttivi.
Indice dei contenuti
Introduzione alle saldatrici a resistenza per la sigillatura di precisione dei metalli
Come funziona la saldatura a cordone: Una panoramica di base su principi e scienza
Principali applicazioni delle saldatrici a cordone ombelicale nella produzione di serbatoi
Caratteristiche e componenti principali delle saldatrici a resistenza
4.1 Elettrodi a rulli: La base della saldatura a cordone
4.2 Sistemi di controllo della corrente e di gestione del calore
4.3 Opzioni automatiche e manuali per una precisione ottimale
Corrente di saldatura consigliata per i materiali
Linee guida per gli elettrodi ruota
Velocità della ruota di saldatura rispetto alla frequenza
Vantaggi della saldatura delle giunture per serbatoi metallici a tenuta d'aria e di liquidi
Tipi di macchine per la saldatura a resistenza disponibili
6.1 Saldatrici a resistenza convenzionali
6.2 Microsaldatrici a resistenza per metalli sottili
6.3 Sistemi di saldatura automatizzati per alti ritmi di produzione
Materiali comunemente saldati con le saldatrici a resistenza
Fattori da considerare nella scelta di una saldatrice a cordone per serbatoi
Consigli per la manutenzione delle macchine per la saldatura a cordone per garantirne la longevità
Tendenze future nella tecnologia di saldatura a resistenza
Domande e risposte sulle saldatrici a resistenza per serbatoi metallici
Introduzione alle saldatrici a resistenza per la sigillatura di precisione dei metalli
Saldatura a resistenza (RSW) è un processo di produzione all'avanguardia incentrato sull'unione di lamiere metalliche e sulla realizzazione di strutture durevoli e a prova di perdite. Questa tecnologia utilizza precise correnti elettriche in combinazione con la pressione idraulica per creare saldature continue e senza soluzione di continuità lungo lamiere sovrapposte. L'obiettivo? Ottenere una tenuta costante, a tenuta d'aria e di liquidi, che soddisfi i rigorosi standard richiesti in settori come quello automobilistico, aerospaziale, alimentare e di stoccaggio industriale.
Quando si tratta di produrre e sigillare serbatoi metallici, le saldatrici a resistenza si distinguono per la loro capacità di incollare materiali ferrosi e non ferrosi in modo efficiente e affidabile. Dai serbatoi di carburante ai recipienti a pressione, queste macchine sono la spina dorsale di industrie in cui la qualità delle saldature è fondamentale.
Come funziona la saldatura a cordone: Una panoramica di base su principi e scienza
La saldatura a resistenza si basa sul principio del riscaldamento della resistenza: quando la corrente elettrica passa attraverso l'interfaccia di due metalli sovrapposti, si genera calore come risultato della resistenza al flusso di corrente. Questo calore, combinato con la compressione applicata attraverso elettrodi a rullo rotanti, fonde i metalli lungo una cucitura.
Ecco una descrizione passo per passo del processo di saldatura a resistenza:
- Preparazione del pezzo da lavorare: Due pezzi di metallo, tipicamente fogli sovrapposti, sono posizionati sugli elettrodi del rullo.
- Applicazione della corrente: Una corrente elettrica passa attraverso i punti di contatto, generando un calore sufficiente a fondere i materiali.
- Pressione dell'elettrodo: Gli elettrodi a rullo applicano una pressione costante per mantenere il contatto e garantire una qualità uniforme della saldatura.
- Movimento costante: I rulli si muovono lungo il percorso di saldatura, formando un cordone continuo o una serie di saldature a punti strettamente distanziati che simulano una linea continua.
Il risultato è un giunto forte e uniforme, in grado di resistere alla pressione, alla corrosione e a condizioni ambientali estreme, ideale per sigillare serbatoi contenenti gas o liquidi.
Principali applicazioni delle saldatrici a cordone ombelicale nella produzione di serbatoi
Le saldatrici a resistenza sono utilizzate in un'ampia gamma di settori che richiedono una saldatura di precisione. Alcune delle applicazioni più importanti sono:
- Serbatoi di carburante: Creazione di guarnizioni a prova di perdite per serbatoi automobilistici, aerospaziali e industriali.
- Contenitori per alimenti e bevande: Garantire l'ermeticità dei giunti per lo stoccaggio e il trasporto dei prodotti a tenuta di liquidi.
- Serbatoi di stoccaggio: Produzione di serbatoi per lo stoccaggio di liquidi e gas ad alta resistenza per applicazioni industriali.
- Involucri delle batterie: Saldatura di acciaio e nichel nella produzione di batterie per garantire prestazioni e isolamento.
- Sistemi HVAC: Sigillatura di condotti, tubi e serbatoi per il riscaldamento, la ventilazione e il condizionamento dell'aria.
Caratteristiche e componenti principali delle saldatrici a resistenza
4.1 Elettrodi a rulli: La base della saldatura a cordone
Gli elettrodi a rullo sono il cuore di ogni saldatrice. Questi componenti di precisione ruotano lungo la cucitura, fornendo la pressione e la corrente elettrica necessarie per la saldatura delle lamiere. Il materiale e le dimensioni degli elettrodi possono essere personalizzati per adattarsi a specifiche applicazioni di saldatura, garantendo risultati uniformi per una varietà di metalli e spessori.
4.2 Sistemi di controllo della corrente e di gestione del calore
Il controllo preciso della corrente elettrica è fondamentale per ottenere risultati uniformi. Le saldatrici avanzate sono dotate di controlli programmabili per regolare la corrente in base al tipo di metallo, allo spessore della lamiera e alla velocità di saldatura. I sistemi di gestione del calore assicurano inoltre che il surriscaldamento o la distorsione termica siano ridotti al minimo, evitando danni ai pezzi.
4.3 Opzioni automatiche e manuali per una precisione ottimale
Le saldatrici a resistenza sono disponibili in configurazioni automatizzate per la produzione di massa e in macchine manuali adatte a lavori speciali. I sistemi automatizzati sfruttano la guida robotica e i sensori per fornire risultati precisi e ripetibili, massimizzando l'efficienza e mantenendo una qualità costante.
Corrente di saldatura consigliata per i materiali
| Tipo di materiale | Spessore (mm) | Corrente di saldatura (kA) | Forza dell'elettrodo (kN) | Velocità di saldatura (m/min) |
| Acciaio dolce | 0.5 – 1.0 | 5 – 8 | 1.5 – 3.0 | 2 – 6 |
| Acciaio inox | 0.5 – 1.0 | 4 – 7 | 1.8 – 3.2 | 1.5 – 4 |
| Lega di alluminio | 1.0 – 2.0 | 10 – 18 | 3.0 – 6.5 | 1 – 3 |
| Acciaio zincato | 0.6 – 1.2 | 6 – 10 | 1.7 – 3.5 | 1.5 – 4 |
| Lega di rame | 0.5 – 1.5 | 5 – 10 | 2.0 – 4.0 | 0.5 – 2 |
Specifiche del prodotto
| Parametro | ||||||||
| Modello | Tensione d'ingresso /V | Capacità nominale /KVA | Frequenza nominale /HZ | Ciclo di lavoro nominale /% | Lunghezza del braccio /MM | Corsa dell'elettrodo /MM | Consumo di acqua di raffreddamento /L/min | Capacità di saldatura massima (saldatura a due blocchi di acciaio a basso tenore di carbonio) /MM |
| FN-25 | 380V | 25 | 50/60 | 50 | 350 | 50 | 20 | 0.3+0.3 |
| FN-40 | 40 | 350 | 50 | 30 | 0.6+0.6 | |||
| FN-50 | 50 | 380 | 60 | 30 | 0.8+0.8 | |||
| FN-63 | 63 | 380 | 60 | 30 | 1.0+1.0 | |||
| FN-80 | 80 | 400 | 75 | 30 | 1.2+1.2 | |||
| FN-100 | 100 | 400 | 75 | 40 | 1.5+1.5 | |||
| FN-160 | 160 | 400 | 75 | 40 | 1.8+1.8 | |||
| FN-200 | 200 | 400 | 75 | 40 | 2.0+2.0 | |||
Linee guida per gli elettrodi ruota
| Materiale da saldare | Materiale dell'elettrodo | Durezza (HV) | Diametro della ruota dell'elettrodo (mm) | Spessore del disco dell'elettrodo (mm) |
| Acciaio dolce | Rame | 200-250 | 100 – 200 | 6 – 8 |
| Acciaio inox | Lega Cu-Cr | 300-350 | 80 – 150 | 5 – 7 |
| Alluminio e leghe di alluminio | Lega Cu-Be | 250-300 | 120 – 250 | 8 – 12 |
Parametri di saldatura
| Parametro | Gamma tipica |
| Forza di saldatura | 1,5 kN - 6,0 kN |
| Corrente di saldatura | 2 kA - 20 kA |
| Tempo di saldatura | 0,1 sec - 2,0 sec |
| Portata del refrigerante | 2 - 4 litri/min (per elettrodo) |
| Pressione della punta dell'elettrodo | 0,4 MPa - 0,8 MPa |
| Larghezza di sovrapposizione del foglio | 5 mm - 15 mm |
Preparazione della superficie
| Materiale | Finitura superficiale richiesta | Processo di pulizia |
| Acciaio dolce | Privo di ruggine, olio o vernice | Spazzolatura meccanica, sgrassatura |
| Acciaio inox | Privo di strato di ossido | Pulizia chimica, lucidatura |
| Lega di alluminio | Privo di ossidi e oli | Abrasione e pulizia con solventi |
| Acciaio zincato | Privo di grasso o di rivestimenti pesanti | Pulizia con abrasivi leggeri |
Requisiti di raffreddamento
| Componente | Metodo di raffreddamento | Portata (L/min) | Limite di temperatura (°C) |
| Ruota degli elettrodi | Raffreddamento ad acqua | 3 - 5 | <35 |
| Trasformatore | Raffreddamento ad acqua o ad aria | 4 - 6 | <50 |
| Conduttori di corrente | Raffreddamento ad acqua | 2 - 4 | <40 |
Velocità della ruota di saldatura rispetto alla frequenza
| Frequenza (Hz) | Velocità massima di saldatura (m/min) |
| 50 Hz | 1.5 - 3.0 |
| 60 Hz | 2.0 - 4.0 |
| 400 Hz | 5.0 - 12.0 |
Vantaggi della saldatura delle giunture per serbatoi metallici a tenuta d'aria e di liquidi
Saldatura delle cuciture offre numerosi vantaggi rispetto ad altre tecniche di saldatura, rendendola l'opzione preferita per la sigillatura dei serbatoi.
- Integrità superiore a tenuta d'aria e d'acqua: La saldatura continua garantisce l'assenza di spazi vuoti o perdite nei prodotti sigillati.
- Forza e durata: Le giunzioni saldate sono progettate per resistere a pressioni elevate e a fattori ambientali, come la corrosione.
- Velocità: L'automazione e i meccanismi di precisione consentono una produzione rapida senza sacrificare la qualità.
- Costo-efficacia: La riduzione degli scarti di materiale, l'alta efficienza e la qualità costante riducono i costi di produzione nel tempo.
- Versatilità: Adatto per metalli ferrosi e non ferrosi, tra cui acciaio, alluminio, rame e loro leghe.
Tipi di macchine per la saldatura a resistenza disponibili
6.1 Saldatrici a resistenza convenzionali
Queste macchine sono ideali per applicazioni generiche in cui spessori di lamiera standard necessitano di saldature continue.
6.2 Microsaldatrici a resistenza per metalli sottili
Macchine speciali progettate per saldare materiali sottili o delicati senza causare distorsioni. Sono spesso utilizzate nella microelettronica, nei dispositivi medici e nella produzione di batterie.
6.3 Sistemi di saldatura automatizzati per alti ritmi di produzione
Negli ambienti di produzione ad alto volume, i sistemi di saldatura a resistenza automatizzati sono il gold standard. Queste macchine integrano robotica avanzata e intelligenza artificiale per ottimizzare la precisione della saldatura.
Materiali comunemente saldati con le saldatrici a resistenza
- Acciaio inossidabile: Popolare per i serbatoi di alimenti, bevande e industrie.
- Alluminio: Utilizzato nelle applicazioni aerospaziali e automobilistiche leggere.
- Nichel e leghe di nichel: Preferito negli involucri delle batterie.
- Rame: Comune nelle applicazioni idrauliche e HVAC.
Fattori da considerare nella scelta di una saldatrice a cordone per serbatoi
- Tipo di materiale: Scegliete una macchina progettata per trattare i metalli specifici utilizzati nei vostri prodotti.
- Gamma di spessore: Abbinate la capacità della macchina allo spessore dei vostri pezzi.
- Esigenze di automazione: Stabilite se avete bisogno di sistemi manuali o completamente automatizzati.
- Sistemi elettrici e di raffreddamento: Garantire la compatibilità con l'infrastruttura della struttura.
- Budget e ROI: Analizzare i risparmi a lungo termine grazie alla riduzione dei tempi di inattività e all'aumento dell'efficienza produttiva.
Consigli per la manutenzione delle macchine per la saldatura a cordone per garantirne la longevità
Una corretta manutenzione delle apparecchiature di saldatura garantisce prestazioni ottimali e una maggiore durata:
- Ispezionare regolarmente gli elettrodi dei rulli e sostituire i componenti usurati.
- Monitorare il flusso di corrente e calibrare i sistemi di controllo come necessario.
- Mantenere puliti i sistemi di raffreddamento per evitare il surriscaldamento.
- Eseguire la pulizia di routine delle superfici di saldatura per evitare la contaminazione.
- Formare gli operatori sulle routine di manutenzione specifiche della macchina.
Tendenze future nella tecnologia di saldatura a resistenza
Il futuro della saldatura a resistenza comporterà probabilmente un'ulteriore automazione, l'integrazione dell'ottimizzazione dei processi con l'intelligenza artificiale e l'uso di materiali avanzati nella progettazione degli elettrodi per prolungarne la durata e migliorarne l'efficienza. Poiché la sostenibilità sta diventando una preoccupazione crescente, si prevede che anche i sistemi ad alta efficienza energetica domineranno il mercato.
Domande e risposte sulle saldatrici a resistenza per serbatoi metallici
- Qual è lo scopo principale delle saldatrici a resistenza?
Le saldatrici a resistenza sono progettate per unire le lamiere senza soluzione di continuità, creando guarnizioni a tenuta d'aria e di liquidi, essenziali per serbatoi, condotti e contenitori. - La saldatura a resistenza può essere utilizzata su tutti i tipi di metalli?
Pur essendo versatile, la sua applicabilità dipende dalla configurazione della macchina. I materiali più comuni sono acciaio, alluminio, acciaio inossidabile e leghe di rame. - In che modo la saldatura a resistenza si differenzia dalla saldatura a punti?
La saldatura a punti crea singoli punti di saldatura, mentre la saldatura a cordoni genera una linea di saldatura continua a tenuta d'acqua o d'aria. - Quali sono i settori che traggono i maggiori vantaggi dalla saldatura a resistenza?
I settori chiave sono quelli automobilistico, aerospaziale, HVAC, agroalimentare ed energetico. - Quali sono i principali vantaggi delle saldatrici automatiche?
L'automazione migliora la precisione, l'uniformità, la velocità di produzione e riduce i costi del lavoro manuale.
Conclusione
Macchine per la saldatura a resistenza sono una pietra miliare della produzione moderna, in quanto offrono precisione, resistenza ed efficienza senza pari per sigillare i serbatoi metallici a tenuta d'aria e di liquidi. Scegliendo la configurazione giusta, mantenendo l'attrezzatura in modo appropriato e rimanendo al passo con i progressi tecnologici, i produttori possono sfruttare tutto il potenziale della saldatura di giunzione per produrre serbatoi durevoli e a prova di perdite che soddisfano le esigenze industriali. Sia che ci si avventuri nella produzione di grandi volumi o che si gestiscano progetti speciali, queste macchine sono un investimento prezioso che garantisce un successo a lungo termine.
