Induzione Riscaldamento della parte finale del convertitore catalitico

Descrizione

Riscaldamento a induzione dell'estremità del convertitore catalitico per la prova di saldatura con la macchina di riscaldamento ad alta frequenza

Obiettivo Riscaldare l'estremità del sistema di scarico del convertitore catalitico di un camion. L'insieme deve essere mantenuto alla temperatura target per 200 ore, mentre l'insieme viene fatto vibrare per testare la resistenza della saldatura.
Materiale Acciaio
Temperatura 842 - 932 ºF (450-500 ºC)
Frequenza 75 kHz
Apparecchiatura DW-HF-15kW, sistema di riscaldamento a induzione, dotato di una testa di lavoro remota contenente due condensatori da 5 μF per un totale di 10 μF e una bobina di riscaldamento a induzione progettata e sviluppata
specificamente per questa applicazione.

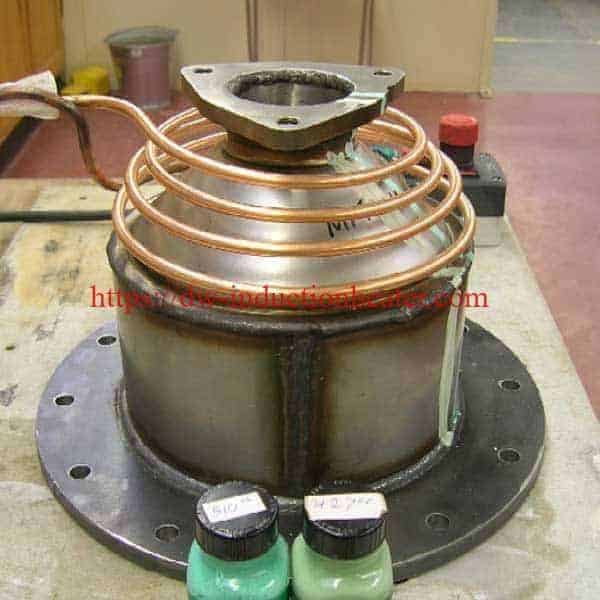

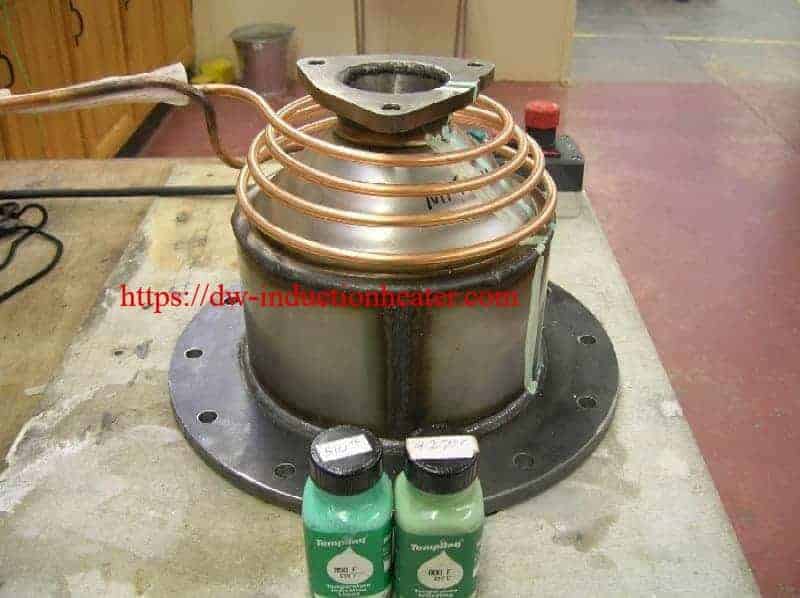

Processo/Narrazione Una bobina solenoide di forma conica a quattro giri viene utilizzata per riscaldare l'estremità del sistema di scarico durante il test di resistenza della saldatura. Occorrono circa 5 minuti per raggiungere la temperatura target.
tra 842 e 932 ºF (450-500 ºC). Questa temperatura viene poi mantenuta per 200 ore mentre il sistema viene fatto vibrare per simulare le condizioni di guida. La saldatura viene quindi ispezionata per verificare la presenza di cricche.
Risultati/Benefici L'uscita di precisione dell'alimentatore mantiene la temperatura desiderata entro una stretta tolleranza.
