Raddrizzamento e allineamento a induzione di telai e strutture di supporto di macchinari pesanti
Descrizione
Raddrizzamento e allineamento a induzione di telai e strutture di supporto di macchinari pesanti
Nel mondo esigente della produzione e della manutenzione di macchinari pesanti, l'integrità strutturale dei telai e dei componenti di supporto è fondamentale. Quando questi elementi critici si disallineano o si deformano a causa dei processi di produzione, delle sollecitazioni operative o di danni accidentali, il ripristino di precisione diventa essenziale. La tecnologia di raddrizzamento a induzione è emersa come una soluzione rivoluzionaria che combina efficienza e precisione eccezionale. Questa tecnica avanzata utilizza i principi elettromagnetici per ripristinare la precisione dimensionale anche dei componenti metallici più consistenti, preservandone le proprietà meccaniche.
Raddrizzamento a induzione Le macchine di riscaldamento rappresentano un progresso significativo nella tecnologia di raddrizzamento dei metalli, in particolare per le applicazioni marine, industriali e strutturali. Questi sistemi utilizzano l'induzione elettromagnetica per generare calore preciso e localizzato nei componenti metallici, facilitando la deformazione controllata e la raddrizzatura senza gli inconvenienti dei metodi tradizionali basati sulla fiamma. Questo articolo esamina i parametri tecnici, i vantaggi operativi e l'analisi delle prestazioni dei moderni sistemi di raddrizzamento a induzione, con particolare attenzione alle applicazioni su ponti e paratie.
Principio di funzionamento della raddrizzatura a induzione
Raddrizzamento a induzione funziona in base al principio dell'induzione elettromagnetica: la corrente alternata che passa attraverso una bobina di induzione genera un campo magnetico che cambia rapidamente. Quando un pezzo conduttore viene posto all'interno di questo campo, le correnti parassite vengono indotte all'interno del materiale, creando un riscaldamento resistivo. Questo processo consente di:
- Controllo preciso della profondità e dell'andamento del riscaldamento
- Rapido aumento della temperatura nelle aree interessate
- Zona termicamente alterata (ZTA) minima
- Ridotta distorsione del materiale rispetto al riscaldamento a fiamma
Perché l'allineamento è fondamentale nei macchinari pesanti?
Il corretto allineamento dei telai e delle strutture di supporto è fondamentale per diversi motivi:
- Integrità strutturale: Le strutture disallineate sono soggette alla concentrazione di tensioni, che nel tempo possono provocare crepe, fatica o guasti.
- Efficienza operativa: I componenti disallineati dei macchinari consumano più energia, causano vibrazioni inutili e possono portare a prestazioni inconsistenti o ridotte.
- Sicurezza: I guasti ai macchinari causati dal disallineamento possono mettere in pericolo il personale e comportare costosi fermi macchina o riparazioni.
- Longevità: I problemi di allineamento, se non controllati, accelerano l'usura dei componenti, riducendo il ciclo di vita dell'apparecchiatura.
Tenendo conto di questi fattori, è fondamentale correggere la deformazione in modo rapido e preciso, rendendo la raddrizzatura a induzione una scelta eccellente.
Come funziona la raddrizzatura a induzione per i telai e le strutture di supporto dei macchinari pesanti
La raddrizzatura a induzione è un processo meticoloso, adatto in particolare ai materiali e alle strutture metalliche utilizzate nei macchinari pesanti. Di seguito illustriamo il processo passo per passo:
1.Valutazione e preparazione
Prima di iniziare il processo di raddrizzamento, le sezioni disallineate o deformate del telaio o della struttura di supporto vengono attentamente ispezionate. Questo include la misurazione delle deviazioni, l'identificazione delle zone portanti e lo sviluppo di un piano preciso di applicazione del calore. Questa fase garantisce che venga trattata solo l'area interessata, riducendo al minimo l'impatto sul materiale circostante.
2.Impostazione delle bobine di induzione
Le bobine di induzione specializzate vengono posizionate sulle aree interessate. Il design e il posizionamento della bobina sono selezionati in base alla geometria della struttura e alle proprietà del materiale, per garantire la precisione. I sistemi a induzione sono altamente flessibili e consentono di creare profili di riscaldamento personalizzati.
3.Riscaldamento controllato
Quando il sistema a induzione viene attivato, un campo elettromagnetico genera un calore localizzato nel metallo senza contatto fisico. La temperatura e la durata del riscaldamento sono strettamente controllate per evitare il surriscaldamento o il danneggiamento del materiale. Questa precisione garantisce che il materiale circostante non venga intaccato.
4.Riallineamento e raffreddamento
Mentre il metallo riscaldato si espande temporaneamente, vengono effettuate accurate regolazioni per allineare il telaio o la struttura nella posizione corretta. Quando il materiale si raffredda, si contrae, bloccando la struttura in posizione. A seconda dell'applicazione, si possono utilizzare metodi di raffreddamento naturale o forzato.
5.Test e convalida
Dopo il processo di raddrizzamento, l'allineamento viene verificato con strumenti di precisione o con la tecnologia di scansione. I controlli di qualità assicurano che la struttura raddrizzata soddisfi gli standard di allineamento prima che la macchina venga rimessa in funzione.
Vantaggi della raddrizzatura a induzione per i macchinari pesanti
La raddrizzatura a induzione offre numerosi vantaggi, che la rendono una scelta privilegiata per le applicazioni su macchinari pesanti:
1.Eccezionale precisione
La raddrizzatura a induzione fornisce un riscaldamento mirato, assicurando che vengano trattate solo le sezioni necessarie. Questo riduce al minimo il rischio di deformazione nelle aree adiacenti e mantiene le proprietà strutturali del materiale.
2.Efficienza del tempo
Rispetto ai tradizionali metodi di raddrizzamento a fiamma o meccanici, la raddrizzatura a induzione è significativamente più veloce. Ciò riduce i tempi di fermo macchina, consentendo riparazioni più rapide e una maggiore produttività.
3.Efficienza energetica
Con un'efficienza energetica fino a 90%, la tecnologia a induzione supera i processi di riscaldamento tradizionali, rendendoli ecologici ed economici.
4.Funzionamento ecologico
La raddrizzatura a induzione non produce emissioni nocive, fiamme o residui. È un'alternativa più pulita, in linea con i moderni obiettivi di sostenibilità delle operazioni industriali.
5.Sicurezza migliorata
Eliminando la necessità di fiamme libere o di forza meccanica, il riscaldamento a induzione riduce al minimo l'esposizione dei lavoratori a rischi quali fuoco, fumi o detriti volanti.
6.Adattabilità a strutture complesse
La natura senza contatto del metodo ne consente l'uso su forme e progetti intricati, rendendolo ideale per le geometrie complesse che si incontrano nei telai e nei sistemi di supporto dei macchinari pesanti.
Applicazioni della raddrizzatura a induzione nei macchinari pesanti
La raddrizzatura a induzione è versatile e trova applicazione in diversi settori che si avvalgono di macchinari pesanti. Alcuni casi d'uso comuni sono:
- Attrezzature per l'edilizia: I telai e i bracci di gru, escavatori e bulldozer subiscono spesso deformazioni sotto carico. La raddrizzatura a induzione ne ripristina l'allineamento.
- Macchinari per l'industria mineraria: Le strutture di supporto disallineate di pale, dumper e trivelle per miniere beneficiano della precisione della tecnologia a induzione.
- Attrezzature marittime e offshore: I motori, le paratie e le gru delle navi richiedono spesso una raddrizzatura per mantenere la funzionalità operativa.
- Presse e utensili industriali: Le grandi presse e le attrezzature di stampaggio necessitano di telai e supporti perfettamente allineati per una produzione di precisione.
Parametri tecnici dei sistemi di raddrizzamento industriale a induzione
La tabella seguente presenta le specifiche tecniche tipiche delle raddrizzatrici a induzione di tipo industriale progettate per applicazioni su ponti e paratie:
| Parametro | Sistema piccolo | Sistema medio | Sistema grande |
|---|---|---|---|
| Potenza in uscita | 25-50 kW | 50-100 kW | 100-300 kW |
| Gamma di frequenza | 5-15 kHz | 2-8 kHz | 0,5-5 kHz |
| Capacità di riscaldamento (acciaio) | Fino a 15 mm di spessore | Fino a 30 mm di spessore | Fino a 60 mm di spessore |
| Intervallo di temperatura | 200-800°C | 200-950°C | 200-1100°C |
| Sistema di raffreddamento | Raffreddato ad acqua, 10-15 L/min | Raffreddato ad acqua, 20-40 L/min | Raffreddato ad acqua, 40-80 L/min |
| Design della bobina | Pancake piatto/personalizzato | Pancake piatto/personalizzato | Specializzato per impieghi gravosi |
| Sistema di controllo | PLC con registrazione di base | PLC con monitoraggio dei dati | Controllo digitale avanzato con analisi |
| Alimentazione | 380-480V, trifase | 380-480V, trifase | 380-480V, trifase |
| Mobilità | Portatile/carrello | Semi-portatile/su ruote | Installazione fissa/assistita da gru |
| Velocità di riscaldamento | 200-400°C/min | 300-600°C/min | 400-800°C/min |
Dati sulle prestazioni specifici dell'applicazione
Le macchine di raddrizzamento a induzione sono ampiamente utilizzate in vari settori industriali per applicazioni che comportano la correzione di deformazioni, tensioni o disallineamenti nelle strutture metalliche. Le applicazioni principali includono:

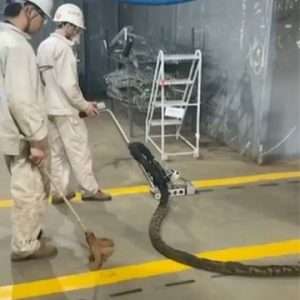

- Costruzione e riparazione navale:
- Raddrizzamento del ponte: Eliminazione delle deformazioni causate dalle sollecitazioni indotte dalla saldatura sui ponti delle navi.
- Raddrizzamento della paratia: Allineamento e correzione delle paratie per progetti di costruzione e riparazione navale su larga scala.
- Rimozione delle sollecitazioni strutturali:
- Riduzione delle tensioni residue in strutture d'acciaio pesanti nei settori navale, industriale ed edilizio per garantire l'integrità strutturale e prevenire deformazioni future.
- Raddrizzamento di lamiere d'acciaio e pezzi spessi:
- Correzione di deformazioni, piegature o disallineamenti di lamiere d'acciaio spesse o di pezzi di grandi dimensioni spesso utilizzati in industrie pesanti come la costruzione navale, l'edilizia e la produzione.

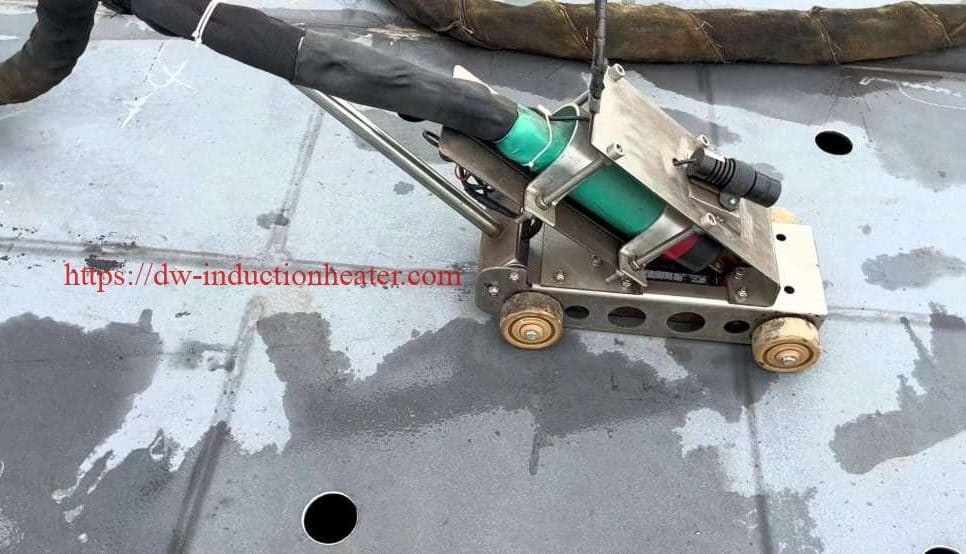

- Fabbricazione e riparazione industriale:
- Fissare le distorsioni sui componenti metallici nei processi di fabbricazione causate da calore intenso e saldatura.
- Applicazioni di precisione:
- Raggiungere un'elevata precisione nelle operazioni di raddrizzamento in cui sono richieste tolleranze ristrette per mantenere la funzionalità e il design dei componenti metallici.
- Raggiungere un'elevata precisione nelle operazioni di raddrizzamento in cui sono richieste tolleranze ristrette per mantenere la funzionalità e il design dei componenti metallici.
La tabella seguente presenta i dati di prestazione specifici per le applicazioni di costruzione navale e di acciaio strutturale:
| Applicazione | Materiale Spessore (mm) | Potenza impostata (kW) | Tempo di riscaldamento (sec) | Temperatura massima (°C) | Efficienza di raddrizzamento (%) |
|---|---|---|---|---|---|
| Piastra del ponte | 8 | 40 | 45-60 | 650 | 92 |
| Piastra del ponte | 12 | 60 | 70-90 | 700 | 90 |
| Piastra del ponte | 20 | 100 | 120-150 | 750 | 88 |
| Paratia | 10 | 50 | 60-75 | 680 | 91 |
| Paratia | 15 | 80 | 90-110 | 720 | 89 |
| Paratia | 25 | 160 | 180-210 | 780 | 86 |
| Telaio/rinforzo | 6 | 30 | 30-45 | 600 | 94 |
| Telaio/rinforzo | 10 | 55 | 50-70 | 650 | 92 |
Analisi dei dati e metriche delle prestazioni
Confronto sull'efficienza energetica
L'analisi dei dati operativi rivela significativi vantaggi di efficienza della raddrizzatura a induzione rispetto ai metodi tradizionali:
| Metodo | Consumo energetico (kWh/m²) | Tempo di riscaldamento (min/m²) | Emissioni di CO₂ (kg/m²) | Larghezza ZTA (mm) |
|---|---|---|---|---|
| Riscaldamento a induzione | 2.4-3.8 | 1.5-2.5 | 1.2-1.9 | 30-50 |
| Fiamma a gas | 5.6-8.2 | 3.5-5.0 | 3.2-4.6 | 80-120 |
| Riscaldamento a resistenza | 3.8-5.5 | 2.8-4.0 | 1.9-2.8 | 60-90 |
Metriche di qualità e precisione
L'analisi comparativa di 500 operazioni di raddrizzamento in tre cantieri navali ha prodotto le seguenti metriche di qualità:
| Metrica della qualità | Metodo di induzione | Metodi tradizionali |
|---|---|---|
| Precisione dimensionale (deviazione in mm) | 0.8-1.2 | 2.0-3.5 |
| Ossidazione superficiale (spessore della scala μm) | 5-15 | 30-60 |
| Alterazione della microstruttura (profondità mm) | 0.5-1.0 | 1.5-3.0 |
| Tasso di rilavorazione (%) | 4.2 | 12.8 |
| Ripetibilità del processo (σ) | 0.12 | 0.38 |
Configurazioni avanzate del sistema
I moderni sistemi di raddrizzamento a induzione incorporano diverse funzioni avanzate:
Sistemi di controllo e monitoraggio
| Caratteristica | Capacità | Benefici |
|---|---|---|
| Monitoraggio della temperatura | Misura a infrarossi in tempo reale | Previene il surriscaldamento |
| Riconoscimento dei modelli | Analisi della deformazione basata sull'intelligenza artificiale | Ottimizza il modello di riscaldamento |
| Registrazione dei dati | Registra tutti i parametri di riscaldamento | Garanzia di qualità e tracciabilità |
| Modellazione predittiva | Calcola i modelli di riscaldamento ottimali | Riduce la dipendenza dall'operatore |
| Monitoraggio remoto | Monitoraggio del sistema abilitato all'IoT | Consente l'assistenza remota di esperti |
Configurazioni della bobina per diverse applicazioni
| Tipo di bobina | Design | Migliore applicazione |
|---|---|---|
| Frittella piatta | Bobina piatta circolare | Grandi superfici piane |
| Longitudinale | Bobina rettangolare estesa | Rinforzi e travi lunghe |
| Sagomato | Forma personalizzata per adattarsi alla superficie | Superfici curve complesse |
| Scansione | Bobina mobile più piccola | Raddrizzamento progressivo di grandi aree |
| Multizona | Più sezioni controllate in modo indipendente | Modelli di distorsione complessi |
Caso di studio: Implementazione del cantiere navale
Un importante cantiere navale europeo ha implementato un sistema avanzato di raddrizzamento a induzione per la lavorazione di ponti e paratie con i seguenti risultati:
- 68% riduzione del tempo di raddrizzamento rispetto al riscaldamento a fiamma
- 42% riduzione del consumo energetico
- 78% riduzione dei requisiti di rilavorazione
- 55% riduzione delle ore di manodopera per operazione di raddrizzamento
- 91% diminuzione dei componenti scartati per surriscaldamento
Parametri operativi e considerazioni sui materiali
La tabella seguente illustra i parametri operativi ottimali per i diversi tipi di acciaio comunemente utilizzati nelle applicazioni marine e strutturali:
| Grado di acciaio | Intervallo di temperatura ottimale (°C) | Densità di potenza (kW/cm²) | Velocità di riscaldamento (°C/sec) | Metodo di raffreddamento |
|---|---|---|---|---|
| Acciaio dolce (A36) | 600-750 | 0.8-1.2 | 8-12 | Aria naturale |
| Alta resistenza (AH36) | 550-700 | 0.7-1.0 | 7-10 | Aria naturale |
| Super resistente | 500-650 | 0.5-0.8 | 5-8 | Raffreddamento controllato |
| Acciaio inox | 500-600 | 0.6-0.9 | 6-9 | Aria naturale |
| Leghe di alluminio | 200-350 | 0.3-0.5 | 4-6 | Aria forzata |
Conclusione
Macchine per raddrizzare a induzione rappresentano un significativo progresso tecnologico nei processi di formatura e correzione dei metalli. L'analisi dei dati presentati dimostra chiari vantaggi in termini di precisione, efficienza energetica, conservazione della qualità dei materiali e produttività operativa. Poiché le industrie di costruzione navale e strutturale continuano a cercare processi più efficienti e rispettosi dell'ambiente, la tecnologia di riscaldamento a induzione offre una soluzione comprovata che garantisce miglioramenti misurabili in diverse metriche di prestazione.
La raddrizzatura a induzione ha rivoluzionato il processo di allineamento dei telai e delle strutture di supporto dei macchinari pesanti. Combinando precisione, efficienza e sostenibilità, affronta le principali sfide operative e contribuisce a rendere più ecologiche le pratiche industriali. Man mano che le industrie si spostano verso apparecchiature più complesse e pesanti, tecnologie come la raddrizzatura a induzione svolgeranno un ruolo sempre più importante nel mantenere la funzionalità, ridurre i tempi di fermo e promuovere la responsabilità ambientale.
Quando valutate le strategie di manutenzione e riparazione dei vostri macchinari pesanti, assicuratevi che la raddrizzatura a induzione sia tra le vostre priorità. Investendo in questa tecnologia avanzata, è possibile ottimizzare l'efficienza, migliorare la sicurezza e allinearsi ai moderni obiettivi di sostenibilità.
