induzione Preriscaldamento delle flange in alluminio

Descrizione

induzione Preriscaldamento delle flange in alluminio

Obiettivo: Riscaldamento a induzione in alluminio per un'applicazione di preriscaldamento.
Materiale : Flange in alluminio (2,35" per 4,83" / 60 mm per 133 mm) e (3,35" per 6,91 / 85 mm per 176 mm)
Tubi in alluminio (.63" / 16 mm OD) e (.92" / 23 mm OD)

Temperatura: 600ºF / 315ºC
Frequenza: 150 kHz

Apparecchiature di riscaldamento a induzione

-DW-UHF-20kW sistema di riscaldamento a induzionecon una testa di lavoro remota contenente due condensatori da 1,5μF per un totale di 0,75 μF.
- Un bobina di riscaldamento a induzione progettato e sviluppato appositamente per questa applicazione.

Processo di riscaldamento a induzione:

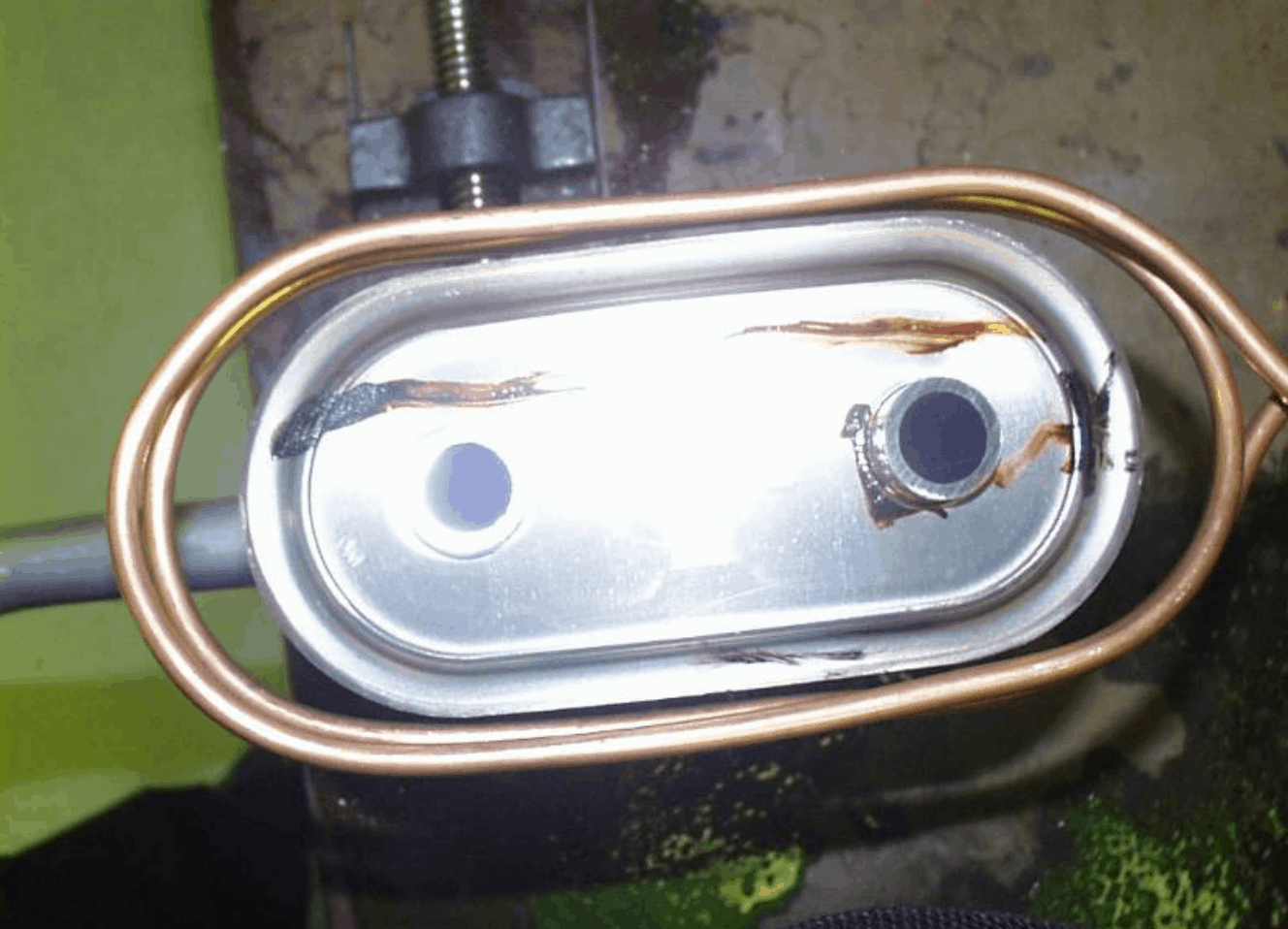

Una bobina elicoidale viene utilizzata intorno ai pezzi più piccoli, che vengono tenuti in una morsa mentre la flangia viene inserita nella bobina. I pezzi piccoli vengono riscaldati in 20 secondi e raggiungono la temperatura desiderata nell'area di giunzione.

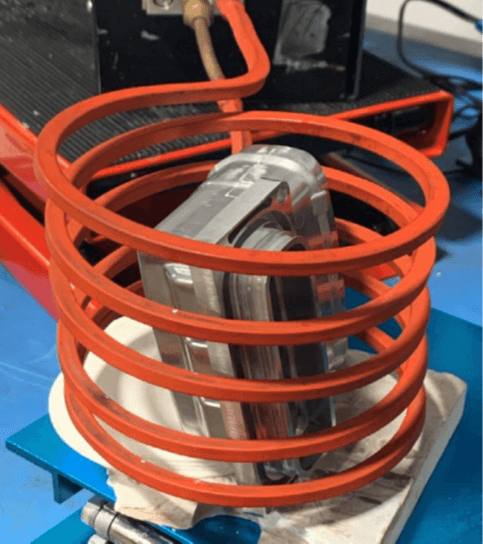

Una bobina elicoidale più grande viene realizzata per riscaldare un gruppo di alluminio più grande, che richiede la stessa temperatura desiderata. Il
La bobina riscalda il gruppo più grande con la stessa configurazione di alimentazione, ma richiede più energia. Questo gruppo è
riscaldato per 20 secondi e raggiunge la temperatura desiderata.

Narrativa

Due bobine elicoidali sono posizionate sotto il bordo esterno di ciascun pezzo. Questo servirà a diffondere il calore all'interno delle due parti.

Risultati/Benefici Il riscaldamento a induzione fornisce:
-Prodotto finale di qualità superiore rispetto all'utilizzo di un forno a convezione a fiamma libera. I forni sono sensibili alle variazioni di temperatura e umidità dell'ambiente e tendono a produrre risultati non uniformi.
- Distribuzione uniforme del riscaldamento
- Calore di precisione rapido e pulito per tempi di ciclo rapidi
