Descrizione

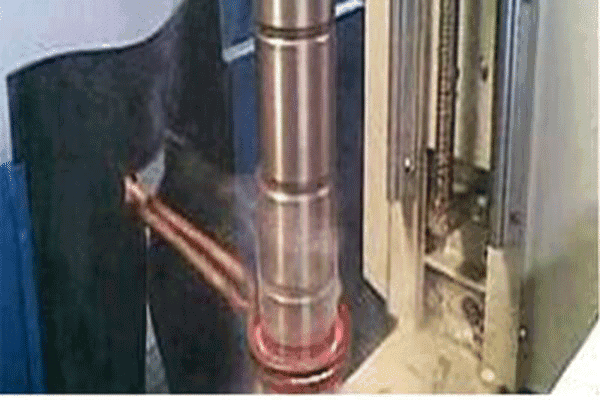

Macchina per la tempra ad induzione degli alberi ad alta frequenza

Tempra a induzione è utilizzato in particolare per l'indurimento/raffreddamento di superfici di cuscinetti e alberi, nonché di parti di forma complessa in cui è necessario riscaldare solo un'area specifica.

Attraverso la scelta della frequenza di funzionamento del sistema di riscaldamento a induzione, si definisce la profondità di penetrazione risultante.

Inoltre, si può decidere se l'area deve essere indurita all'aria, con acqua o con una speciale emulsione indurente. A seconda del mezzo di raffreddamento, si ottengono diversi gradi di durezza.

Albero Tempra ad induzione può essere realizzata come soluzione manuale o automatizzata. Esiste anche la possibilità di indurire in un processo continuo.

• Adatto per la tempra e il rinvenimento di vari pezzi, come la tempra a induzione di alberi, ingranaggi, guide, dischi, perni e altre parti;
• Ha le funzioni di tempra continua, tempra simultanea, tempra continua segmentata e tempra simultanea segmentata;
• Utilizza il sistema di controllo numerico o il PLC e il sistema di regolazione della velocità a conversione di frequenza per realizzare il posizionamento e la scansione del pezzo, e collega il PLC e l'alimentazione del riscaldamento a induzione per realizzare una produzione completamente automatizzata.
• Verticale (tempra delle parti dell'albero) + orizzontale (tempra delle parti dell'anello di trasmissione)

L'indurimento è uno dei Riscaldamento a induzione HLQ principali aree di applicazione dei sistemi di alimentazione. Centinaia di nostre soluzioni di tempra sono all'opera in tutto il mondo, molte delle quali nell'industria automobilistica.

Il principale vantaggio del riscaldamento a induzione per la tempra è che richiede solo pochi secondi. In un forno, lo stesso processo può richiedere ore o addirittura giorni. Come è possibile?

La risposta è che l'induzione è fenomenale nel generare rapidamente calore. Ciò significa che è possibile integrare la tempra nel processo di produzione. La tempra in un forno, invece, richiede più tempo (maggiore perdita di calore) e lo spostamento dei componenti in un forno proprio o di un subappaltatore.

L'integrazione in linea della tempra riduce notevolmente i tempi di consegna.

Si ha il pieno controllo della qualità, dei tempi di consegna e dei costi. Non c'è bisogno di trasportare chili di componenti avanti e indietro, risparmiando energia e ambiente. E infine, ma non meno importante, si riduce al minimo la quantità di lavoro amministrativo.

HLQ Induction Heating Power Systems ha molti anni di esperienza nella tempra induttiva e nel rinvenimento di diversi pezzi. Il cuore di ogni sistema di tempra è la sorgente di calore a induzione HLQ Induction Heating Power Systems, il convertitore di frequenza a induzione più avanzato del settore. Questi acclamati convertitori contribuiscono a garantire risultati di tempra ottimali, giorno dopo giorno, anno dopo anno.

Il macchina per la tempra a induzione comprende macchine a scansione verticale, a scansione orizzontale (senza centro) e personalizzate, e sorgenti di alimentazione a induzione compensate in serie e/o in parallelo con un'ampia gamma di potenze e frequenze di uscita.

• Questa macchina utensile per la tempra utilizza la tecnologia di controllo numerico, ha funzioni di tempra continua, simultanea, sezionale-continua e sezionale-silultanea, è utilizzata principalmente per la tempra a induzione di alberi, dischi, perni e ingranaggi, ed è caratterizzata da un'elevata precisione di tempra. la macchina utensile per la tempra è utilizzata collegandosi a macchine di riscaldamento a induzione a media frequenza, a frequenza superiore, ad alta frequenza e ad altissima frequenza.
• Macchina utensile CNC per tempra/induratura:
• Sistema CNC: il sistema CNC della macchina di tempra ad alta frequenza può compilare e memorizzare una varietà di programmi di processo di tempra in base ai diversi requisiti del pezzo.
• HMI: tipo di programmazione e display dell'interfaccia uomo-macchina in inglese e cinese.
• Regolazione del controllo: può controllare la potenza di riscaldamento per l'avvio, l'arresto, il tempo di riscaldamento e raffreddamento delle parti, la velocità di rotazione e la velocità di movimento.
• Tornio: adotta una struttura saldata con buone funzioni antiruggine.
• Parti di regolazione superiori: adottano la regolazione elettrica, per realizzare il bloccaggio di pezzi di lunghezza diversa.
• Sistema del tavolo di lavoro: adotta la vite a sfera e il servomotore per l'azionamento, la luce di guida, l'elevata precisione di guida e il posizionamento accurato.
• Sistema di rotazione dell'albero principale: adotta la regolazione a frequenza variabile per realizzare la regolazione continua della velocità di rotazione delle parti.
• Parte di controllo elettrico: la macchina utensile è dotata di una funzione di protezione contro la perdita di potenza, con elevata sicurezza e affidabilità.
• Telaio: realizzato con spesse piastre d'acciaio, con finestra e porte scorrevoli, impedisce gli spruzzi d'acqua, facilita il caricamento dei pezzi e controlla il processo di indurimento.

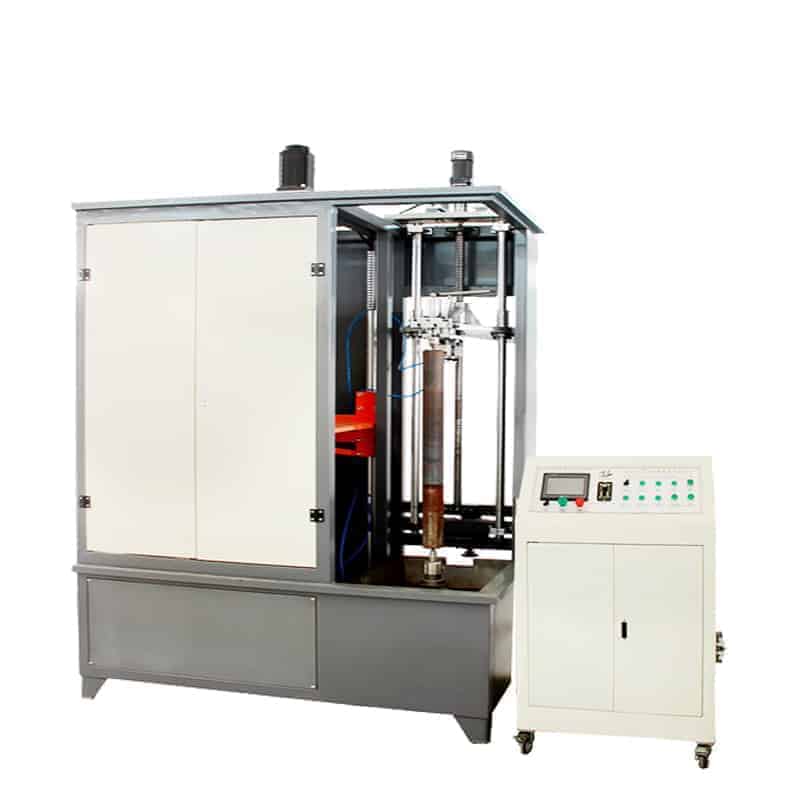

Macchina utensile verticale CNC per tempra/raffreddamento a induzione

Questa macchina utensile per la tempra utilizza la tecnologia di controllo numerico, ha funzioni di tempra continua, simultanea, sezionale-continua e sezionale-silultanea, è utilizzata principalmente per la tempra a induzione di alberi, dischi, perni e ingranaggi, ed è caratterizzata da un'elevata precisione di tempra. la macchina utensile per la tempra è utilizzata collegandosi a macchine di riscaldamento a induzione a media frequenza, a frequenza superiore, ad alta frequenza e ad altissima frequenza.

In base alle diverse tipologie di pezzi da lavorare, sono disponibili il tipo verticale e il tipo orizzontale.，tipo chiuso, tipo personalizzato, ecc.

1.Standard SK-500/1000/1200/1500 tipo di pezzo in movimento Per alberi, dischi, perni e ingranaggi di tempra

2.SK-2000/2500/3000/4000 Tipo mobile del trasformatore, usato per il riscaldamento della lunghezza più dell'asse di 1500mm

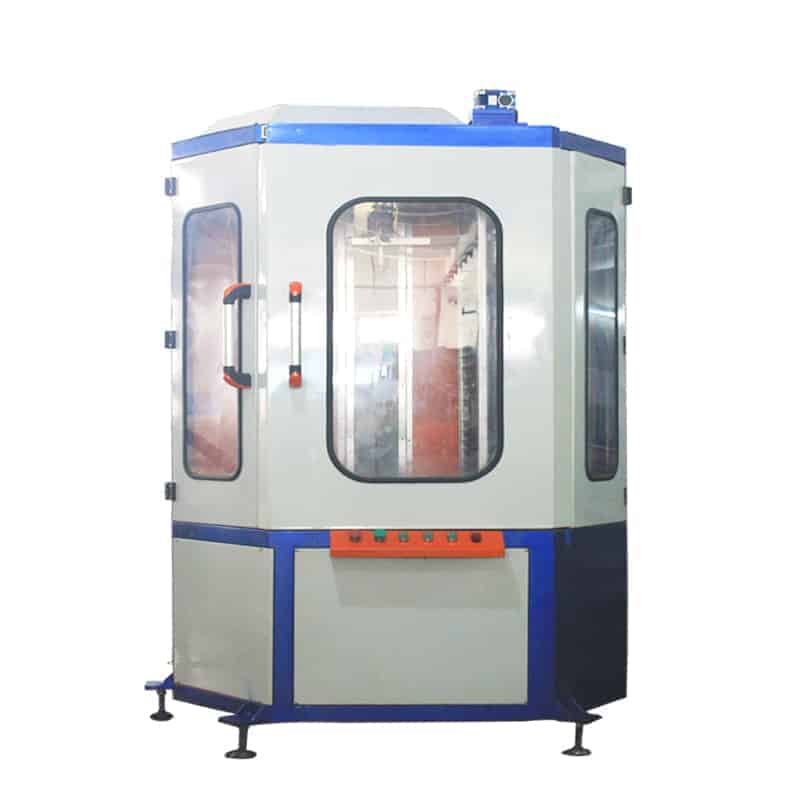

3. Tipo chiuso: Personalizzato per grandi alberi, ambiente di lavoro più pulito.

4.Macchina utensile orizzontale per la tempra

SK-500/1000/1200/1500/2000/2500/3000/4000 Utilizzato per albero liscio

5. Tipo personalizzato

Parametri tecnici

Macchina utensile CNC per la tempra degli alberi:

1. Sistema CNC: il sistema CNC della macchina di tempra ad alta frequenza può compilare e memorizzare una varietà di programmi di processo di tempra in base ai diversi requisiti del pezzo.

2.HMI: tipo di programmazione e display dell'interfaccia uomo-macchina in inglese e cinese.

3.Controllo regolare: può controllare la potenza di riscaldamento per avviare, arrestare, parti di riscaldamento e tempo di raffreddamento, velocità di rotazione e velocità di movimento.

4.Tornio: adotta una struttura saldata con buone funzioni antiruggine.

5.Parti di regolazione superiori: adottare la regolazione elettrica, per realizzare il bloccaggio di pezzi di lunghezza diversa.

6.Sistema del tavolo di lavoro: adotta la vite a sfera e il servomotore per l'azionamento, la luce di guida, l'alta precisione di guida e il posizionamento accurato.

7.Sistema di rotazione dell'albero principale: adotta la regolazione a frequenza variabile per realizzare la velocità di rotazione delle parti regolata in continuo.

8. Parte di controllo elettrico: la macchina utensile è dotata di funzione di protezione contro la perdita di potenza, con elevata sicurezza e affidabilità.

9.Telaio: realizzato con spesse piastre d'acciaio, con finestra e porte scorrevoli, impedisce gli spruzzi d'acqua, facilita il caricamento di parti e il monitoraggio tempra a induzione processo.
