Rod End in acciaio forgiato a induzione

Descrizione

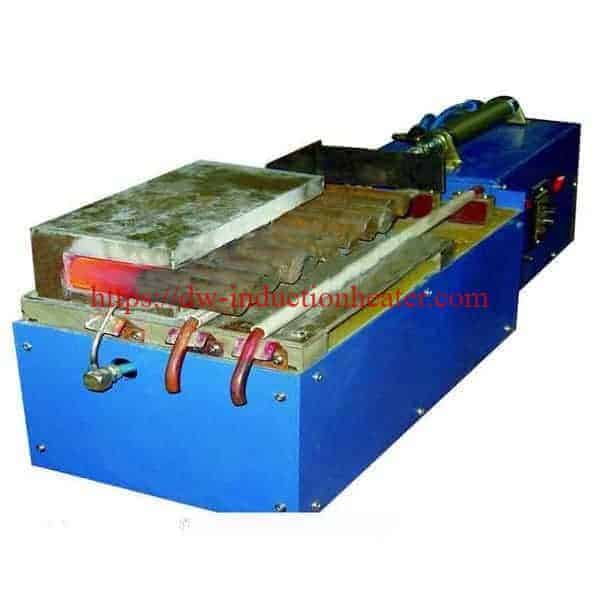

Induzione forgiatura acciaio Rod End con macchina di riscaldamento a induzione

Obiettivo Riscaldare le estremità delle aste di acciaio a 1800ºF prima di un'operazione di forgiatura. La lavorazione delle aste comprende il riscaldamento, la pressatura in uno stampo in due parti per forgiare l'estremità dell'asta di spinta e il riscaldamento finale in una bobina a canale per temperare le aste e alleviare le tensioni di forgiatura. Il cliente ha bisogno di lavorare aste di diverse
diametro compreso tra 1/8″ e 1/2″. La temperatura dell'asta deve essere superiore a 1400ºF al centro, mentre il bordo esterno può raggiungere i 1900ºF.
Materiale Barre in acciaio di diversi diametri da 1/8″ a 1/2″
Temperatura 1800ºF
Frequenza 50 kHz
Apparecchiatura DW-HF-45kW alimentatore a induzione a stato solido con stazione termica remota contenente 2 condensatori per un totale di 0,5 μF e una bobina elicoidale a 6 giri (3 su 3).
Processo L'alimentatore a induzione a stato solido con uscita DW-HF-45kW ha ottenuto i seguenti risultati:
Risultati - Le barre di acciaio di entrambi i diametri hanno raggiunto i 1800ºF in meno di 5 secondi, come misurato da un pirometro ottico.
- La barra da 1/2″ era limitata dalle proprietà fisiche dell'acciaio e dal tempo necessario per trasferire il calore dal bordo esterno della barra al centro per aumentare la temperatura a 1400ºF senza fondere la superficie della barra. Il riscaldamento della barra da 1/8″ era limitato dall'efficienza del riscaldamento a induzione a 80 kHz. Le barre di diametro maggiore si riscaldano progressivamente più velocemente fino a raggiungere i limiti di conducibilità termica.
