preriscaldamento a induzione della billetta di titanio per la laminazione con sistema di riscaldamento a induzione MF
Obiettivo: Preriscaldare una billetta di titanio a 1800 ºF prima di entrare in un laminatoio.
Materiale: billetta in titanio da 4" (102 mm) di diametro/24" (610 mm) di lunghezza fornita dal cliente
Temperatura: 1800 ºF (1000 ºC)
Frequenza: 2,7 kHz

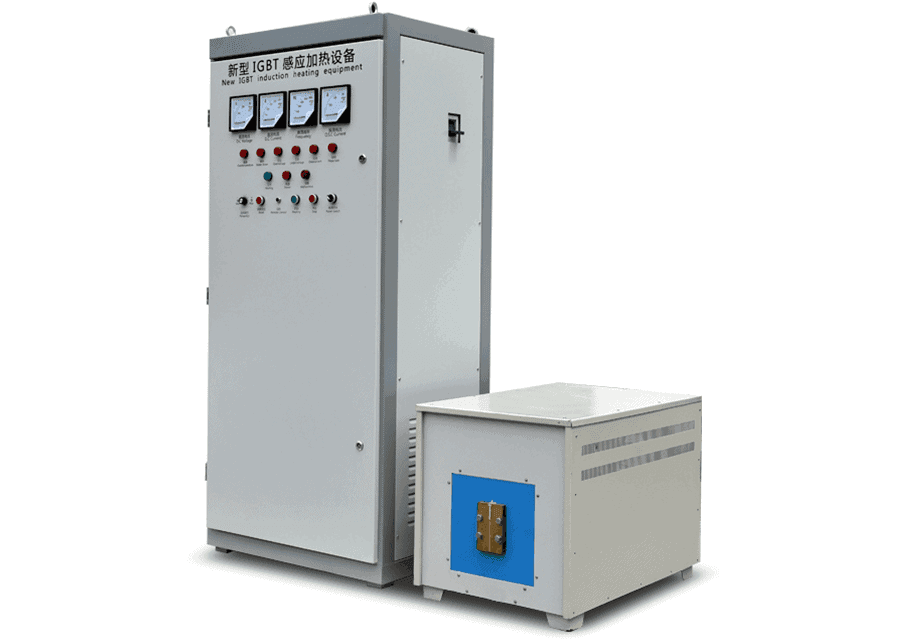

Apparecchiature di riscaldamento a induzione:media frequenza MFS-200kW 1,5-4,5 kHz sistema di riscaldamento a induzione dotato di una testa di lavoro remota contenente sei condensatori da 40 μF

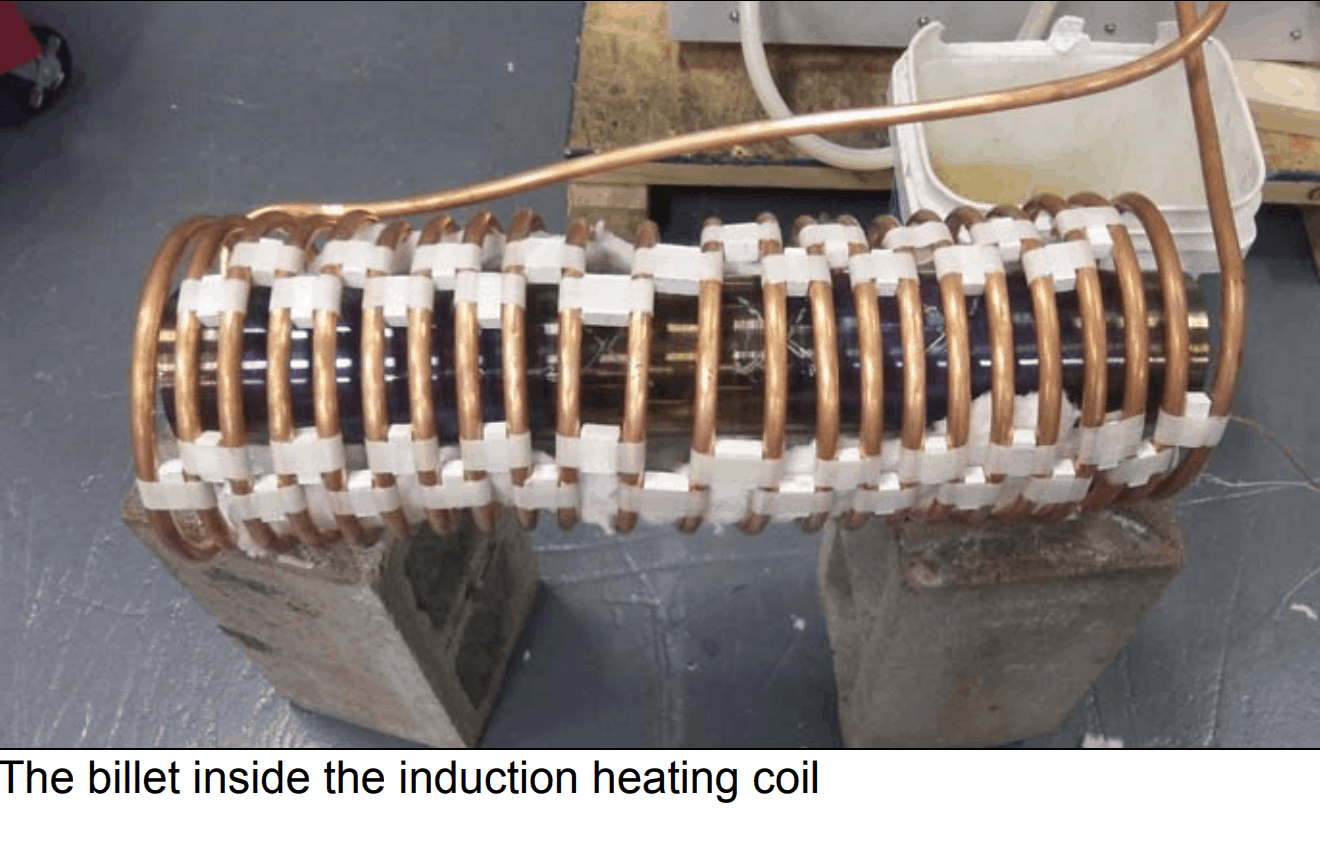

- Una bobina di riscaldamento a induzione elicoidale multigiro progettata e sviluppata appositamente per questa applicazione

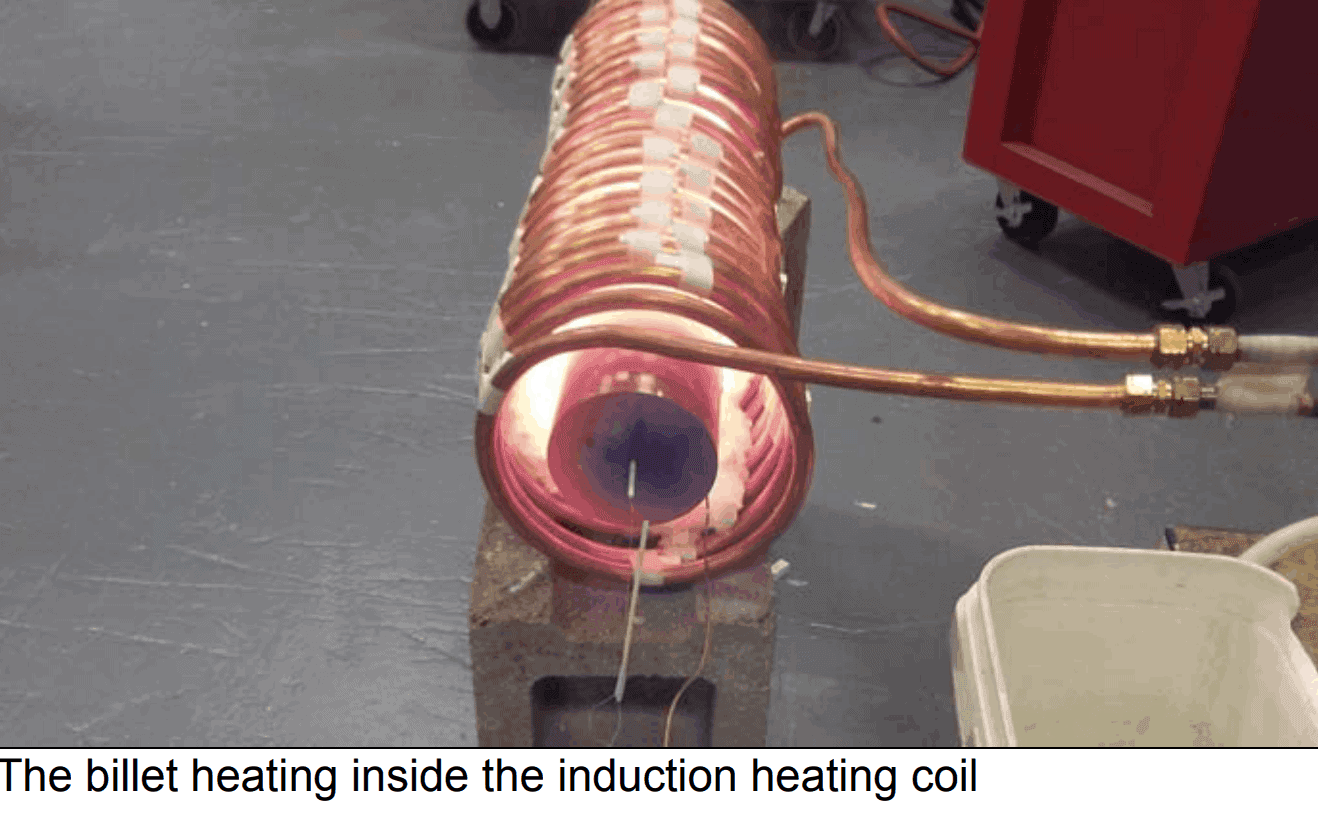

Processo di riscaldamento a induzione: La billetta di titanio è stata posta all'interno della bobina di riscaldamento a induzione multigiro. Il pezzo è stato riscaldato per cinque minuti, necessari per ridurre la differenza di temperatura tra il centro e l'esterno della billetta. A causa del diametro considerevole del pezzo, è stato necessario utilizzare un sistema di riscaldamento ad alta potenza e bassa frequenza. alimentazione del riscaldamento a induzione è stata utilizzata. La progettazione della bobina ha richiesto un notevole sforzo per garantire un riscaldamento il più possibile uniforme, riducendo al minimo il tempo di riscaldamento.
Risultati/Benefici
-Velocità: l'induzione ha riscaldato rapidamente la billetta grande e riscalderà anche le billette più lunghe da 15 piedi del cliente.
- Riscaldamento uniforme: Il riscaldamento rapido e uniforme dell'induzione ha permesso di ottenere una temperatura uniforme in tutta la billetta.
- Ripetibilità: Questo processo fornirà risultati costanti, in modo che il cliente possa progettare il proprio processo in base al tempo di riscaldamento di cinque minuti.
