Induzione Shrink Fitting in alluminio alloggiamento pompa parte
Obiettivo
Si tratta di un'applicazione per la rimozione di pezzi termoretraibili. Il processo attuale del cliente utilizza una pressa per spingere fuori il pezzo inserito. Tuttavia, ciò richiede una forza e un tempo significativi. Applicando il calore, l'alloggiamento può espandersi quanto basta per consentire la facile rimozione del pezzo inserito con una forza minima. Il cliente vuole completare la rimozione del pezzo Shrinkfit entro 7 minuti.
Attrezzatura
Sistema di riscaldamento a induzione DW-HF-6KW
I materiali
- Corpo pompa in alluminio Parte OD 2,885" (73,279 mm), parete 0,021" (,533 mm)
Parametri chiave
Temperatura: Circa 400°F (204°C)
Potenza: 5kW
Tempo: 100 secondi
Processo:

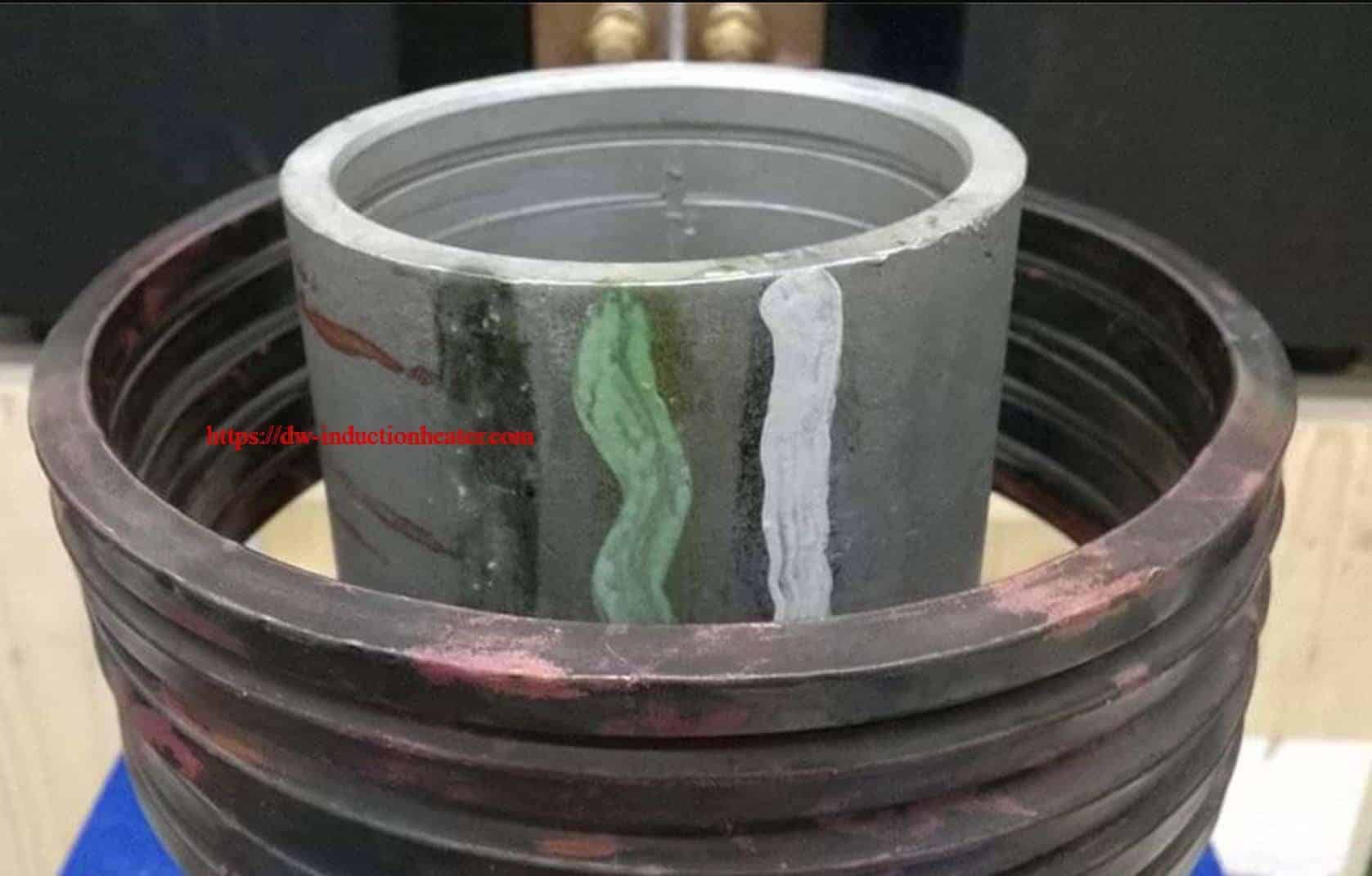

- Per completare la rimozione del componente Shrinkfit, posizionare il componente nella bobina, in modo che la parte superiore dell'alloggiamento sia il più vicino possibile alla parte superiore della bobina.
- È stata necessaria una certa sperimentazione per determinare il tempo e la potenza ideali. Abbiamo scoperto che 100 secondi erano ideali per la rimozione del pezzo, un tempo significativamente inferiore al limite di 7 minuti fissato dal cliente.
Risultati/Benefici:
L'armatura testata può essere riscaldata alla temperatura richiesta in meno di 7 minuti con l'ausilio dell'apparecchio di controllo. Sistema di riscaldamento a induzione DW-HF-6KW e bobina personalizzata. Il tempo di riscaldamento della bobina personalizzata è stato di 100 secondi; la temperatura doveva essere prossima ai 400°F (204°C) per espandere il pezzo a sufficienza per la rimozione. Il pezzo è stato rimosso applicando una certa forza di trazione mentre l'alloggiamento della pompa raggiungeva i 400°F (204°C).
Questa applicazione Shrink Fit è stata ulteriormente esaminata per determinare se fosse possibile utilizzare un sistema a induzione di potenza inferiore. In questo caso, il requisito del cliente era di 7 minuti e noi abbiamo ottenuto la rimozione del pezzo in 100 secondi. Un sistema a bassa potenza potrebbe rimuovere il pezzo a un costo inferiore? Un sistema di potenza inferiore sarebbe accettabile se il nostro obiettivo è l'inserimento del pezzo. Per la termoretrazione - inserimento di pezzi, una velocità di riscaldamento inferiore consentirebbe comunque di ottenere un processo di successo. Tuttavia, nel caso della termoretrazione - rimozione dei pezzi, è importante riscaldare rapidamente. Una velocità di riscaldamento più lenta provocherebbe il riscaldamento e l'espansione della parte inserita. La parte inserita potrebbe rimanere "bloccata". Riscaldando rapidamente, si evita questo problema. In questo caso, il cliente ha deciso di utilizzare un sistema sia per l'inserimento che per la rimozione dei pezzi. Un sistema da 2 kW va bene per l'inserimento dei pezzi in un impianto di termoretrazione, mentre per la rimozione dei pezzi in un impianto di termoretrazione verrà utilizzato il riscaldatore a induzione DW-HF-6KW.
- Controllo preciso di tempo e temperatura
- Potenza su richiesta con cicli di riscaldamento rapidi
- Processo ripetibile, non dipendente dall'operatore
- Riscaldamento sicuro senza fiamme libere
- Riscaldamento ad alta efficienza energetica
