描述

中頻感應加熱系統和加熱電源

中頻感應加熱系統 (MFS系列)的頻率範圍為500Hz～10KHz，功率為100～1500KW，主要用於穿透式加熱，例如棒材加熱成型、熔化、配合及焊接預熱等。由於其頻率範圍寬廣，在設計上考慮到穿透力、加熱效率、工作噪音、磁力攪拌力等各方面因素，很容易達到滿意的加熱效果。

在 MFS 中頻機中，採用平行振盪結構。採用 IGBT 模組功率元件及第四代變頻控制技術，確保產品的高品質與可靠性。採用過電流保護、過水保護、過溫度保護、過電壓保護、短路保護、缺相保護等全方位保護。 工作時，輸出電流、輸出電壓、振盪頻率及輸出功率均顯示於操作面板上，有助於線圈的設計及機器的調整。
根據不同的用途，主要使用兩種結構：
(1) 結構 1 ：MF 發電機 + 電容器 + 線圈

這種結構在許多用途中經常被採用，例如棒材 感應加熱機 和熔解機。 此結構簡單、損失少且加熱效率高。
在此結構中，通常需要 3 到 15 公尺長的銅管來製作線圈；線圈的電壓高達 550V，且無法與供電系統隔離，因此線圈必須妥善絕緣，以確保操作者的安全。
（2）結構 2：MF 發電機 + 電容 + 變壓器 + 線圈

這種結構也經常使用，例如在真空中熔化、中頻 感應淬火機 等。 透過變壓比的設計，可控制輸出電流與電壓，以滿足不同的加熱需求。
在此結構中，線圈對於操作人員是安全的，線圈管子可以直接暴露在外而不需要絕緣。 線圈很容易製作，只需要幾圈。當然，變壓器會增加機器的成本與消耗。

規格

主要特性

• 電壓回饋設計，並採用 IGBT 為基礎的 LC 串聯諧振電路。
• IGBT 反轉技術，能量轉換率高達 97.5%。
• 與 SCR 技術相比，30%up 更為節能。在串聯諧振電路中，感應線圈具有高電壓和低電流，因此能量損耗非常低。採用軟開關技術，開關損耗非常低。
• 可在任何條件下啟動 100%。
• 100% 工作週期，在最大功率下可連續工作 24 小時。
• 諧波電流少，功率因數高。機器運轉時，功率因數始終維持在 0.95 以上。
• 頻率自動追蹤技術可使功率因數在整個加熱過程中保持在高水平。
• 可靠性佳，IGBT 是一種自動關斷電晶體，可確保成功反轉並立即採取保護措施；IGBT 採用世界知名製造商英飛淩公司的產品。
• 易於操作和維護，IGBT 中頻感應發生器因其電路結構簡單，易於預防和維護。具有完善的保護功能。

選項

• 一系列的加熱爐，客製化的不同類型 感應加熱爐 根據客戶需求。
• Infarared 感測器。
• 溫度控制器。
• 用於淬火應用的 CNC 或 PLC 控制機械夾具。
• 水冷系統。
• 氣動桿送料器。
• 客製化全自動加熱系統。

主要應用

• 大型工件的熱鍛/成形。
• 大型部件表面硬化。
• 彎管預熱。
• 管材焊接退火。

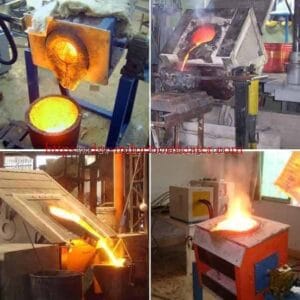

• 熔化銅鋁等。
• 滾筒套筒的收縮配合。
