IGBT ısıtma üniteleri ile Yüksek Frekanslı İndüksiyon Kapağı Sızdırmazlığı
Amaç Sızdırmazlık için plastik bir şampuan kapağının içindeki alüminyum folyoyu ısıtmak
Malzeme 2,0" çapında, plastik açılır kapanır kapak, 0,9" çapında alüminyum folyo conta
Sıcaklık 250 - 300 ºF (120 - 150 °C)
Frekans 225 kHz
Ekipman DW-UHF-7,5 kW, indüksiyonlu ısıtma sistemi, iki adet 1,5 μF kapasitör içeren bir uzak ısı istasyonu ile donatılmıştır (toplam kapasite 0,75 μF).
Bu uygulama için özel olarak tasarlanmış ve geliştirilmiş bir indüksiyon ısıtma bobini.

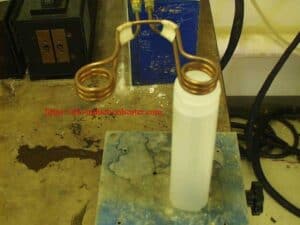

Proses Alüminyum folyoyu tünel tarzı bir düzenekte ısıtmak için üç turlu iki konumlu sarmal bobin kullanılır. Ürün (konteynerler)
indüksiyon bobininin altından kolayca geçer. Tertibat, alüminyum folyonun tüm çevresi ısıtılacak şekilde yerleştirilmiştir
eşit olarak. Kap ve kapak bobinin altına yerleştirilir ve 0,12 saniye boyunca RF gücü verilir. Alüminyum folyo ısınır
ve kapağın plastiğine yapışır.
Sonuçlar/Faydalar Bu indüksiyonlu ısıtma konfigürasyonu prosesi yerine getirir
gereksinimleri ve:
- basit, ekonomik bir bobin tasarımı kullanır
- çift konumlu bobin ile verimi artırır
- kaliteli, tutarlı contalar sunar
- otomasyon için çok uygun, tekrarlanabilir bir süreç sunar
