Açıklama

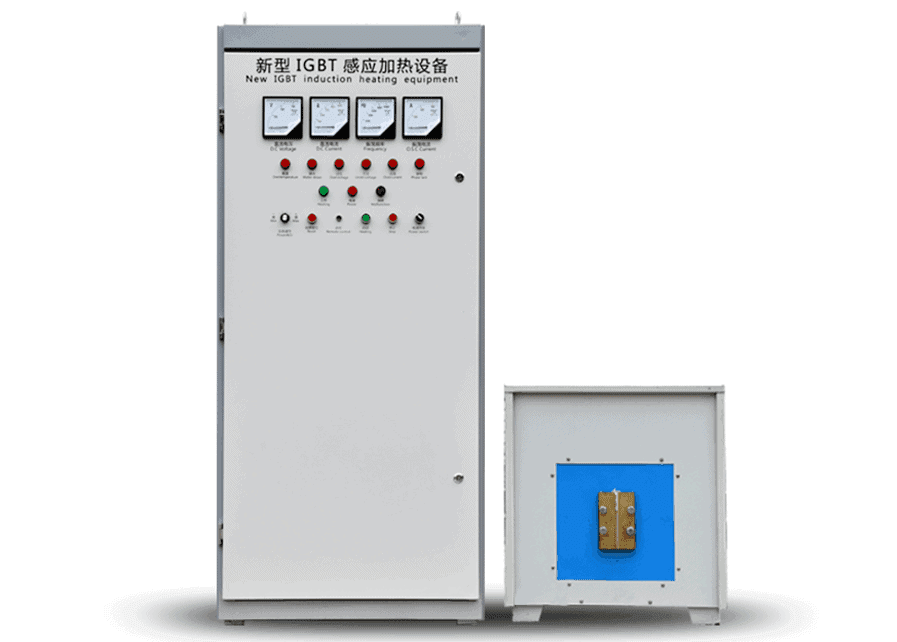

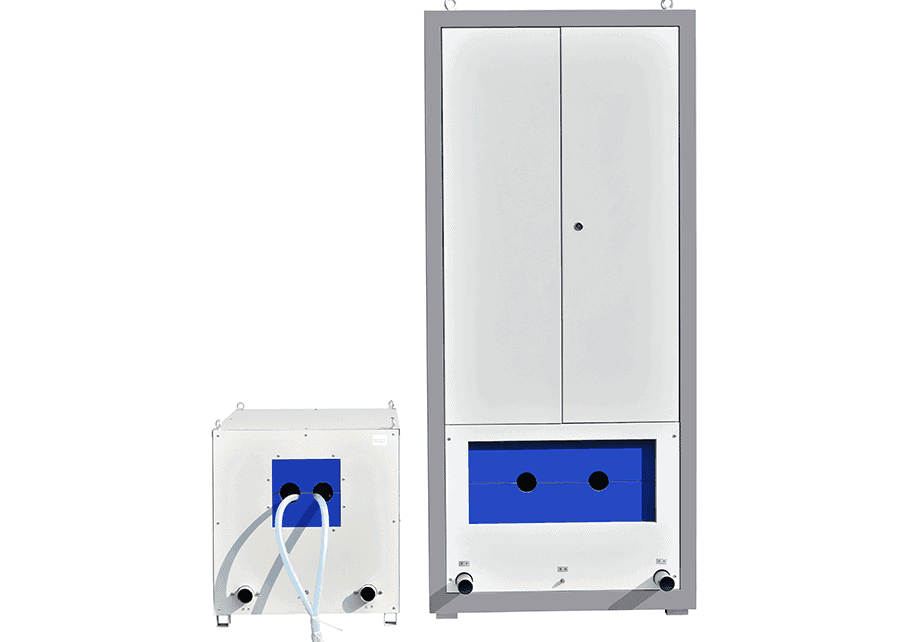

orta frekanslı indüksiyon ısıtma sistemleri ve ısıtma güç kaynakları

Orta frekanslı indüksiyonlu ısıtma sistemleri (MFS serisi) 500Hz ～ 10KHz frekans aralığı ve 100 ～ 1500KW güç ile asetize edilir, esas olarak şekillendirme, eritme, montaj ve kaynak için ön ısıtma için çubuk ısıtma gibi nüfuzlu ısıtma için kullanılırlar. Geniş frekans aralığı sayesinde, nüfuz etme isteği, ısıtma verimliliği, çalışma gürültüsü, manyetik karıştırma kuvveti ve benzeri gibi tüm faktörleri dikkate alan tasarımla tatmin edici ısıtma etkisi kolayca elde edilir.

MFS orta frekans makinelerinde ， paralel salınımlı yapı kullanılır. Yüksek kalite ve güvenilirlik sağlamak için IGBT modülü güç bileşenleri ve dördüncü nesil invertör kontrol teknolojilerimiz uygulanmaktadır. Aşırı akım koruması, su arızası koruması, aşırı sıcaklık koruması, aşırı voltaj koruması, kısa devre koruması ve faz arızası koruması gibi tam koruma benimsenmiştir. Çalışırken, bobinin tasarımına ve makinenin ayarlanmasına yardımcı olmak için çıkış akımı, çıkış voltajı, salınım frekansı ve çıkış gücü işletim panelinde görüntülenir.
Farklı kullanımlara göre iki ana yapı kullanılmaktadır:
(1) yapı 1 ： MF jeneratör + kondansatör + bobin

Bu yapı, çubuk gibi birçok kullanımda sıklıkla benimsenir indüksiyon ısıtma makinesi ve eritme makinesi. Bu yapı basit, düşük kayıplı ve ısıtmada yüksek verimlidir.
Bu yapıda, bobini yapmak için genellikle 3 ila 15 metre bakır boruya ihtiyaç vardır; bobinin voltajı 550V'a kadar yüksektir ve güç kaynağı sistemine izole edilmemiştir, bu nedenle operatörlerin güvenliğini sağlamak için bobin uygun şekilde yalıtılmalıdır.
（2） yapı 2：MF jeneratör + kapak + transformatör + bobin

Bu yapı ayrıca vakumda eritme, orta frekans gibi sıkça kullanılır. indüksiyon sertleştirme makinesi ve benzeri. Transformatör oranının tasarımı sayesinde, çıkış akımı ve voltajı farklı ısıtma isteklerini karşılamak için kontrol edilebilir.
Bu yapıda, bobin operatörler için güvenlidir, bobin tüpü yalıtım olmadan doğrudan açığa çıkabilir. Bobinin sadece birkaç tur ile yapılması kolaydır. Tabii ki, transformatör makinenin maliyetini ve tüketimini artıracaktır.

Teknik Özellikler

Temel özellikler

• Gerilim geri besleme tasarımı ve IGBT tabanlı LC serisi rezonans devresinin benimsenmesi.
• IGBT inversiyon teknolojisi, 97.5% üzerinde yüksek enerji dönüşümü.
• SCR teknolojisi ile karşılaştırıldığında enerji tasarrufu 30%up. Seri rezonans devresinde, yüksek voltajlı ve düşük akımlı indüksiyon bobini, bu nedenle enerji kaybı çok düşüktür. Yumuşak anahtar teknolojisi uygulandığında anahtar kaybı çok düşüktür.
• Her koşul altında 100% çalıştırılabilir.
• 100% görev döngüsü, maksimum güçte 24 saat sürekli çalışma yeteneği.
• Daha az harmonik akım ve yüksek güç faktörü. Makine çalışırken güç faktörü her zaman 0,95'in üzerinde kalır.
• Otomatik frekans izleme teknolojisi, ısıtma işlemi boyunca güç faktörünün yüksek seviyede kalmasını sağlar.
• İyi güvenilirlik, IGBT, başarı ile ters çevirmeyi sağlayan ve anında koruma alan kendi kendine kapanan bir transistördür; IGBT, dünyaca ünlü üretici olan infineon şirketinden kullanılmıştır.
• Çalıştırması ve bakımı kolay olan IGBT MF indüksiyon jeneratörü, basit devre yapısı sayesinde önlenmesi ve bakımı kolaydır. Mükemmel korumaya sahiptir.

Seçenekler

• Bir dizi ısıtma fırını, özelleştirilmiş farklı tipte indüksiyonlu ısıtma fırını müşterinin ihtiyaçlarına göre.
• Infared sensörü.
• Sıcaklık kontrolörü.
• Sertleştirme uygulaması için CNC veya PLC kontrollü mekanik fikstür.
• Su soğutma sistemi.
• Pnömatik çubuk besleyici.
• Özelleştirilmiş tam otomatik ısıtma sistemi.

Ana uygulamalar

• Büyük iş parçaları için Sıcak Dövme/şekillendirme.
• Büyük parça için yüzey sertleştirme.
• Boru bükme ön ısıtması.
• Boru kaynağının tavlanması.
• Bakır alüminyum ve benzerlerinin eritilmesi.
• Silindir manşonunun büzülerek takılması.
