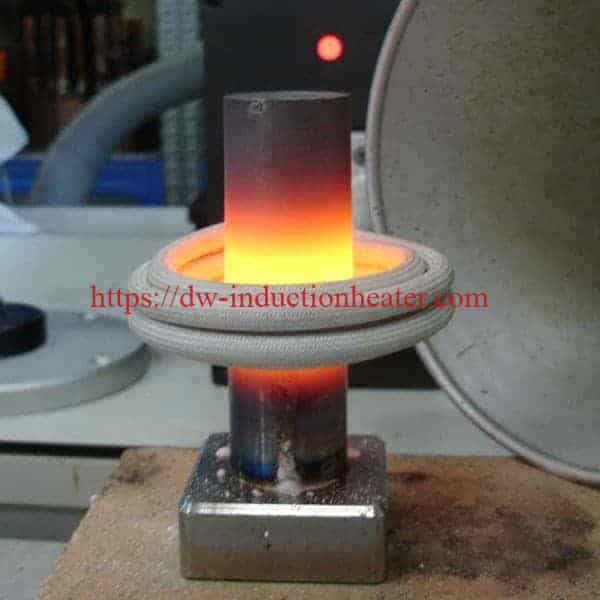

Yüksek Frekanslı RF Isıtma Ekipmanı ile İndüksiyon Lehimleme Bakır Boru

Araştırma Hedefi

Bir bakır boru tertibatını inert bir atmosferde 45 saniye içinde 1450°F'ye ısıtmak için flaks veya asit yıkama temizliği olmadan sert lehimleme.

Parçalar ve Malzemeler Açıklama

Bakır boru montajı, sıcaklık algılayıcı boya, sert lehim ön formları

Gerekli Sıcaklık

1450°F

İndüksiyonlu Isıtma Ekipmanları

DW-UHF-10kW İndüksiyonlu Isıtma güç kaynağı, iki adet 1,25 mikrofarad kapasitör (0,625 mfd. kümülatif kapasite) ve özel olarak tasarlanmış bir indüktör (bobin) içeren uzak ısı istasyonu

Çalışma Frekansı

400kHz

Isıtma Prosedürü

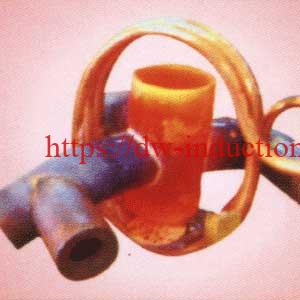

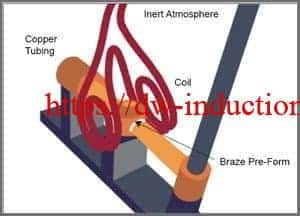

Test, 95% Argon ve 5% Hidrojen gazı karışımı içeren ABS Mark 2'de yapılmıştır. Boru tertibatının bağlantı alanına optimum ısıtma sağlamak için özel olarak tasarlanmış, dört turlu bölünmüş sarmal bir indüktör kullanılmıştır. Sıcaklığa ulaşma süresini ve ısıtma profillerini belirlemek için çıplak parçalar ve sıcaklık algılayıcı boyalarla ilk testler yapıldıktan sonra, sert lehim ön kalıplarını eritmek için 45 saniyede 1450°F sıcaklığa ulaşıldı.

Sonuç

Başarılı sonuçlar 1450°F'de 45 saniye içinde elde edilmiştir. Isı boru tertibatı boyunca iletildiğinden, aynı tertibat üzerindeki sonraki bağlantılar daha az zaman gerektirecektir. Bakır boru tertibatlarının lehimlenmesi aşağıdakiler için mükemmel bir uygulamadır indüksiyon ısıtma.
