Alüminyum Bakır ve Çelik Çubuklar İçin İndüksiyonlu Çubuk Isıtma Fırını

Marka: HLQ

Açıklama

Açıklama

Alüminyum, Bakır ve Çelik Çubukların Dövülmesi, Haddelenmesi ve Ekstrüzyon Uygulamaları için İndüksiyonlu Çubuk Isıtma Fırınları

İndüksiyon çubuk ısıtma fırınları alüminyum, bakır ve çelik çubukların ısıtılması için vazgeçilmezdir ve benzersiz verimlilik, homojenlik ve sürdürülebilirlik sunar. İster dövme işlemlerini kolaylaştırmayı ister ısıl işlem için hassas sıcaklık kontrolü elde etmeyi hedefleyin, bu teknoloji çeşitli endüstrilerde optimum sonuçlar sağlar. Özelleştirilebilir parametreleri ve gelişmiş özellikleri ile indüksiyonlu çubuk ısıtma fırınları, metal ısıtma proseslerinin geleceğini şekillendirmektedir.

Bu makale, çelik, bakır, pirinç, alüminyum, titanyum ve daha fazlası dahil olmak üzere çeşitli metaller için indüksiyon çubuk ısıtma fırınlarının kapsamlı teknik yönlerini araştırmaktadır. Temel prensipleri, sistem bileşenlerini, teknik parametreleri, operasyonel hususları ve farklı metallerdeki özel uygulamaları inceleyeceğiz.

Alüminyum, Bakır ve Çelik Çubuklar İçin Neden İndüksiyonla Isıtma?

Alüminyum, bakır ve çelik gibi her bir çubuk malzeme, ısıtma davranışını etkileyen farklı termal ve elektriksel özelliklere sahiptir. İşte indüksiyonla ısıtmanın her bir malzeme için nasıl öne çıktığı:

Alüminyum Çubuklar: Yüksek ısı iletkenliği ve düşük yoğunluğu ile bilinen alüminyum çubuklar daha düşük ısıtma döngüleri gerektirir. İndüksiyonla ısıtma, hassas alüminyum alaşımlarını aşırı ısıtmadan veya bükmeden hassas sıcaklık kontrolü sağlar.
Bakır Çubuklar: Son derece yüksek termal ve elektriksel iletkenliğe sahip bakır, indüksiyon altında hızla ısınır. Düzgün ısıtma termal stresi önler ve verimliliği optimize eder.
Çelik Çubuklar: Çelik, nispeten daha düşük iletkenliği ve manyetik özellikleri nedeniyle indüksiyonla ısıtma için idealdir. İndüksiyon fırınları, yüzey sertleştirme ve dövme gibi işlemler için çelik ısıtmayı kusursuz bir şekilde gerçekleştirir.

İndüksiyonla Isıtmanın Temel Prensipleri

İndüksiyonla ısıtma şu prensiplere göre çalışır elektromanyetik indüksiyon ve Joule ısıtması.

Elektromanyetik Alan: Yüksek frekanslı bir alternatif akım (AC), özel olarak tasarlanmış bir indüksiyon bobininden (indüktör) geçer.
İndüklenmiş Akımlar: Bu akım, bobinin etrafında ve içinde güçlü, hızla değişen bir manyetik alan oluşturur. Bu alanın içine iletken bir metal çubuk yerleştirildiğinde, değişen manyetik akı, çubuk içinde girdap akımları olarak bilinen dolaşımdaki elektrik akımlarını indükler.
Joule Isıtma: Metal çubuğun elektrik direnci nedeniyle, bu girdap akımları enerjiyi ısı şeklinde dağıtır (I²R kayıpları, burada I akım ve R dirençtir).
Histerezis Isıtma (Manyetik Malzemeler için): Curie sıcaklığının (yaklaşık 770°C) altındaki çelik gibi ferromanyetik malzemeler için, malzeme içindeki manyetik alanlar manyetik alanın hızlı geri dönüşlerine direnç gösterdiğinden histerezis kayıpları nedeniyle ek ısı üretilir.

İndüksiyonla ısıtmayı etkileyen temel parametreler şunlardır:

Frekans: Isıtmanın nüfuz derinliğini belirler
Güç yoğunluğu: Isıtma hızını kontrol eder
Malzeme özellikleri: Elektriksel direnç ve manyetik geçirgenlik
Bağlantı mesafesi: İndüktör ve iş parçası arasındaki boşluk
İkamet süresi: İndüksiyon alanına maruz kalma süresi

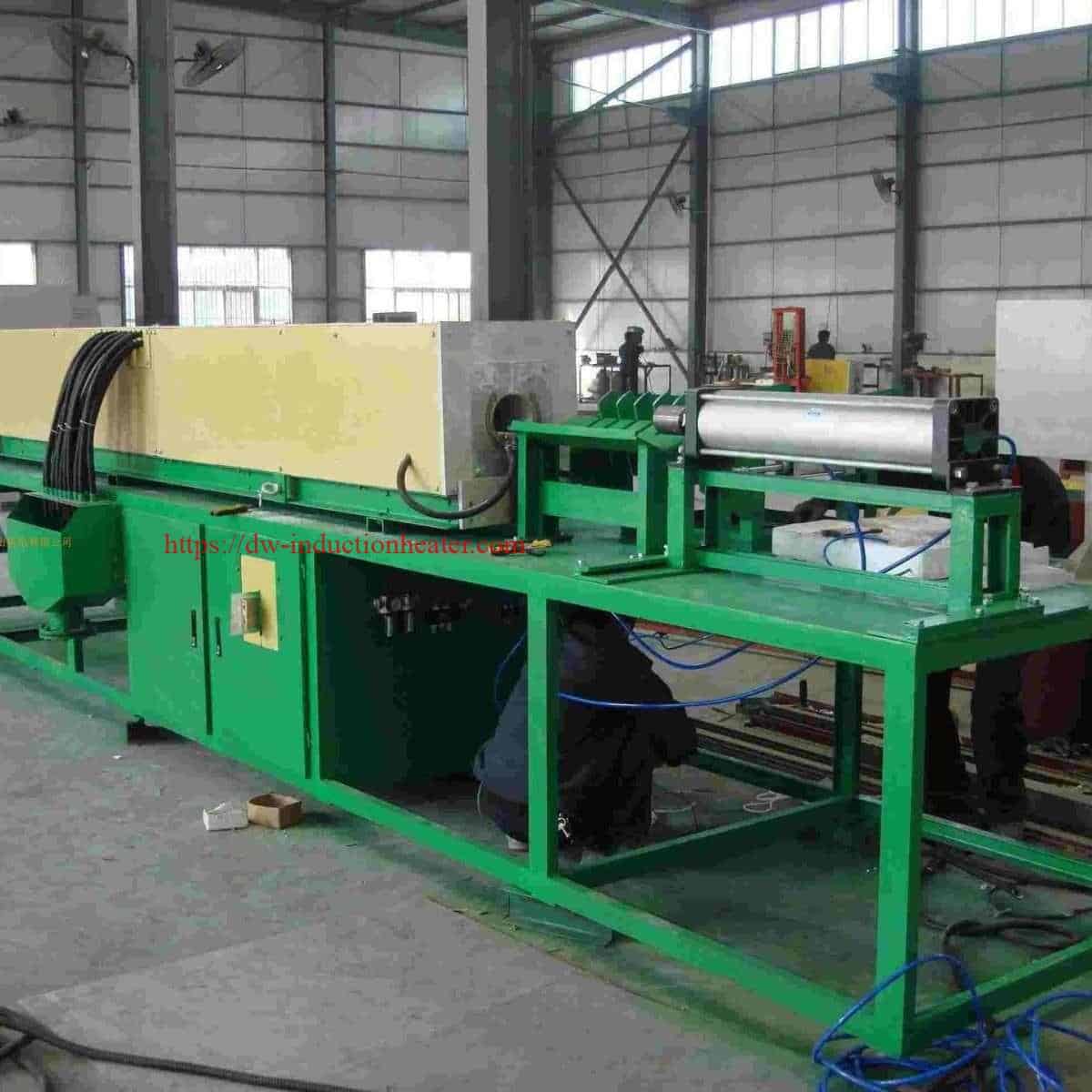

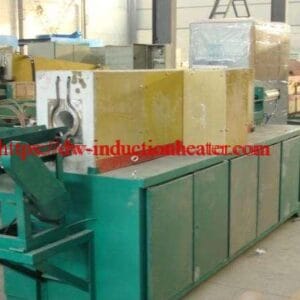

İndüksiyonlu Çubuk Isıtma Sisteminin Temel Bileşenleri

Tipik bir indüksiyon çubuğu ısıtma fırını aşağıdaki bileşenlerden oluşur:

Güç kaynağı: Standart hat frekansını (50/60 Hz) orta veya yüksek frekanslara (500 Hz ila 400 kHz) dönüştürür

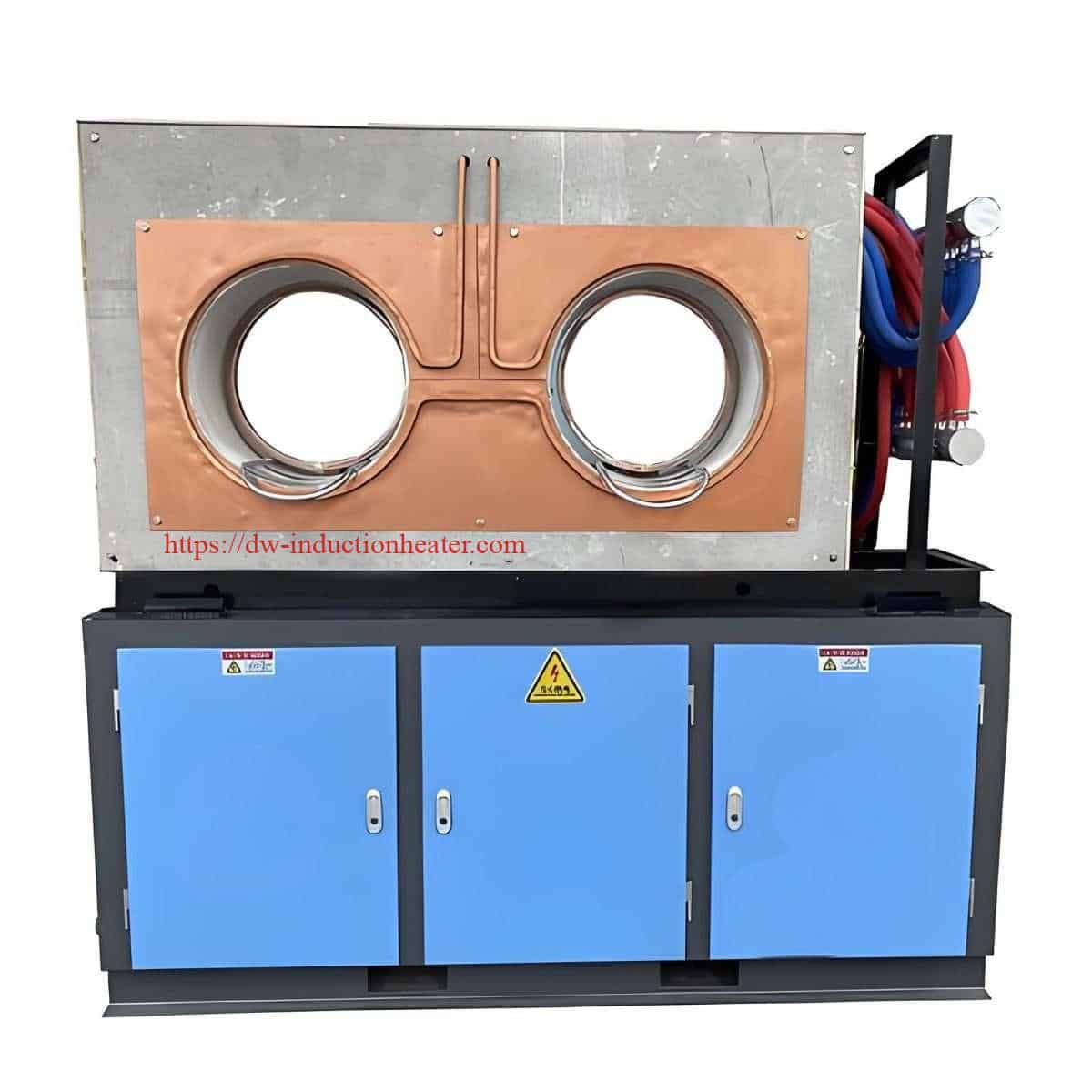

İndüksiyon bobini: İş parçasını ısıtmak için elektromanyetik alan oluşturur
Malzeme taşıma sistemi: Çubukları ısıtma bölgesi boyunca besler
Soğutma sistemi: Bileşenlerin çalışma sıcaklıklarını korur
Kontrol sistemi: Isıtma parametrelerini izler ve düzenler
Sıcaklık ölçüm cihazları: Geri besleme kontrolü için pirometreler veya termokupllar
Koruyucu atmosfer sistemi: Titanyum gibi hassas malzemeler için

Farklı Metal Uygulamaları için Teknik Parametreler

Çelik Çubuk Isıtma Parametreleri

Parametre	Düşük Karbonlu Çelik	Orta Karbonlu Çelik	Yüksek Karbonlu Çelik	Alaşımlı Çelik
Optimal Dövme Sıcaklığı (°C)	1150-1250	1100-1200	1050-1150	1050-1200
Isıtma Hızı (°C/dak)	300-600	250-500	200-400	200-450
Güç Yoğunluğu (kW/kg)	1.0-1.8	0.9-1.6	0.8-1.4	0.8-1.5
Frekans Aralığı (kHz)	0.5-10	0.5-10	1-10	1-10
Tipik Verimlilik (%)	70-85	70-85	65-80	65-80
Atmosfer Gereksinimleri	Hava/Azot	Hava/Azot	Kontrollü atmosfer	Kontrollü atmosfer

Demir Dışı Metal Çubuk Isıtma Parametreleri

Parametre	Bakır	Pirinç	Alüminyum	Titanyum
Optimal Dövme Sıcaklığı (°C)	750-900	650-850	400-500	900-950
Isıtma Hızı (°C/dak)	150-300	180-350	250-450	100-200
Güç Yoğunluğu (kW/kg)	0.6-1.2	0.5-1.0	0.4-0.8	0.7-1.2
Frekans Aralığı (kHz)	2-10	2-10	3-15	3-15
Tipik Verimlilik (%)	55-70	60-75	65-80	60-75
Atmosfer Gereksinimleri	İnert/Azaltıcı	İnert/Azaltıcı	Hava/Azot	Argon/Vakum

Çubuk Çapına Göre Sistem Yapılandırma Parametreleri

Çubuk Çapı (mm)	Önerilen Frekans (kHz)	Tipik Güç Aralığı (kW)	Maksimum Verim (kg/saat)	Sıcaklık Tekdüzeliği (±°C)
10-25	8-15	50-200	100-500	5-10
25-50	4-8	150-400	300-1000	8-15
50-100	1-4	300-800	800-2500	10-20
100-200	0.5-2	600-1500	1500-5000	15-25
>200	0.3-1	1000-3000	3000-10000	20-30

Termal Verimlilik Analizi

İndüksiyonla ısıtma, geleneksel ısıtma yöntemlerine kıyasla önemli verimlilik avantajları sunar:

Isıtma Yöntemi	Termal Verimlilik (%)	Enerji Tüketimi (kWh/ton)	CO₂ Emisyonları (kg/ton)
İndüksiyonla Isıtma	70-90	350-450	175-225
Gaz Yakıtlı Fırın	20-45	800-1100	400-550
Yağ Yakıtlı Fırın	20-40	850-1200	600-850
Elektrik Direnci	45-70	500-650	250-325

Malzemeye Özel Hususlar ve Uygulamalar

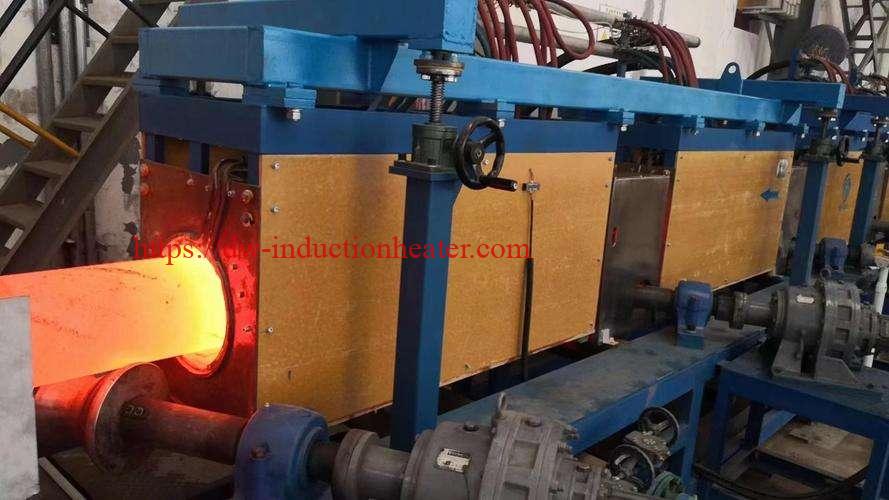

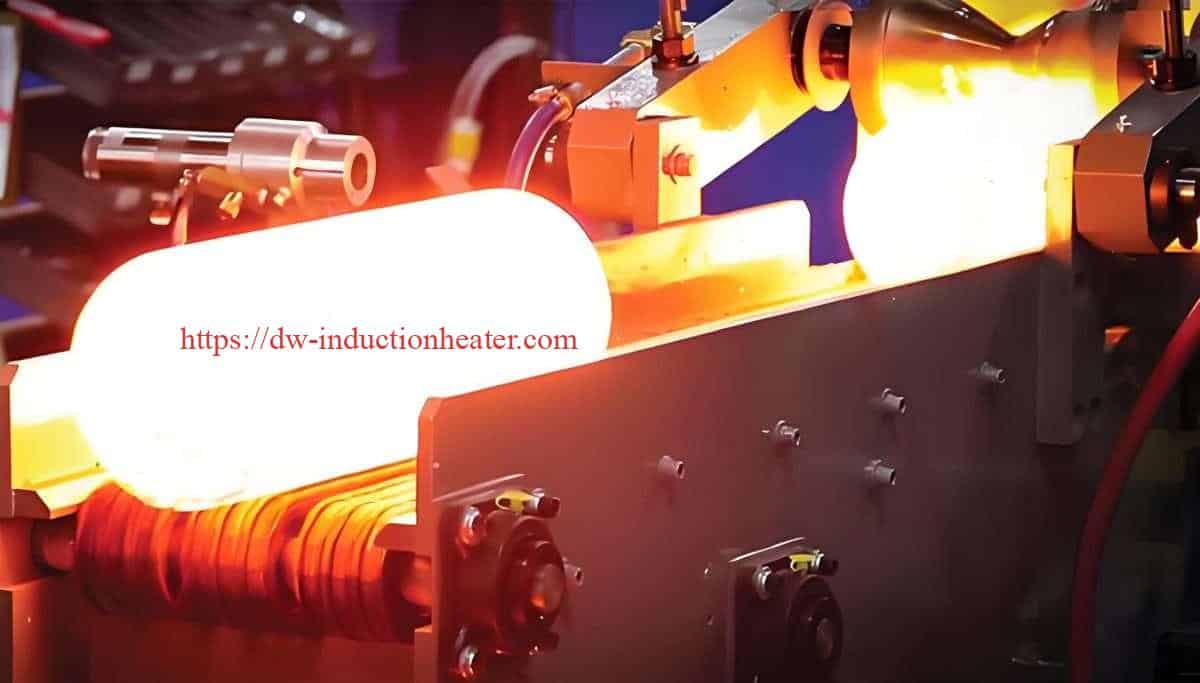

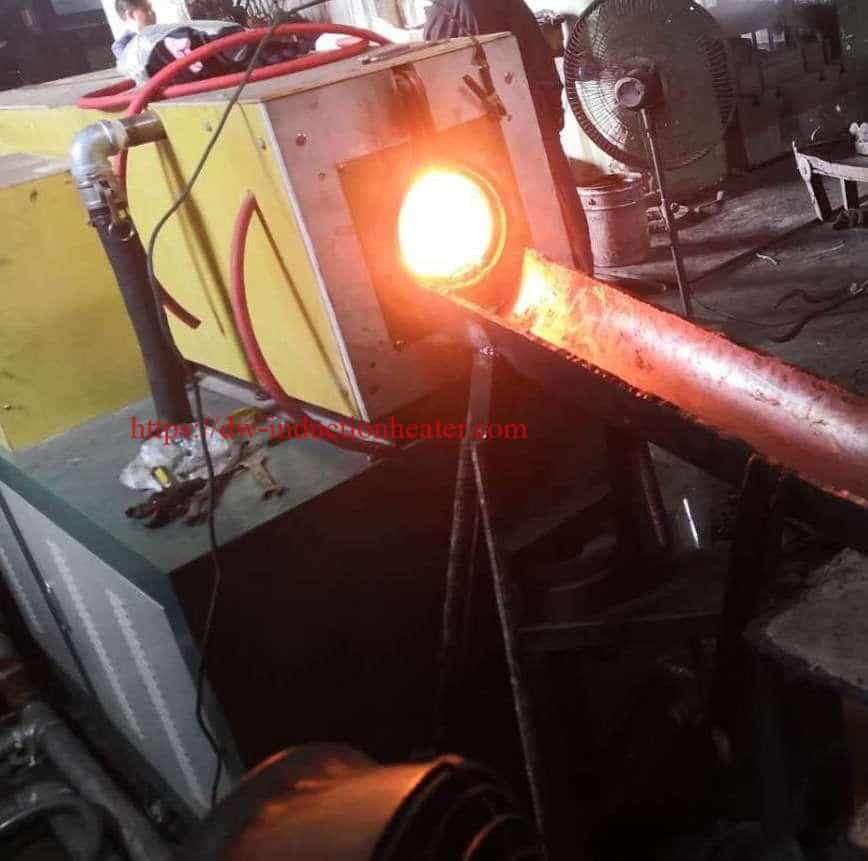

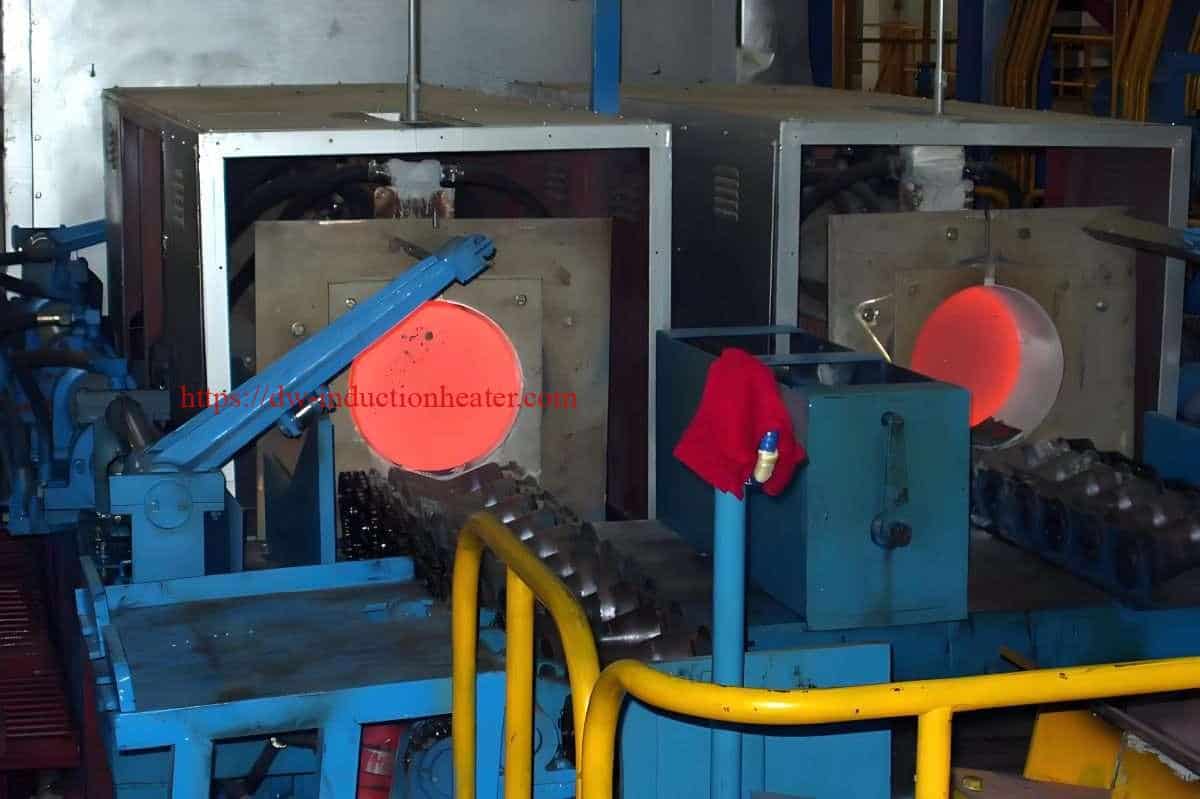

Çelik Çubuk Isıtma Fırınları

Çeliğin manyetik özellikleri (Curie sıcaklığına ulaşana kadar) onu indüksiyonla ısıtma için ideal hale getirerek yüksek verimlilik sağlar.

Tablo : Çelik Çubuk İndüksiyon Fırınları için Teknik Özellikler

Parametre	Küçük Kapasite	Orta Kapasite	Büyük Kapasite
Güç Değeri (kW)	100-300	350-800	900-3000
Frekans Aralığı (kHz)	1-5	0.5-3	0.2-1
Maks. Çubuk Çapı (mm)	25-80	80-150	150-300
Isıtma Kapasitesi (kg/h)	200-600	600-1500	1500-5000
Sıcaklık Aralığı (°C)	500-1250	500-1250	500-1250
Enerji Tüketimi (kWh/t)	280-340	250-310	230-290

Tablo : Çelik Çubuk Isıtma için Performans Verileri

Çubuk Çapı (mm)	1200°C'ye Isıtma Süresi (dak)	Güç Tüketimi (kWh)	Sıcaklık Tekdüzeliği (±°C)
30	2-3	15-22	±8
60	4-7	40-55	±10
120	8-12	100-140	±15
250	15-22	300-380	±20

Çelik, ısıtma işleminde en yaygın kullanılan malzeme olmaya devam etmektedir. indüksiyon ocakları. Curie noktası (yaklaşık 760°C), manyetik özellikler bu sıcaklığın üzerinde değiştiği için ısıtma sürecini önemli ölçüde etkiler.

Çelik çubuklar için indüksiyon ısıtma sağlar:

Homojen mikroyapı için tutarlı boydan boya ısıtma
Minimum tufal oluşumu (geleneksel fırınlarda 2-3%'ye karşılık 0,3-0,8% malzeme kaybı)
Kritik alaşımlar için hassas sıcaklık kontrolü

Uygulama Örneği: Otomotiv krank mili üretimi, 60 mm çapındaki alaşımlı çelik çubukların ±10°C homojenlikle 1180°C'ye ısıtılmasını gerektirir. Modern indüksiyon sistemleri bunu 3kHz frekansta 450kW güç girişi ile gerçekleştirir ve 78% verimlilikle 1.200 kg/saat işler.

Bakır Çubuk Isıtma Fırınları

Bakırın mükemmel elektrik iletkenliği, indüksiyonla ısıtmayı zorlaştırır ve özel ekipman gerektirir.

Tablo : Bakır Çubuk İndüksiyon Fırınları için Teknik Özellikler

Parametre	Küçük Kapasite	Orta Kapasite	Büyük Kapasite
Güç Değeri (kW)	75-200	250-600	700-2000
Frekans Aralığı (kHz)	3-10	2-6	1-4
Maks. Çubuk Çapı (mm)	15-50	50-100	100-200
Isıtma Kapasitesi (kg/h)	150-400	400-1000	1000-3500
Sıcaklık Aralığı (°C)	400-1000	400-1000	400-1000
Enerji Tüketimi (kWh/t)	290-350	260-320	240-300

Tablo : Bakır Çubuk Isıtma için Performans Verileri

Çubuk Çapı (mm)	800°C'ye Isıtma Süresi (dak)	Güç Tüketimi (kWh)	Sıcaklık Tekdüzeliği (±°C)
20	2-4	12-18	±4
40	4-8	30-40	±6
80	9-14	80-110	±9
150	18-25	200-260	±12

Bakırın yüksek termal iletkenliği, homojen ısıtma için zorluklar ortaya çıkarır. Cilt etkisini optimize etmek ve eşit ısı dağılımı sağlamak için tipik olarak daha yüksek frekanslar (3-10 kHz) kullanılır.

Bakır Çubuk Ekstrüzyonu için Teknik Parametreler:

Optimum ısıtma sıcaklığı: 750-850°C
Güç yoğunluğu: 0,8-1,0 kW/kg
50mm bar için ısıtma süresi: 2-3 dakika
Frekans seçimi: 4-8 kHz
Atmosfer: Oksidasyonu önlemek için azot veya indirgeyici atmosfer

Alüminyum Çubuk Isıtma Fırınları

Alüminyumun yüksek ısı iletkenliği ve düşük elektrik direnci, indüksiyonla ısıtma için benzersiz zorluklar ortaya çıkarır.

Tablo : Alüminyum Çubuk İndüksiyon Fırınları için Teknik Özellikler

Parametre	Küçük Kapasite	Orta Kapasite	Büyük Kapasite
Güç Değeri (kW)	50-150	200-500	600-1500
Frekans Aralığı (kHz)	2-8	1-4	0.5-3
Maks. Çubuk Çapı (mm)	20-60	60-120	120-250
Isıtma Kapasitesi (kg/h)	100-300	300-800	800-3000
Sıcaklık Aralığı (°C)	300-650	300-650	300-650
Enerji Tüketimi (kWh/t)	320-380	280-340	260-310

Tablo : Alüminyum Çubuk Isıtma için Performans Verileri

Çubuk Çapı (mm)	550°C'ye Isıtma Süresi (dak)	Güç Tüketimi (kWh)	Sıcaklık Tekdüzeliği (±°C)
25	3-5	15-20	±5
50	6-10	35-45	±7
100	12-18	90-120	±10
200	25-35	250-320	±15

Alüminyumun yüksek elektrik iletkenliği ve düşük erime noktası dikkatli bir kontrol gerektirir:

Alüminyum Kütük Isıtma için Kritik Parametreler:

Kısmi erimeyi önlemek için hassas sıcaklık kontrolü (±5°C)
Yüksek iletkenliğin üstesinden gelmek için daha yüksek frekanslar (5-15 kHz)
Tipik güç yoğunluğu: 0,4-0,7 kW/kg
Sıcaklık rampa hızı kontrolü: 250-400°C/dk
Aşırı ısınmayı önlemek için otomatik fırlatma sistemleri

Titanyum İşleme

Titanyumun oksijen ile reaktivitesi koruyucu atmosferler gerektirir:

Titanyum Isıtma için Özel Gereksinimler:

Argon gazı koruması veya vakum ortamları
8°C içinde sıcaklık homojenliği
Tipik çalışma sıcaklıkları: 900-950°C
Orta güç yoğunlukları: 0,7-1,0 kW/kg
Sıcak noktaları önlemek için geliştirilmiş izleme sistemleri

Gelişmiş Sistem Tasarımı ve Kontrol Özellikleri

Güç Kaynağı Teknolojisi

Modern indüksiyonlu çubuk ısıtma sistemleri aşağıdaki özelliklere sahip katı hal güç kaynakları kullanır:

Güç Kaynağı Tipi	Frekans Aralığı	Güç Faktörü	Verimlilik	Kontrol Doğruluğu
IGBT İnvertör	0,5-10 kHz	>0.95	92-97%	±1%
MOSFET İnvertör	5-400 kHz	>0.93	90-95%	±1%
SCR Dönüştürücü	0,05-3 kHz	>0.90	85-92%	±2%

Sıcaklık Kontrol Sistemleri

Kontrol Yöntemi	Doğruluk	Yanıt Süresi	Uygulama
Optik Pirometri	±5°C	10-50ms	Yüzey sıcaklığı
Çok Noktalı Termokupllar	±3°C	100-500ms	Profil izleme
Termal Görüntüleme	±7°C	30-100ms	Tam yüzey analizi
Matematiksel Modelleme	±10°C	Gerçek zamanlı	Çekirdek sıcaklığı tahmini

Enerji Tüketim Analizi

Aşağıdaki veriler, bar ısıtma uygulamaları için tipik enerji tüketim modellerini temsil etmektedir:

Metal Tipi	Çubuk Çapı (mm)	Gerekli Enerji (kWh/ton)	Gaza Karşı CO₂ Azaltımı (%)
Karbon Çelik	50	380-420	55-65
Paslanmaz Çelik	50	400-450	50-60
Bakır	50	200-250	60-70
Alüminyum	50	160-200	65-75
Titanyum	50	450-500	45-55

Örnek Olay İncelemesi: Çoklu Metal İşleme için Optimize Edilmiş İndüksiyon Sistemi

Esnek üretim için tasarlanmış modern bir indüksiyonlu çubuk ısıtma sistemi, mevcut teknolojinin çok yönlülüğünü göstermektedir:

Sistem Özellikleri:

Güç kapasitesi: 800 kW
Frekans aralığı: 0,5-10 kHz (otomatik olarak ayarlanır)
Çubuk çapı aralığı: 30-120 mm
Maksimum verim: 3.000 kg/saat (çelik)
Sıcaklık aralığı: 400-1300°C
Atmosfer kontrolü: Oksitleyici ile inert arasında ayarlanabilir
Enerji geri kazanım sistemi: 15-20% güç geri kazanımı

Malzemeye Göre Performans Verileri:

Malzeme	Çubuk Boyutu (mm)	Verim (kg/saat)	Enerji Tüketimi (kWh/ton)	Sıcaklık Tekdüzeliği (±°C)
Karbon Çelik	80	2,800	390	12
Alaşımlı Çelik	80	2,600	410	14
Paslanmaz Çelik	80	2,400	430	15
Bakır	80	3,200	220	8
Pirinç	80	3,000	210	10
Alüminyum	80	2,200	180	7
Titanyum	80	1,800	470	9

Gelecek Trendler ve Yenilikler

İndüksiyonlu çubuk ısıtma endüstrisi, birkaç önemli teknolojik trendle gelişmeye devam ediyor:

Dijital ikiz teknolojisi: Çubuk boyunca sıcaklık dağılımını tahmin eden gerçek zamanlı simülasyon modelleri
Yapay zeka destekli uyarlanabilir kontrol: Malzeme değişimlerine göre parametreleri ayarlayan kendi kendini optimize eden sistemler
Hibrit ısıtma sistemleri: Optimize edilmiş enerji kullanımı için kombine indüksiyon ve iletim ısıtması
Geliştirilmiş güç elektroniği: Daha yüksek verimlilik sağlayan geniş bant aralıklı yarı iletkenler (SiC, GaN)
Gelişmiş ısı yalıtımı: 15-25% ile ısı kayıplarını azaltan nano-seramik malzemeler

Sonuç

İndüksiyonlu metal çubuk ısıtma sistemleri metal işleme uygulamaları için sofistike ve çok yönlü bir teknoloji sunar. Isıtma parametrelerini hassas bir şekilde kontrol etme, mükemmel sıcaklık homojenliği elde etme ve enerji tüketimini önemli ölçüde azaltma yeteneği, bu sistemleri yüksek değerli metal işleme operasyonları için ideal hale getirir.

Uygun teknik parametrelerin (frekans, güç yoğunluğu, ısıtma süresi ve atmosfer kontrolü) seçimi, özel malzeme ve uygulama gereksinimlerine göre dikkatlice uyarlanmalıdır. Modern sistemler, üreticilerin çok çeşitli malzemeleri optimum sonuçlarla işlemesine olanak tanıyan benzeri görülmemiş düzeyde kontrol, verimlilik ve esneklik sunar.

İndüksiyon çubuk ısıtma fırınları alüminyum, bakır ve çelik çubukların ısıtılması için vazgeçilmezdir ve benzersiz verimlilik, homojenlik ve sürdürülebilirlik sunar. İster dövme işlemlerini kolaylaştırmayı ister ısıl işlem için hassas sıcaklık kontrolü elde etmeyi hedefleyin, bu teknoloji çeşitli endüstrilerde optimum sonuçlar sağlar. Özelleştirilebilir parametreleri ve gelişmiş özellikleri ile indüksiyon ocakları metal ısıtma proseslerinin geleceğini şekillendiriyor.
