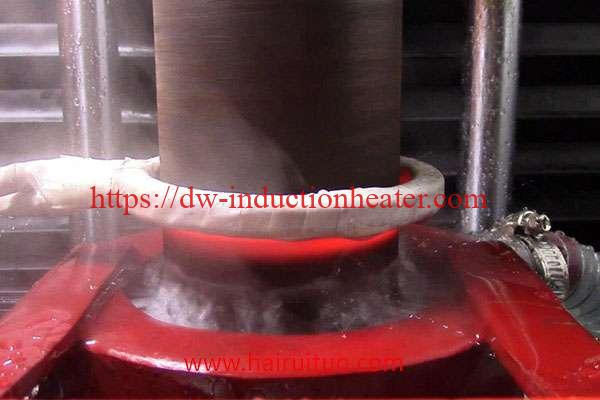

Büyük Çaplı Şaftların ve Silindirlerin İndüksiyonla Sertleştirilmesi
Giriş
A. İndüksiyonla sertleştirmenin tanımı
İndüksiyon sertleşmesig, elektromanyetik indüksiyon kullanarak metalik bileşenlerin yüzeyini seçici olarak sertleştiren bir ısıl işlem sürecidir. Kritik bileşenlerin aşınma direncini, yorulma mukavemetini ve dayanıklılığını artırmak için çeşitli endüstrilerde yaygın olarak kullanılmaktadır.
B. Büyük çaplı bileşenler için önem
Büyük çaplı şaftlar ve silindirler, otomotiv ve endüstriyel makinelerden hidrolik ve pnömatik sistemlere kadar çok sayıda uygulamada temel bileşenlerdir. Bu bileşenler çalışma sırasında yüksek gerilimlere ve aşınmaya maruz kalır, bu da sağlam ve dayanıklı bir yüzey gerektirir. İndüksiyonla sertleştirme, çekirdek malzemenin sünekliğini ve tokluğunu korurken istenen yüzey özelliklerinin elde edilmesinde çok önemli bir rol oynar.
II. İndüksiyonla Sertleştirme Prensipleri
A. Isıtma mekanizması
1. Elektromanyetik indüksiyon
Bu indüksiyonla sertleştirme işlemi elektromanyetik indüksiyon prensibine dayanır. Alternatif bir akım bakır bir bobinden geçerek hızla değişen bir manyetik alan yaratır. Elektriksel olarak iletken bir iş parçası bu manyetik alanın içine yerleştirildiğinde, malzeme içinde girdap akımları indüklenerek ısınmasına neden olur.
2. Cilt etkisi
Deri etkisi, indüklenen girdap akımlarının iş parçasının yüzeyine yakın bir yerde yoğunlaştığı bir olgudur. Bu, çekirdeğe ısı transferini en aza indirirken yüzey katmanının hızlı bir şekilde ısınmasına neden olur. Sertleştirilmiş kasanın derinliği, indüksiyon frekansı ve güç seviyeleri ayarlanarak kontrol edilebilir.
B. Isıtma modeli
1. Eşmerkezli halkalar
Büyük çaplı bileşenlerin indüksiyonla sertleştirilmesi sırasında, ısıtma modeli tipik olarak yüzeyde eş merkezli halkalar oluşturur. Bunun nedeni manyetik alanın dağılımı ve ortaya çıkan girdap akımı modelleridir.
2. Son etkiler
İş parçasının uçlarında, manyetik alan çizgileri birbirinden ayrılma eğilimindedir ve bu da uç etkisi olarak bilinen üniform olmayan bir ısıtma modeline yol açar. Bu fenomen, bileşen boyunca tutarlı sertleşmeyi sağlamak için özel stratejiler gerektirir.
III. İndüksiyonla Sertleştirmenin Avantajları
A. Seçici sertleştirme
İndüksiyonla sertleştirmenin başlıca avantajlarından biri, bir bileşenin belirli alanlarını seçici olarak sertleştirme yeteneğidir. Bu, kritik olmayan alanlarda süneklik ve tokluğu korurken kritik bölgelerde aşınma direnci ve yorulma mukavemetinin optimize edilmesini sağlar.
B. Minimum bozulma
Diğer ısıl işlem prosesleriyle karşılaştırıldığında, indüksiyonla sertleştirme iş parçasında minimum distorsiyona neden olur. Bunun nedeni, çekirdek nispeten soğuk kalırken yalnızca yüzey katmanının ısıtılması, termal gerilmeleri ve deformasyonu en aza indirmesidir.
C. Geliştirilmiş aşınma direnci
İndüksiyonla sertleştirme sayesinde elde edilen sertleştirilmiş yüzey tabakası, bileşenin aşınma direncini önemli ölçüde artırır. Bu, özellikle çalışma sırasında yüksek yüklere ve sürtünmeye maruz kalan büyük çaplı şaftlar ve silindirler için önemlidir.
D. Artan yorulma mukavemeti
İndüksiyonla sertleştirme işlemi sırasında hızlı soğumanın neden olduğu sıkıştırıcı artık gerilmeler, bileşenin yorulma mukavemetini artırabilir. Bu, otomotiv ve endüstriyel makineler gibi döngüsel yüklemenin söz konusu olduğu uygulamalar için çok önemlidir.
IV. İndüksiyonla Sertleştirme İşlemi
A. Ekipman
1. İndüksiyon ısıtma sistemi
İndüksiyonlu ısıtma sistemi bir güç kaynağı, yüksek frekanslı bir invertör ve bir indüksiyon bobininden oluşur. Güç kaynağı elektrik enerjisini sağlarken, invertör bunu istenen frekansa dönüştürür. Tipik olarak bakırdan yapılan indüksiyon bobini, iş parçasında girdap akımlarını indükleyen manyetik alanı üretir.
2. Söndürme sistemi
Yüzey tabakası istenen sıcaklığa ısıtıldıktan sonra, istenen mikro yapı ve sertliği elde etmek için hızlı soğutma (su verme) gereklidir. Su verme sistemleri, bileşenin boyutuna ve geometrisine bağlı olarak su, polimer çözeltileri veya gaz (hava veya nitrojen) gibi çeşitli ortamlar kullanabilir.
B. Süreç parametreleri
1. Güç
İndüksiyon ısıtma sisteminin güç seviyesi, ısıtma hızını ve sertleştirilmiş kasanın derinliğini belirler. Daha yüksek güç seviyeleri daha hızlı ısıtma hızları ve daha derin kasa derinlikleri ile sonuçlanırken, daha düşük güç seviyeleri daha iyi kontrol sağlar ve potansiyel bozulmayı en aza indirir.
2. Frekans
Alternatif akımın frekansı indüksiyon bobini sertleştirilmiş kasanın derinliğini etkiler. Daha yüksek frekanslar, deri etkisi nedeniyle daha sığ kasa derinliklerine neden olurken, daha düşük frekanslar malzemeye daha derin nüfuz eder.
3. Isıtma süresi
Isıtma süresi, yüzey katmanında istenen sıcaklığa ve mikro yapıya ulaşmak için çok önemlidir. Isıtma süresinin hassas kontrolü, istenmeyen özelliklere veya bozulmaya yol açabilecek aşırı ısınma veya düşük ısınmayı önlemek için gereklidir.
4. Söndürme yöntemi
Su verme yöntemi, sertleştirilmiş yüzeyin nihai mikro yapısını ve özelliklerini belirlemede hayati bir rol oynar. Su verme ortamı, akış hızı ve kaplamanın homojenliği gibi faktörler, bileşen boyunca tutarlı sertleşmeyi sağlamak için dikkatlice kontrol edilmelidir.
V. Büyük Çaplı Bileşenlerle İlgili Zorluklar
A. Sıcaklık kontrolü
Büyük çaplı bileşenlerin yüzeyi boyunca eşit sıcaklık dağılımı elde etmek zor olabilir. Sıcaklık gradyanları tutarsız sertleşmeye ve potansiyel bozulma veya çatlamaya yol açabilir.
B. Bozulma yönetimi
Büyük çaplı bileşenler, boyutları ve indüksiyonla sertleştirme işlemi sırasında oluşan termal gerilmeler nedeniyle bozulmaya karşı daha hassastır. Distorsiyonu en aza indirmek için uygun fikstürleme ve proses kontrolü şarttır.
C. Söndürme homojenliği
Büyük çaplı bileşenlerin tüm yüzeyinde eşit su verme işleminin sağlanması, tutarlı bir sertleşme elde etmek için çok önemlidir. Yetersiz su verme yumuşak noktalara veya eşit olmayan sertlik dağılımına neden olabilir.
VI. Başarılı Sertleştirme için Stratejiler
A. Isıtma modeli optimizasyonu
Isıtma modelini optimize etmek, büyük çaplı bileşenlerde eşit sertleşme elde etmek için çok önemlidir. Bu, dikkatli bobin tasarımı, indüksiyon frekansı ve güç seviyelerinde ayarlamalar ve özel tarama tekniklerinin kullanılmasıyla gerçekleştirilebilir.
B. İndüksiyon bobini tasarımı
İndüksiyon bobininin tasarımı, ısıtma modelinin kontrol edilmesinde ve homojen sertleşmenin sağlanmasında çok önemli bir rol oynar. Bobin geometrisi, dönüş yoğunluğu ve iş parçasına göre konumlandırma gibi faktörler dikkatle değerlendirilmelidir.
C. Söndürme sistemi seçimi
Uygun su verme sisteminin seçilmesi, büyük çaplı bileşenlerin başarılı bir şekilde sertleştirilmesi için hayati önem taşır. Su verme ortamı, akış hızı ve kapsama alanı gibi faktörler, bileşenin boyutu, geometrisi ve malzeme özelliklerine göre değerlendirilmelidir.
D. Süreç izleme ve kontrol
Tutarlı ve tekrarlanabilir sonuçlar elde etmek için sağlam proses izleme ve kontrol sistemlerinin uygulanması şarttır. Sıcaklık sensörleri, sertlik testi ve kapalı döngü geri bildirim sistemleri, proses parametrelerinin kabul edilebilir aralıklarda tutulmasına yardımcı olabilir.
VII. Uygulamalar
A. Şaftlar
1. Otomotiv
İndüksiyonla sertleştirme, otomotiv endüstrisinde tahrik milleri, akslar ve şanzıman bileşenleri gibi uygulamalarda büyük çaplı millerin sertleştirilmesi için yaygın olarak kullanılmaktadır. Bu bileşenler, zorlu çalışma koşullarına dayanmak için yüksek aşınma direnci ve yorulma mukavemeti gerektirir.
2. Endüstriyel makineler
Büyük çaplı şaftlar ayrıca güç aktarım sistemleri, haddehaneler ve madencilik ekipmanları gibi çeşitli endüstriyel makine uygulamalarında indüksiyonla sertleştirme kullanılarak yaygın olarak sertleştirilir. Sertleştirilmiş yüzey, ağır yükler ve zorlu ortamlar altında güvenilir performans ve daha uzun hizmet ömrü sağlar.
B. Silindirler
1. Hidrolik
Hidrolik silindirler, özellikle de büyük çaplı olanlar, aşınma direncini artırmak ve hizmet ömrünü uzatmak için indüksiyonla sertleştirmeden yararlanır. Sertleştirilmiş yüzey, yüksek basınçlı akışkanın neden olduğu aşınmayı ve contalar ve pistonlarla kayma temasını en aza indirir.
2. Pnömatik
Hidrolik silindirlere benzer şekilde, çeşitli endüstriyel uygulamalarda kullanılan büyük çaplı pnömatik silindirler, basınçlı hava ve kayan bileşenlerin neden olduğu aşınmaya karşı dayanıklılıklarını ve dirençlerini artırmak için indüksiyonla sertleştirilebilir.
VIII. Kalite Kontrol ve Testler
A. Sertlik testi
Sertlik testi, indüksiyonla sertleştirmede çok önemli bir kalite kontrol önlemidir. Sertleştirilmiş yüzeyin belirtilen gereksinimleri karşıladığından emin olmak için Rockwell, Vickers veya Brinell sertlik testi gibi çeşitli yöntemler kullanılabilir.
B. Mikroyapısal analiz
Metalografik inceleme ve mikroyapısal analiz, sertleştirilmiş kasanın kalitesi hakkında değerli bilgiler sağlayabilir. Optik mikroskopi ve taramalı elektron mikroskobu gibi teknikler mikroyapıyı, kasa derinliğini ve potansiyel kusurları değerlendirmek için kullanılabilir.
C. Artık gerilim ölçümü
Sertleştirilmiş yüzeydeki artık gerilmelerin ölçülmesi, bozulma ve çatlama potansiyelinin değerlendirilmesi açısından önemlidir. X-ışını kırınımı ve diğer tahribatsız teknikler, artık gerilmeleri ölçmek ve kabul edilebilir sınırlar içinde olduklarından emin olmak için kullanılabilir.
IX. Sonuç
A. Kilit noktaların özeti
İndüksiyonla sertleştirme, büyük çaplı şaftların ve silindirlerin yüzey özelliklerini geliştirmek için çok önemli bir işlemdir. Yüzey katmanını seçici olarak sertleştiren bu işlem, çekirdek malzemenin sünekliğini ve tokluğunu korurken aşınma direncini, yorulma mukavemetini ve dayanıklılığını artırır. Proses parametrelerinin, bobin tasarımının ve su verme sistemlerinin dikkatli bir şekilde kontrol edilmesiyle, bu kritik bileşenler için tutarlı ve tekrarlanabilir sonuçlar elde edilebilir.
B. Gelecekteki eğilimler ve gelişmeler
Endüstriler büyük çaplı bileşenlerden daha yüksek performans ve daha uzun hizmet ömrü talep etmeye devam ettikçe, indüksiyonla sertleştirme teknolojilerinde ilerlemeler beklenmektedir. Süreç izleme ve kontrol sistemlerindeki gelişmeler, bobin tasarım optimizasyonu ve simülasyon ve modelleme araçlarının entegrasyonu, indüksiyonla sertleştirme sürecinin verimliliğini ve kalitesini daha da artıracaktır.
X. SSS
S1: Büyük çaplı bileşenlerin indüksiyonla sertleştirilmesiyle elde edilen tipik sertlik aralığı nedir?
A1: İndüksiyonla sertleştirme yoluyla elde edilen sertlik aralığı malzemeye ve istenen uygulamaya bağlıdır. Çelikler için sertlik değerleri tipik olarak 50 ila 65 HRC (Rockwell Sertlik Ölçeği C) arasında değişir ve mükemmel aşınma direnci ve yorulma mukavemeti sağlar.
S2: İndüksiyonla sertleştirme demir dışı malzemelere uygulanabilir mi?
A2: Süre indüksiyonla sertleştirme esas olarak demirli malzemeler (çelikler ve dökme demirler) için kullanılsa da nikel bazlı alaşımlar ve titanyum alaşımları gibi bazı demir dışı malzemelere de uygulanabilir. Bununla birlikte, ısıtma mekanizmaları ve proses parametreleri demirli malzemeler için kullanılanlardan farklı olabilir.
S3: İndüksiyonla sertleştirme işlemi bileşenin çekirdek özelliklerini nasıl etkiler?
A3: İndüksiyonla sertleştirme, yüzey katmanını seçici olarak sertleştirirken çekirdek malzemeyi nispeten etkilenmeden bırakır. Çekirdek orijinal sünekliğini ve tokluğunu koruyarak yüzey sertliği ile genel mukavemet ve darbe direncinin arzu edilen bir kombinasyonunu sağlar.
S4: Büyük çaplı bileşenlerin indüksiyonla sertleştirilmesi için kullanılan tipik su verme ortamları nelerdir?
A4: Büyük çaplı bileşenler için yaygın su verme ortamları arasında su, polimer çözeltileri ve gaz (hava veya nitrojen) bulunur. Su verme ortamının seçimi, bileşenin boyutu, geometrisi ve istenen soğutma hızı ve sertlik profili gibi faktörlere bağlıdır.
S5: İndüksiyonla sertleştirmede sertleştirilmiş kasanın derinliği nasıl kontrol edilir?
A5: Sertleştirilmiş kasanın derinliği öncelikle indüksiyon frekansı ve güç seviyeleri ayarlanarak kontrol edilir. Daha yüksek frekanslar, deri etkisi nedeniyle daha sığ kasa derinliklerine neden olurken, daha düşük frekanslar daha derin penetrasyona izin verir. Ek olarak, ısıtma süresi ve soğutma hızı da kasa derinliğini etkileyebilir.
