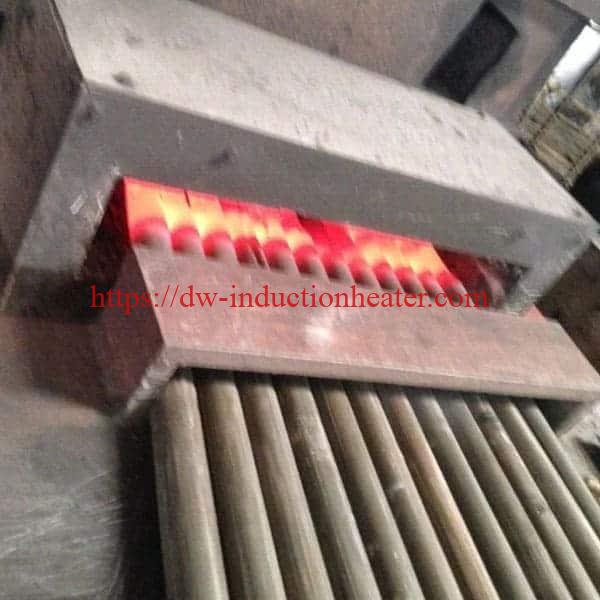

Индукционный отжиг стальных труб и трубок

Индукционный отжиг представляет собой важнейший процесс термообработки в современном производстве стальных труб и трубок. Эта передовая технология термической обработки использует электромагнитную индукцию для точного нагрева металлических заготовок с последующим контролируемым охлаждением для достижения определенных металлургических свойств. Для производителей, стремящихся оптимизировать характеристики материала при сохранении эффективности производства, индукционный отжиг предлагает значительные преимущества по сравнению с традиционными методами термообработки. В этой статье рассматриваются всесторонние технические параметры, спецификации процесса и промышленное применение индукционного отжига для стальных труб и трубок.

Что такое индукционный отжиг?

Индукционный отжиг - это процесс электромагнитной термообработки, который снижает твердость, повышает пластичность и снимает внутренние напряжения в стальных трубах и трубках. В отличие от традиционных методов отжига, требующих длительных циклов нагрева в больших печах, индукционный отжиг обеспечивает быстрый, локализованный нагрев с помощью электромагнитных полей, создаваемых индукционными катушками. Этот процесс реструктурирует кристаллическую структуру металла, переводя его из напряженного, закаленного состояния в более пригодное для работы.

Технические параметры установок индукционного отжига

Требования к питанию и технические характеристики

• Диапазон частот: 1-400 кГц (обычно 3-10 кГц для труб большого диаметра, 10-100 кГц для труб среднего диаметра и 100-400 кГц для труб малого диаметра)
• Плотность мощности: 15-50 кВт/дм² для труб из углеродистой стали
• Мощность: Системы мощностью от 50 кВт до 1 МВт в зависимости от диаметра трубы и производительности.
• Напряжение питания: 380-480 В, трехфазный вход
• Коэффициент мощности: >0,95 с системами коррекции коэффициента мощности
• Эффективность: 80-95% эффективность преобразования энергии

Параметры температуры

• Диапазон температур отжига:
  • Углеродистая сталь: 650-750°C (1200-1380°F)
  • Нержавеющая сталь: 1050-1150°C (1920-2100°F)
  • Легированная сталь: 700-900°C (1290-1650°F)
• Равномерность температуры: ±10°C по всей окружности трубы
• Точность контроля температуры: ±5°C с усовершенствованными системами ПИД-регулирования
• Скорость нагрева: 5-50°C/секунду (регулируется в зависимости от толщины материала)
• Время выдержки: 10-120 секунд в зависимости от толщины и марки материала

Параметры охлаждения

• Методы охлаждения:
  • Принудительный воздух: скорость охлаждения 5-20°C/секунду
  • Водяной туман: Скорость охлаждения 20-50°C/секунду
  • Контролируемая атмосфера: Скорость охлаждения 2-10°C/секунду
• Управление градиентом охлаждения: Программируемое многозонное охлаждение
• Время охлаждения: 30-300 секунд в зависимости от требований к материалу

Возможности обработки материалов

• Диапазон диаметров труб: 10 мм - 1200 мм
• Диапазон толщины стенок: 0,5 мм - 50 мм
• Совместимость материалов:
  • Углеродистая сталь (ASTM A53, A106, API 5L)
  • Нержавеющая сталь (304, 316L, 321, 410, 430)
  • Легированная сталь (P11, P22, P91)
  • Дуплексная и супердуплексная нержавеющая сталь
• Производственные мощности: 0,5-10 тонн/час в зависимости от конфигурации системы

Параметры управления процессом

Технические характеристики конструкции индукционной катушки

• Геометрия катушки: Спиральные, поперечные или продольные конфигурации потока
• Материал катушки: Медная трубка с высокой проводимостью (чистота 99,9%)
• Змеевиковое охлаждение: Деионизированная вода под давлением 4-8 бар, расход 20-60 л/мин
• Расстояние от катушки до рабочего места: 5-25 мм (оптимизировано в зависимости от диаметра трубы)
• Коэффициент эффективности теплообменника: 0,75-0,90 в зависимости от конструкции и применения

Системы автоматизации и управления

• Архитектура управления: На базе ПЛК с интерфейсом HMI
• Мониторинг температуры: Двухволновые пирометры с точностью ±2°C
• Сбор данных о процессе: Частота дискретизации 100 мс с обратной связью в реальном времени
• Интеграция контроля качества: Поточные испытания на твердость и проверка размеров
• Совместимость с Индустрией 4.0: Коммуникационный протокол OPC-UA для обмена данными

Металлургические преобразования и результаты

Достижимые свойства материала

• Снижение твердости:
  • Углеродистая сталь: От 35-45 HRC до 10-20 HRC
  • Нержавеющая сталь: От 25-35 HRC до 8-15 HRC
• Модификация предела текучести:
  • Углеродистая сталь: Снижение с 700-900 МПа до 300-450 МПа
  • Нержавеющая сталь: Снижение с 550-750 МПа до 250-350 МПа
• Улучшение удлинения: Увеличение с 5-10% до 20-30%
• Структура зерна: Рафинированные равноосные зерна размером 5-20 мкм

Микроструктурные изменения

• Фазовая трансформация: Преобразование мартенситных или бейнитных структур в феррит и перлит
• Контроль осаждения карбидов: Сфероидизация карбидов для улучшения обрабатываемости
• Снижение остаточного напряжения: >85% снижение внутренних напряжений

Энергоэффективность и экологические соображения

• Потребление энергии: 0,2-0,5 кВт-ч/кг перерабатываемого материала
• Углеродный след: 60-80% снижение по сравнению с обычным печным отжигом
• Технологические выбросы: Отсутствие прямых выбросов во время работы
• Потребление воды: Системы охлаждения с замкнутым циклом и минимальными потребностями в подпиточной воде

Промышленные применения и преимущества

Индукционный отжиг обеспечивает важнейшие преимущества для производителей стальных труб и трубок в различных отраслях промышленности:

1. Нефтегазовая промышленность: Повышенная коррозионная стойкость и улучшенные механические свойства для скважинных труб и транспортных трубопроводов
2. Автомобильный сектор: Точный контроль свойств материала для выхлопных систем, структурных компонентов и гидравлических линий
3. Химическая обработка: Устойчивость к коррозионному растрескиванию под напряжением для систем технологических трубопроводов
4. Строительная промышленность: Улучшенная формуемость для конструкционных труб и архитектурных применений
5. Производство теплообменников: Оптимизированная теплопроводность и механическая стабильность трубных пучков

Заключение

Технология индукционного отжига представляет собой значительное достижение в области обработки стальных труб и трубок. Точный контроль технических параметров позволяет производителям добиваться определенных свойств материала при максимальной эффективности производства. Поскольку промышленность продолжает требовать более высоких стандартов качества и улучшения характеристик материалов, системы индукционного отжига с их передовыми техническими возможностями будут оставаться незаменимыми в современных операциях по обработке стали.

Применяя индукционный отжиг с правильно оптимизированными техническими параметрами, производители могут обеспечить стабильное качество, снизить энергопотребление и удовлетворить самые высокие требования к техническим характеристикам стальных труб и трубок, применяемых в различных отраслях промышленности.
