Ручная пайка трубок из нержавеющей стали

Ручная пайка трубки из нержавеющей стали с ручным индукционным нагревателем

Цель

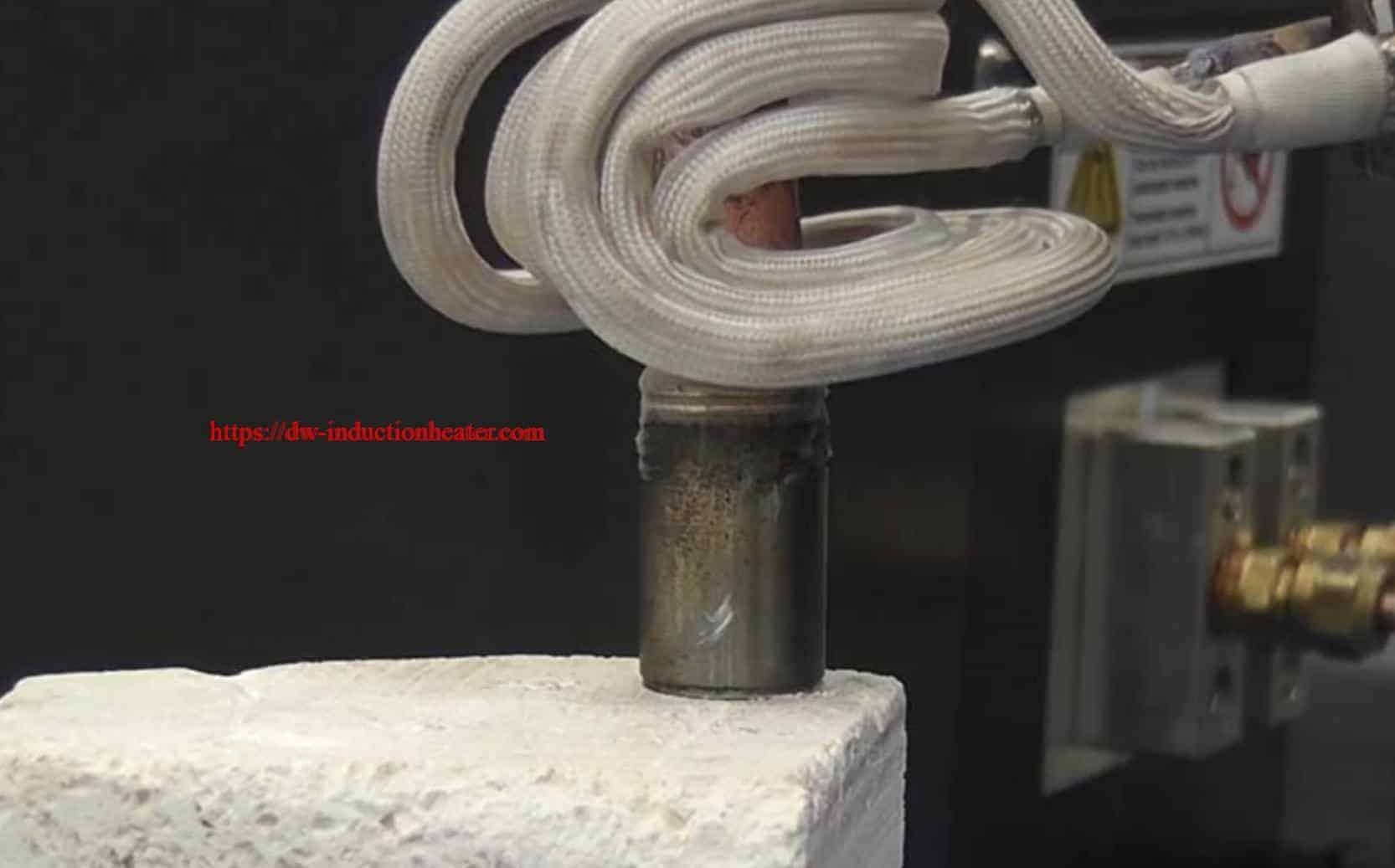

Индукционная пайка трубок из нержавеющей стали к медным трубкам с помощью ручного индукционного паяльного нагревателя. Цель - оценить решение для индукционной пайки. Заказчик стремится сократить количество дефектов и обеспечить более чистую среду пайки.

Пайка труб из нержавеющей сталиПайка труб из нержавеющей сталиВ связи с различными размерами труб и меньшим объемом - оценка проводится с помощью портативной системы индукционного нагрева.

Оборудование

Ручной индукционный паяльный нагреватель DW-UHF-6KW-III

Ручной индукционный нагреватель для пайки



Материалы
Медь к трубке из нержавеющей стали

Сила: 6,6 кВт
Температура: 1400ºF - 1600ºF (760ºC - 871ºC)
Время: 9-11 секунд

Результаты и выводы:

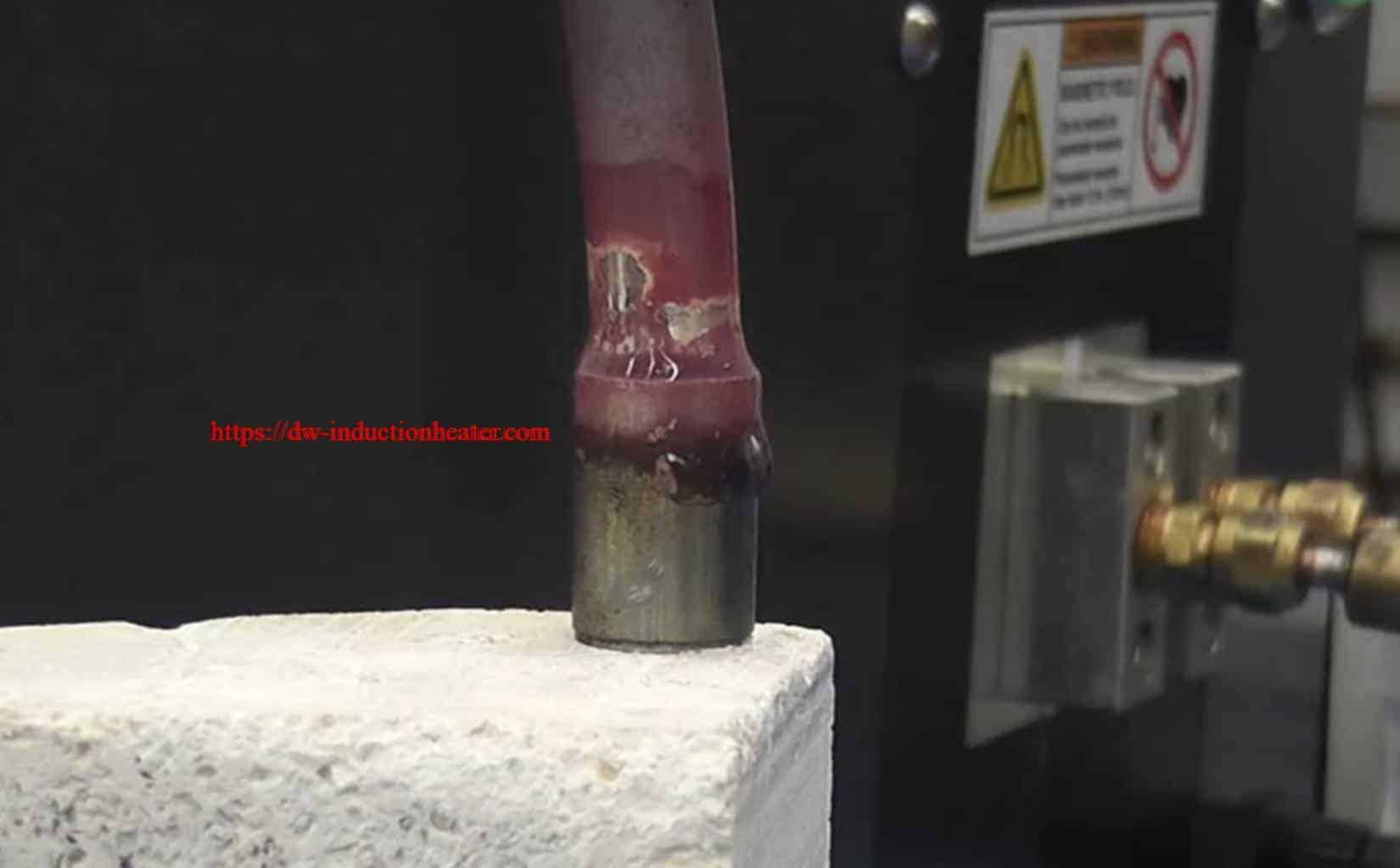

Испытание индукционной пайки с помощью ручного индукционного паяльного нагревателя позволило паять детали за 9-11 секунд в течение полного цикла пайки.

=
