Assemblages de raccords rétractables par induction
Objectif Utiliser l'induction pour préparer les assemblages en fonte à l'assemblage par frettage
Matériau Les culbuteurs en fonte fournis par le client sont de tailles différentes.
Température 450 ºF (232 °C)
Durée du processus 20 secondes
Fréquence 148 kHz
Équipement DW-UHF-5,0 kW, 150-400 kHz système de chauffage par induction à semi-conducteurs, équipé d'une station de chauffage à distance contenant un condensateur de 1,0μF.
Une bobine de chauffage par induction conçue et développée spécifiquement pour cette application.

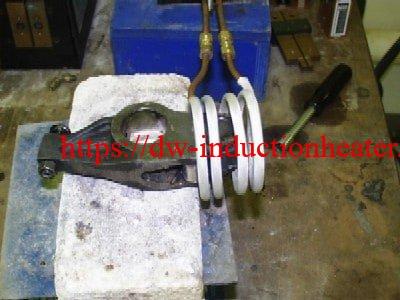

Processus Une bobine hélicoïdale à quatre tours chauffe l'anneau à une extrémité de l'assemblage. La bobine est conçue pour concentrer le champ vers le centre de l'assemblage où la masse thermique est la plus importante.
À travers l'anneau chauffé, la bobine présente un champ plus léger. Après le chauffage, une goupille est placée dans l'anneau et l'ensemble est trempé dans l'eau.
Le temps de chauffe varie d'une pièce à l'autre mais est inférieur à 20 secondes.
Résultats/avantages Le chauffage par induction répond aux besoins de ce processus pour :
- chauffage rapide des pièces
- flexibilité pour des pièces de géométries différentes
- chauffage individuel, en série, adapté à l'automatisation
- une source de chaleur propre
- répartition uniforme de la chaleur
