L'assemblage de grands engrenages sur des arbres est un processus crucial dans la fabrication de machines lourdes. Cette opération exige précision, rapidité et fiabilité pour garantir le bon fonctionnement et la longévité des machines. Les méthodes traditionnelles, telles que l'emboîtement à la presse ou le chauffage à l'aide de flammes de gaz, prenaient souvent beaucoup de temps et ne permettaient pas de contrôler la température de manière uniforme. L'adoption de assemblage de chauffage par induction offre une solution plus efficace et plus précise pour répondre aux besoins de fabrication modernes.
Le chauffage par induction consiste à générer de la chaleur par induction électromagnétique à l'intérieur de l'engrenage ou de l'arbre, ce qui permet un contrôle précis de la température et un chauffage économe en énergie sans contact direct ni flamme. Ce procédé a révolutionné l'assemblage des engrenages, en particulier pour les engrenages de grand diamètre, comme ceux de 800 mm, qui nécessitent un chauffage uniforme et des tolérances strictes.
Aperçu du processus
- Préparation des pièces:
- L'engrenage d'un diamètre de 800 mm et l'arbre correspondant sont nettoyés et inspectés pour vérifier l'état de surface, les tolérances et la précision des dimensions.
- Les tolérances d'assemblage pour l'ajustement et la compatibilité sont vérifiées (par exemple, le diamètre de l'arbre est légèrement surdimensionné pour un ajustement serré lors du refroidissement).

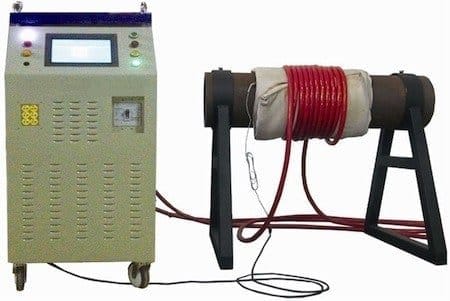

- Configuration du système de chauffage par induction:
- La bobine de chauffage par induction est conçue pour s'adapter au profil de l'engrenage, ce qui garantit un chauffage uniforme le long de la circonférence de l'engrenage.
- Les paramètres clés tels que la fréquence de chauffage, la vitesse et le contrôle de la température sont programmés, ce qui garantit un fonctionnement précis.
- Chauffage de l'engin:
- La machine à induction applique de la chaleur pour dilater l'engrenage. Les paramètres du processus de chauffage garantissent que la température cible (généralement 200-300°C) est atteinte de manière uniforme.
- Des capteurs de température et des caméras thermographiques surveillent la distribution de la chaleur en temps réel.
- Montage:
- Une fois chauffé, l'engrenage expansé est rapidement monté sur l'arbre à l'aide d'outils de levage hydrauliques ou mécaniques dans la fenêtre de temps spécifiée.
- L'engrenage se refroidit et se contracte sur l'arbre, créant ainsi un ajustement serré.
- Inspection après assemblage:
- L'assemblage est contrôlé au niveau des tolérances, de l'alignement et des éventuelles contraintes résiduelles à l'aide d'ultrasons et d'équipements de contrôle de l'alignement.
Paramètres techniques du processus d'assemblage par induction
| Paramètres | Valeur/Détails |
|---|---|
| Diamètre de l'engrenage | 800mm |
| Matériau de l'engrenage | Acier allié à haute résistance |
| Matériau de l'arbre | Acier au carbone |
| Plage de température de chauffage | 200-300°C |
| Vitesse de chauffage | 1-2 secondes par augmentation de 10°C |
| Consommation d'énergie par roue dentée | ~10-12 kWh |
| Fréquence d'induction | 10-50 kHz |
| Conception du serpentin de chauffage | Bobinage en cuivre multi-tours sur mesure |
| Temps de refroidissement | 15-20 minutes (refroidissement par air ou ventilateur assisté) |
| Tolérance d'alignement après assemblage | ±0,01mm |
Analyse des données
- Efficacité énergétique:
- L'analyse comparative a révélé une réduction de 30% de la consommation d'énergie par rapport au chauffage à flamme traditionnel.
- La précision du chauffage a permis de réduire le gaspillage d'énergie, avec une consommation moyenne de 11 kWh par engin.
- Uniformité du chauffage:
- Les capteurs thermographiques ont montré une variation de température de ±2°C sur la surface de l'engrenage.
- Temps de montage:
- Le processus de chauffage et de montage a duré moins de 6 minutes par roue dentée, ce qui a permis de réduire considérablement les temps d'arrêt de la chaîne de montage.
- Les méthodes traditionnelles (par exemple, la presse avec chauffage externe) prennent plus de 20 minutes.
- Analyse de la performance des matériaux:
- Les essais de fatigue après assemblage n'ont révélé aucune microfissure ni déformation structurelle grâce à un chauffage constant et à un refroidissement contrôlé dans le temps.
- Économies de coûts:
- La réduction du temps de travail, l'efficacité énergétique et la minimisation des déchets ont permis d'économiser environ 25% par opération d'assemblage.
Facteurs d'influence
Plusieurs facteurs clés ont influencé l'efficacité de ce processus de chauffage par induction :
- Propriétés des matériaux: Différents taux de dilatation thermique des matériaux de l'arbre et de l'engrenage ont été analysés afin d'optimiser l'ajustement serré.
- Température de chauffage: Une température inadéquate peut entraîner des lacunes (sous-chauffe) ou des tensions (surchauffe), ce qui nécessite un étalonnage précis.
- Temps de refroidissement: Un temps de refroidissement suffisant a permis à l'engrenage de se contracter uniformément sans induire de contraintes internes.
- Conception de la bobine: La bobine fabriquée sur mesure a joué un rôle essentiel en assurant un chauffage uniforme sur la circonférence de 800 mm.
Avantages du chauffage par induction pour l'assemblage des arbres de transmission
- Vitesse et efficacité:
- Assemblage plus rapide que les méthodes traditionnelles, ce qui réduit considérablement le temps de production.
- Économies d'énergie:
- Amélioration de l'efficacité énergétique et réduction des coûts d'exploitation grâce à une distribution ciblée de la chaleur.
- Précision et cohérence:
- L'amélioration de la précision de l'uniformité du chauffage a permis de maintenir les tolérances dimensionnelles.
- Avantages pour la sécurité et l'environnement:
- L'absence de flammes nues réduit les risques d'incendie et améliore la sécurité sur le lieu de travail.
- L'absence d'émissions de gaz nocifs en fait une solution respectueuse de l'environnement.
Conclusion
L'utilisation du chauffage d'assemblage par induction pour le processus d'assemblage des engrenages et des arbres dans les machines lourdes s'est avérée efficace, précise et rentable. L'application à un engrenage de grand diamètre (800 mm) a démontré des améliorations significatives en termes d'efficacité énergétique, de vitesse d'assemblage et de fiabilité du produit. Compte tenu de la précision et de la répétabilité de cette méthode, il est fortement recommandé de l'adopter dans les flux de production industrielle pour les machines lourdes.
Recommandations
- Adopter chauffage par induction pour l'assemblage de grands engrenages afin de réduire les temps de cycle et d'améliorer l'efficacité énergétique.
- Étalonner et entretenir régulièrement les systèmes de contrôle de la température et les serpentins de chauffage.
- Étendre le processus à d'autres applications dans les machines lourdes nécessitant des ajustements précis de la dilatation thermique.
- Intégrer des capteurs avancés pour la surveillance en temps réel et la maintenance prédictive des équipements.
