تسخين القضبان النحاسية بالحث المسبق إلى درجة الحرارة

الهدف: للتسخين المسبق لقضيبين نحاسيين إلى درجة الحرارة في غضون 30 ثانية؛ يتطلع العميل إلى استبدال نظام تسخين بالحث بقوة 5 كيلوواط تابع لأحد المنافسين الذي يقدم نتائج غير مرضية
المادة:  قضبان نحاسية (1.25 بوصة × 0.375 بوصة × 3.5 بوصة / 31 مم × 10 مم × 89 مم)
- الطلاء الإرشادي الحراري
درجة الحرارة: 750 درجة فهرنهايت (399 درجة مئوية)
التردد: 61 كيلوهرتز
المعدات : DW-HF- 15 كيلوواط، 50-150 كيلوواط، 50-150 كيلوهرتز مصدر طاقة التدفئة بالحث الحثي مع رأس عمل عن بُعد يحتوي على مكثفين 1.0 μF
- ملف حلزوني ثنائي الموضع متعدد الأدوار مصمم ومطوّر لهذا التطبيق الخاص بالتسخين

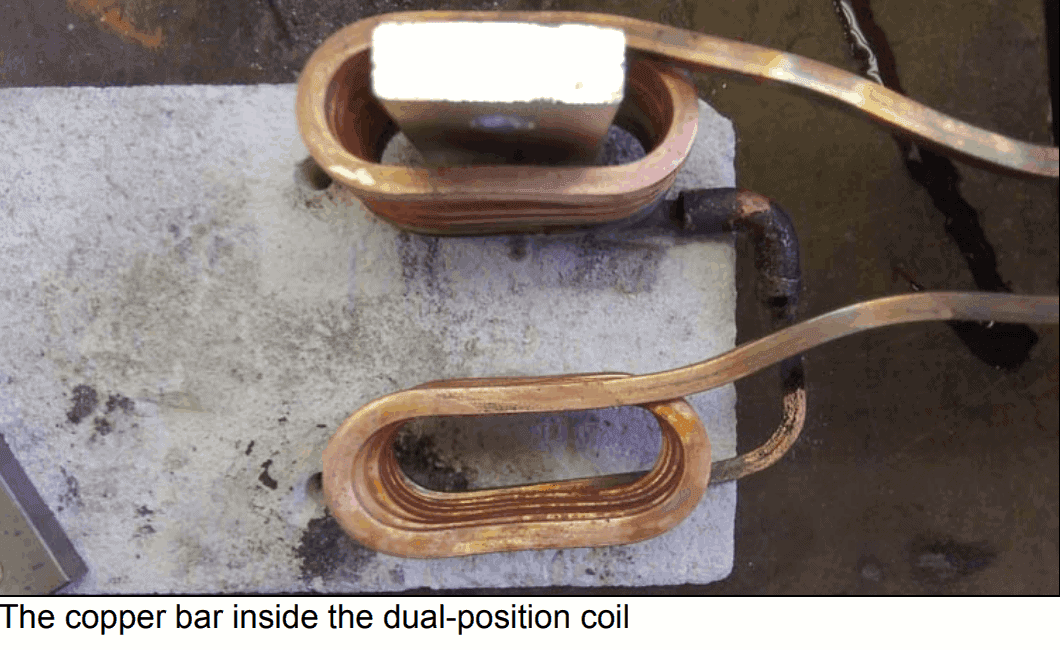

عملية التسخين بالحث الحثي: وُضِع طلاء مؤشر حراري على وجه القضيب النحاسي، ووُضع القضيب داخل الملف. تم تسخين الجزء لمدة 30 ثانية ووصل إلى درجة الحرارة. كانت الخطوة التالية في العملية هي تسخين جزأين في ملف ثنائي الوضع. أُدخِل الجزءان في الملف وسُخِّنا إلى درجة الحرارة في غضون 30 ثانية.
من أجل تسخين أربعة أجزاء إلى درجة الحرارة في نفس الفترة الزمنية، يلزم وجود مصدرين للطاقة وملفين ثنائي الموضع.

النتائج/الفوائد

- السرعة: كان الاستقراء قادرًا على تلبية متطلباتهم الزمنية.
- تطوير العملية: تمكّن فريق مختبر HLQ من مساعدة العميل على تطوير عملية تسخين جديدة حققت نتائج أفضل من تلك التي حققها مع عملية التسخين القديمة الرديئة نظام تسخين بالحث الحثي
- كفاءة العملية: من خلال الحث وشريك الحث المناسب، كان النظام الفعال من حيث الوقت والطاقة والمساحة
مصممة
