Indukčné spájkovanie oceľových dielov na karbid volfrámu
Cieľ
Indukčné spájkovanie oceľových dielov na karbid volfrámu
Zariadenie
DW-UHF-6KW-III ručná indukčná spájkovačka
Test 1
Materiály
- Oceľová tyč: Vonkajší priemer 19,05 mm (0,75″), dĺžka 82,55 mm (3,25″)
- Doska z karbidu volfrámu: Hrúbka 38,1 mm (1,5″), 10,16 mm (0,4″)
- Zliatina: 19,05 mm (0,75″) Spájkovacie kotúče
Výkon: 4,0 kW
Teplota: Približne 760° C (1400° F)
Čas: 40 sekúnd
Test 2
Materiály
- Oceľová tyč: Dĺžka 76,2 mm (3″)
- Doska z karbidu volfrámu: Hrúbka: 19,05 mm (0,75″), 6,35 mm (0,25″)
- Zliatina: 12,7 mm (0,50″) Spájkovacie kotúče
Výkon: 2,36 kW
Teplota: Približne 760° C (1400° F)
Čas: 23 sekúnd
Test 3
Materiály
- Oceľová tyč: Dĺžka 76,2 mm (3″)
- Doska z karbidu volfrámu: Hrúbka 1,39 mm (0,055″)
- Zliatina: 12,7 mm (0,50″) Spájkovacie kotúče
Výkon: 2,36 kW
Teplota: Približne 760° C (1400° F)
Čas: 20-25 sekúnd (pulzujúce zapnutie/vypnutie)
Test 4
Materiály
- Oceľová tyč: Dĺžka: 76,2 mm (3″)
- Doska z karbidu volfrámu: 21,08 mm (0,83″) OD, 1,65 mm (0,065″) hrúbka
- Zliatina: 6,35 mm (0,25″) Spájkovacie kotúče
Výkon: 1,96 kW
Teplota: Približne 760° C (1400° F)
Čas: 20 sekúnd (pulzujúce zapnutie/vypnutie)
Výsledky a závery:

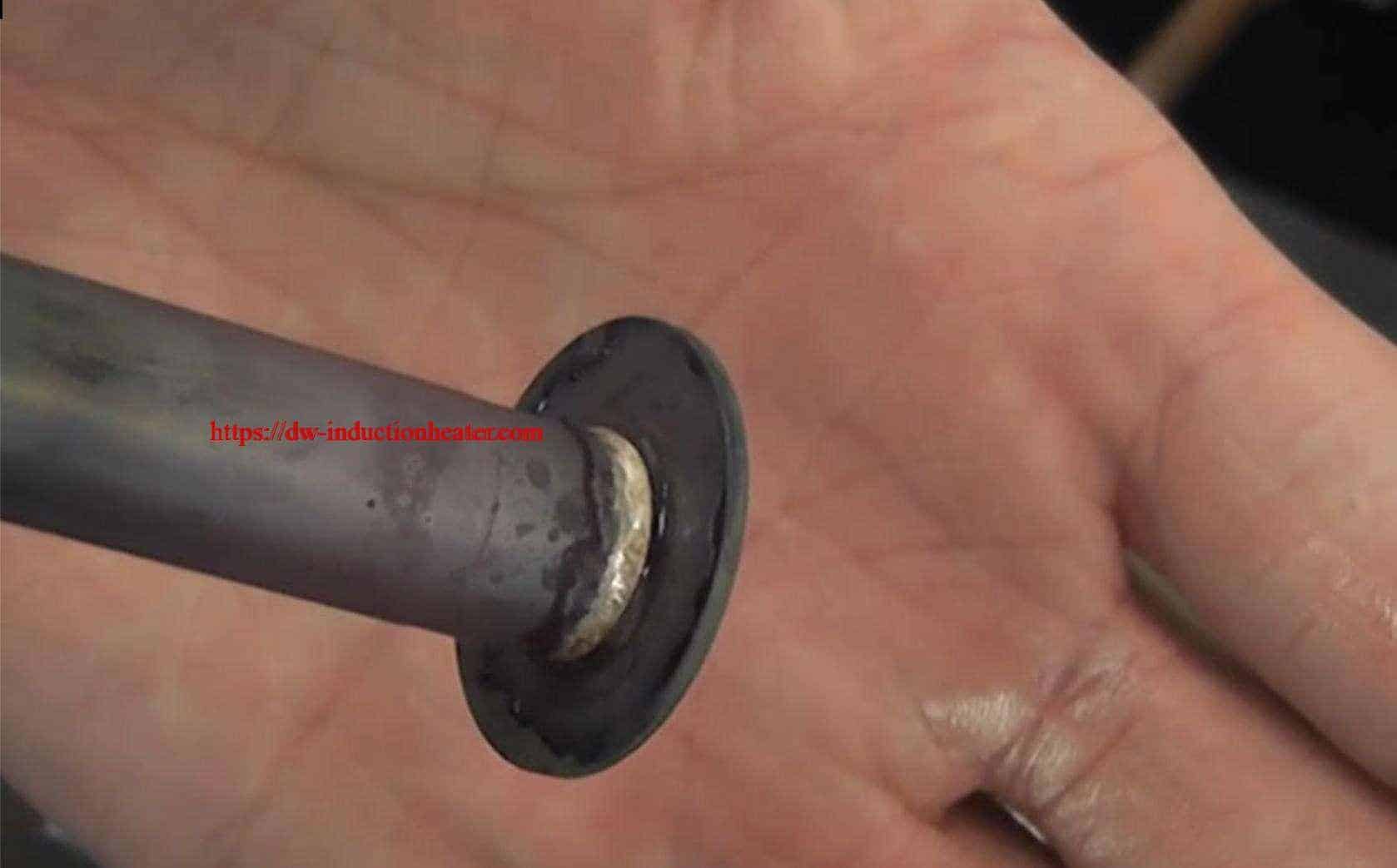

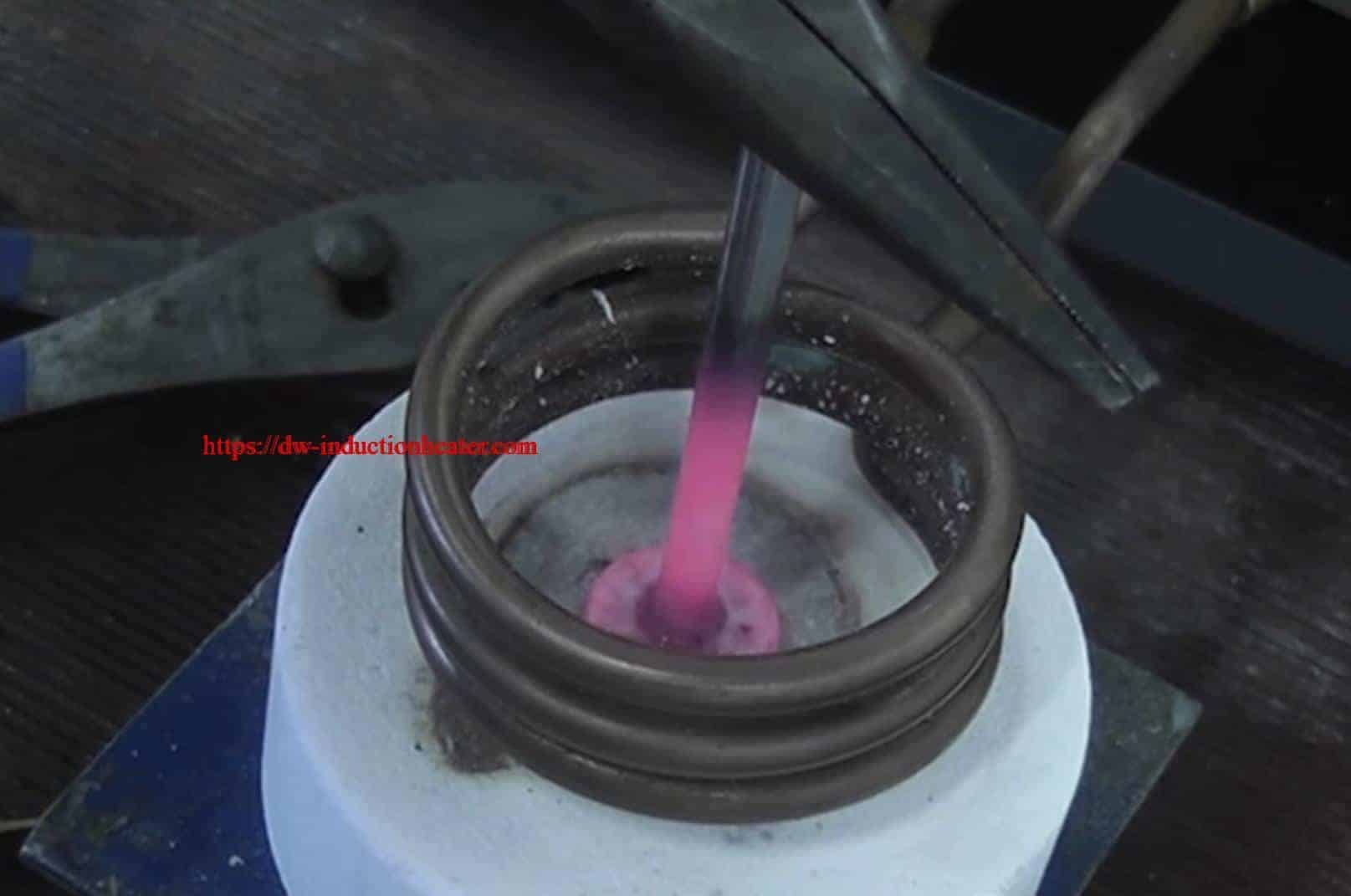

Spájkovanie rôznych oceľových dielov na karbidové kotúče je možné pomocou jednej indukčnej cievky. Výkon sa reguloval zapínaním a vypínaním tepla pomocou nožného spínača, aby sa zabránilo prehriatiu karbidových častí.
