1200°C - 1800°C 수직 분할 튜브 용광로-고온 관형 용광로
설명
수직 분할 튜브 용광로란 무엇인가요?

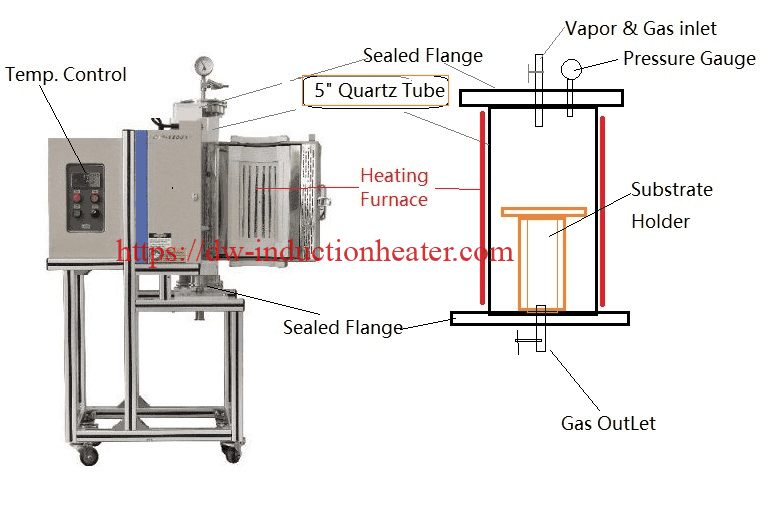

A 수직 분할 튜브 용광로 는 두 개의 반으로 나뉘어진 수직 방향 가열 챔버가 있는 퍼니스의 한 유형입니다. 이 설계를 통해 샘플이나 재료를 퍼니스에 쉽게 넣고 뺄 수 있습니다.
분할 튜브 퍼니스는 일반적으로 알루미나 또는 석영과 같은 내화성 재료로 만들어진 원통형 가열 챔버로 구성됩니다. 가열 요소는 챔버 외부에 감겨 있어 균일한 가열을 제공합니다.
분할 튜브 디자인으로 가열 챔버에 편리하게 접근할 수 있습니다. 챔버의 절반은 수동 또는 전동 메커니즘으로 열 수 있어 시료나 재료를 쉽게 삽입하고 제거할 수 있습니다. 이는 시료를 자주 넣고 빼야 하는 공정이나 여러 시료를 포함하는 실험에 특히 유용합니다.
분할 튜브 퍼니스는 어닐링, 소결 및 브레이징과 같은 다양한 열처리 공정을 위해 연구 실험실 및 산업 응용 분야에서 자주 사용됩니다. 또한 고온에서 다양한 재료의 특성을 연구하기 위해 재료 과학 및 야금학에서도 널리 사용됩니다.
적용 사례
어닐링탄화, 결정 성장, 탈결합, 탈기, 건조, 발광, 경화, 금속 사출 성형(MIM), 열분해, 신속한 프로토타이핑, 소결, 승화, 합성, 템퍼링.
표준 기능
- 최대 작동 온도 1800°C
- 이중층 퍼니스 쉘 공기 냉각으로 표면 온도 45℃ 미만 보장
- 온도 정확도: ±1℃; 온도 균일도: ±1℃(난방 영역 크기 기준)
- 지능형 전류 및 전압 미터 온도 컨트롤러, 간편한 사용, 프로그래밍 가능
- 수직적 사용에 최적화
- 저열량 세라믹 섬유 단열재
- 수직으로 걸 수 있는 고품질 MoSi2 발열체
- 이중 루프 보호(과전류, 과온, 과전압 등)
- 튜브 재질로 금속, 석영, 커런덤 소재를 선택할 수 있습니다.
- 진공도는 -0.1Mpa 가능
Spes:
| 온도 | 1200℃ | 1400℃ | 1600℃ | 1700℃ | 1800℃ |
| 전압 AC | 220V/380V | 220V/380V | 220V/380V | 220V/380V | 220V/380V |
| 장기 작동 온도 | 1150℃ | 1350℃ | 1550℃ | 1650℃ | 1750℃ |
| 온도 제어 정확도 | ±1℃ | ||||
| 용광로 튜브 재질 | 스테인리스 스틸 튜브/석영 유리 튜브/커런덤 튜브 | 커런덤 튜브 | |||
| 퍼니스의 온도 필드 균일성 | ±1℃ (가열 챔버의 크기에 따라 다름) 더 높은 요구 사항이 필요한 경우 다점 온도 제어 사용 가능 | ||||
| 온도 측정 요소 및 온도 측정 범위 | 니켈 크롬 니켈 실리콘 K 온도 측정 범위 0-1350℃ | S 유형 | 유형 B | ||
| 프로그래밍된 커브 세그먼트 수 | 한 그룹은 50개의 세그먼트, 두 번째 그룹은 22개의 세그먼트, 세 번째 그룹은 8개의 세그먼트를 가지고 있습니다. | ||||
| 난방 속도 | 1℃/h에서 40℃/min까지 조절 가능 | ||||
| 발열체 | 실리콘 카바이드 로드 | 실리콘 카바이드 로드 | 실리콘 몰리브덴 막대 | ||
| 발열체 위치 | 설치 위치는 퍼니스 튜브 주변 및 퍼니스 튜브와 수평입니다. | ||||
| 내화 재료 | 고순도 알루미나 파이버 보드 | ||||
| 보증 범위 및 기간 | 전기 용광로는 1년 무상 보증이 적용됩니다. 발열체와 화로 튜브는 보증 대상이 아닙니다(발열체는 3개월 이내에 자연적으로 손상된 경우 무료로 교체해 드립니다). | ||||
| 무작위 예비 부품 | 발열체 2 개, 막대 2 세트, 사용 설명서 1 개, 적합성 인증서 1 개, 퍼니스 도어 단열 벽돌 1 개, 도가니 펜치 1 개, 고온 장갑 1 쌍, 튜브 용광로 용 특수 도가니 1 개, 밀봉 링 2 개 | ||||
결론적으로 수직 분할 튜브 용광로 는 정밀하고 안정적인 고온 가열 기능을 필요로 하는 연구자, 엔지니어, 제조업체에게 유용한 도구입니다. 견고한 구조, 다목적 설계, 정밀한 온도 제어 및 안전 기능으로 재료 과학, 야금, 반도체 공정 등과 같은 다양한 산업 분야에서 필수적인 장비로 활용되고 있습니다. 기술이 계속 발전함에 따라 수직 분할 튜브 퍼니스의 설계와 기능이 더욱 개선되어 고온 처리 및 실험에서 더욱 뛰어난 효율성과 성능을 기대할 수 있습니다.
