유도 가열 시스템을 사용한 석유 및 가스 산업의 파이프 및 튜브 예열

유도 가열 시스템을 사용한 석유 및 가스 산업의 파이프 및 튜브 예열

석유 및 가스 산업에서 파이프와 튜브의 적절한 용접은 구조적 무결성을 유지하고 누출을 방지하며 운영 안전을 보장하는 데 매우 중요합니다. 특히 고강도 합금강과 벽 두께가 두꺼운 재료의 경우 예열은 이 공정에서 필수적인 단계입니다. 가스 토치 및 저항 가열과 같은 전통적인 예열 방법이 널리 사용되어 왔지만, 정밀한 온도 제어, 에너지 효율성 및 향상된 안전성을 제공하는 유도 가열이 우수한 대안으로 부상하고 있습니다. 이 문서에서는 다음과 같은 기술적 측면, 성능 지표 및 경제적 이점을 살펴봅니다. 유도 가열 시스템 석유 및 가스 분야의 파이프 및 튜브 예열 애플리케이션에 적합합니다.

인덕션 히팅의 기초

유도 가열은 코일을 통과하는 교류 전류가 근처의 전도성 물질에 와전류를 유도하는 자기장을 생성하는 전자기 유도 원리에 따라 작동합니다. 이러한 와전류는 재료 내에서 저항과 만나 국부적인 열을 발생시킵니다. 이 프로세스에는 몇 가지 장점이 있습니다:

  1. 비접촉식 난방
  2. 정밀한 온도 제어
  3. 빠른 가열 속도
  4. 일관된 열 분배
  5. 에너지 효율성
  6. 작업장 안전 강화

유도가열 시스템의 기술적 파라미터

유도 가열 시스템의 효율성은 특정 용도에 맞게 최적화해야 하는 다양한 기술 파라미터에 따라 달라집니다. 표 1은 이러한 매개변수에 대한 포괄적인 개요를 제공합니다.

표 1: 인덕션 가열 시스템의 주요 기술 파라미터

매개변수범위중요성
빈도1-400kHz침투 깊이 결정, 두꺼운 재료일수록 낮은 주파수 사용
전력 밀도5-30 kW/dm²가열 속도 및 온도 균일성에 영향을 미칩니다.
코일 디자인다양한 구성난방 효율 및 온도 분포에 영향
전원 출력5-1000 kW최대 가열 용량 및 처리량 결정
커플 링 거리5-50mm에너지 전달 효율에 영향을 미칩니다.
제어 정확도±5-10°C용접 절차 사양을 충족하는 데 중요
전압380-690V전원 공급 장치 요구 사항 결정
냉각 요구 사항20-200 L/min시스템 안정성과 수명을 위한 필수 요소

다양한 파이프 재질 및 치수를 위한 유도 가열

유도 가열의 효과는 파이프 재질과 치수에 따라 달라집니다. 표 2는 석유 및 가스 산업에서 흔히 사용되는 재료와 크기에 따른 가열 성능 데이터를 제시합니다.

표 2: 재료 및 치수별 인덕션 가열 성능

재료파이프 직경(인치)벽 두께(mm)필요한 전력(kW)200°C까지 예열 시간(분)에너지 소비량(kWh)
탄소강612.7254.21.75
탄소강1215.9506.55.42
탄소강2425.412012.825.6
스테인리스 스틸612.7285.12.38
스테인리스 스틸1215.9557.87.15
듀플렉스 스틸1215.9608.38.30
크롬 몰리(P91)1219.1659.29.97
인코넬812.7407.55.00

예열 기술 비교 분석

유도 가열의 장점을 이해하려면 기존의 예열 방식과 비교하는 것이 좋습니다. 표 3은 포괄적인 비교를 제공합니다.

표 3: 배관 예열 기술 비교

매개변수인덕션 히팅저항 가열가스 토치
가열 속도(°C/min)40-10010-3015-40
온도 균일성(±°C)5-1010-2530-50
에너지 효율(%)80-9060-7030-40
설정 시간(분)10-1520-305-10
프로세스 제어자동화된반자동매뉴얼
열 영향 구역 제어우수GoodPoor
운영 비용($/시간)15-2518-3025-40
초기 투자($)30,000-150,0005,000-30,0001,000-5,000
안전 위험 수준낮음Medium높음
환경 영향낮음Medium높음

사례 연구: 해양 파이프라인 프로젝트에서의 구현

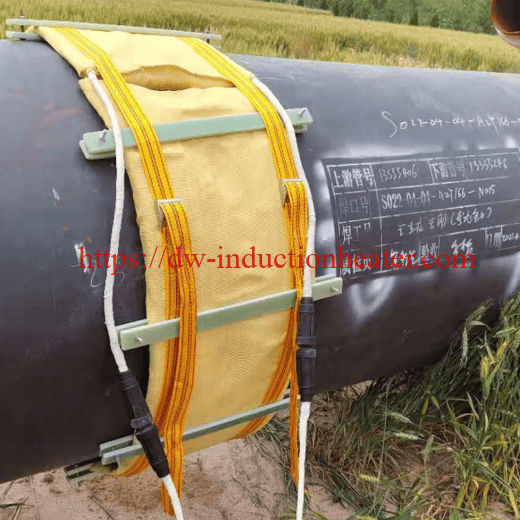

북해 해양 파이프라인 프로젝트에서는 벽 두께가 25.4mm인 24인치 탄소강 파이프라인의 용접 전 가열을 위해 유도 가열을 구현했습니다. 이 프로젝트에는 320개의 용접부가 포함되었으며, 각 용접부는 150°C까지 예열해야 했습니다. 성능 지표를 분석하기 위해 데이터를 수집했습니다.

표 4: 사례 연구 성과 데이터

Metric인덕션 히팅이전 방법(저항)
조인트당 평균 예열 시간(분)11.528.3
조인트 간 온도 변화(°C)±7±22
조인트당 에너지 소비량(kWh)21.842.5
조인트당 노동 시간(시간)0.51.2
장비 다운타임(%)2.18.7
총 프로젝트 기간(일)2441(예상)
총 에너지 소비량(MWh)7.013.6
탄소 배출량(톤 CO₂e)2.85.4

이를 통해 이전에 사용했던 기존의 저항 가열 방식에 비해 프로젝트 기간이 421% 단축되고 에너지 소비량은 481% 감소했습니다.

구현을 위한 기술적 고려 사항

주파수 선택

유도 가열 시스템의 주파수는 특히 가열 깊이와 관련하여 성능에 큰 영향을 미칩니다. 표 5는 다양한 재료에 대한 주파수와 침투 깊이 간의 관계를 보여줍니다.

표 5: 빈도와 침투 깊이 관계

재료주파수(kHz)침투 깊이(mm)
탄소강115.8
탄소강39.1
탄소강105.0
탄소강302.9
탄소강1001.6
스테인리스 스틸312.3
스테인리스 스틸106.7
스테인리스 스틸303.9
듀플렉스 스틸311.2
듀플렉스 스틸106.1
인코넬39.8
인코넬105.4

코일 설계 고려 사항

효과적인 가열을 위해서는 인덕션 코일의 설계가 중요합니다. 다양한 구성은 특정 파이프 크기와 가열 요구 사항에 따라 다양한 이점을 제공합니다.

표 6: 인덕션 코일 설계 성능

코일 구성열 분포 균일성효율성(%)베스트 애플리케이션
헬리컬(싱글 턴)보통65-75소구경 파이프(4인치 미만)
헬리컬(멀티턴)Good75-85중간 직경 파이프(4″-16″)
팬케이크매우 좋음80-90대구경 파이프(>16인치)
분할 디자인Good70-80액세스가 제한된 현장 애플리케이션
사용자 지정 프로파일링우수85-95복잡한 형상 및 피팅

인덕션 예열 파이프 및 튜브경제 분석

유도 가열 시스템을 구현하려면 상당한 초기 투자가 필요하지만 운영 비용을 크게 절감할 수 있습니다. 표 7은 종합적인 경제성 분석을 제시합니다.

표 7: 인덕션 히팅 구현의 경제성 분석

매개변수가치
초기 투자($)85,000
연간 유지 관리 비용($)3,200
예상 시스템 수명(년)12
에너지 비용 절감($/년)18,500
인건비 절감($/년)32,000
프로젝트 타임라인 단축(%)35-45
품질 개선 비용 혜택($/년)12,000
투자 회수 기간(년)1.3-1.8
5년 ROI(%)275
10년 NPV($), 7% 할인율 적용 시382,000

미래 트렌드와 혁신

석유 및 가스 애플리케이션을 위한 유도 가열 분야는 몇 가지 새로운 트렌드와 함께 계속 발전하고 있습니다:

  1. 디지털 트윈 통합: 최적화 및 예측 유지보수를 위한 가열 공정의 가상 모델 생성
  2. IoT 지원 시스템: 해외 및 원격 위치에 대한 원격 모니터링 및 제어 기능
  3. 머신 러닝 알고리즘: 실시간으로 난방 매개 변수를 최적화하는 적응형 제어 시스템
  4. 휴대용 고전력 시스템: 현장 애플리케이션을 위한 전력 밀도를 높인 컴팩트한 디자인
  5. 하이브리드 난방 솔루션: 특수 애플리케이션을 위한 유도 및 저항 시스템 결합

결론

유도 가열은 석유 및 가스 산업에서 파이프 및 튜브 용접을 위한 예열 기술의 획기적인 발전을 의미합니다. 이 문서에 제시된 정량적 데이터는 기존 방식에 비해 가열 효율, 온도 균일성, 에너지 소비 및 운영 비용 측면에서 우수한 성능을 입증합니다. 초기 투자 비용은 더 높지만, 경제성 분석 결과 프로젝트 일정 단축, 에너지 소비 감소, 용접 품질 개선을 통해 장기적으로 상당한 이점을 얻을 수 있는 것으로 나타났습니다.

업계에서 운영 효율성, 안전 및 환경 지속 가능성을 지속적으로 우선시함에 따라 유도 가열 시스템은 파이프 예열 애플리케이션의 표준 기술로 자리 잡고 있습니다. 이 기술에 투자하는 기업은 프로젝트 완료 시간 단축, 에너지 비용 절감, 용접 품질 향상을 통해 상당한 경쟁 우위를 확보할 수 있습니다.

=
