스레딩 부품을 위한 고주파 유도 예열
설명
목표
고객은 다양한 부품을 예열한 다음 나사산을 끼울 수 있도록 합니다. 이 테스트의 목적은 각 부품을 30초 이내에 600°F(316°C)로 예열하는 것입니다.
자료

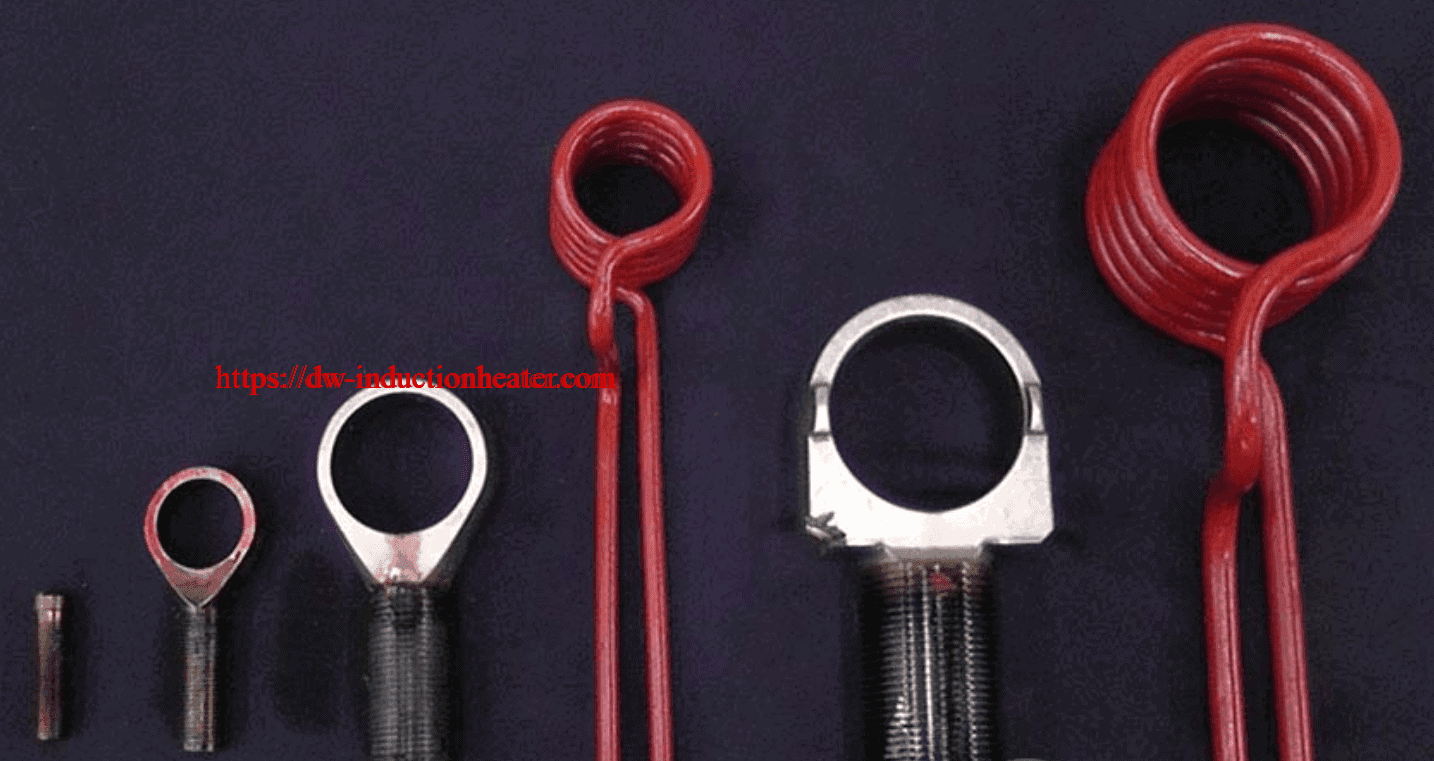

샘플 부품은 고객이 제공했습니다. 여기에는 다음이 포함됩니다:
- 0.375"(9.525mm) OD의 마그네틱 스틸로 구성된 파트 1
- 0.5"(12.7mm) OD의 마그네틱 스틸로 구성된 파트 2
- 0.875"(22.225mm) OD의 마그네틱 스틸로 구성된 파트 3
- 1.5"(38.1mm) OD의 마그네틱 스틸로 구성된 파트 4
- 두 개의 코일이 사용되었습니다. 코일 1은 1.5"(38.1mm) OD로 파트 4를 가열하는 데 사용되었습니다. 다른 모든 부품은 코일 2로 가열했습니다.
주요 매개변수
온도: 약 600°F(316°C)
Power:
- 파트 1:1.68kW
- 파트 2: 2.6kW
- 파트 3: 4.74kW
- 파트 4: 3.79 Kw
시간: 30초 미만
프로세스:
부품이 코일의 중앙에 위치했습니다.
DW-HF-15kw 인덕션 히팅 전원 공급 장치가 켜졌습니다.
적외선 카메라와 Tempilaq 페인트로 온도를 모니터링했습니다.
모든 부품은 동일한 장비 설정을 사용하여 테스트할 수 있었습니다. 파트 4의 코일을 교체하는 것 외에는 열 사이클 사이에 변경이 필요하지 않았습니다. 이는 유도 가열 시스템을 다양한 부하에 맞게 조정할 수 있는 DW-HF-15kw 유도 가열 파워 테크놀로지의 유연한 설계 덕분입니다.
결과/혜택:
시간과 온도를 정밀하게 제어
빠른 발열 주기로 온디맨드 전력 공급
네스트 또는 고정 장치에 부품을 설정할 때 작업자에 의존하지 않고 반복 가능한 프로세스
