유도 예열로 구리 바를 온도까지 예열

목표: 고객이 만족스럽지 못한 결과를 제공하는 경쟁사의 5kW 유도가열 시스템을 교체하고자 합니다.
Material:  구리 막대(1.25" x 0.375" x 3.5"/31mm x 10mm x 89mm)
- 열 표시 페인트
온도: 750ºF(399ºC)
빈도: 61 kHz
장비 : DW-HF- 15kW, 50-150kHz 유도 가열 전원 공급 장치 두 개의 1.0μF 커패시터가 포함된 원격 워크헤드 포함
- 이 가열 애플리케이션을 위해 설계 및 개발된 이중 위치, 다중 회전 헬리컬 코일

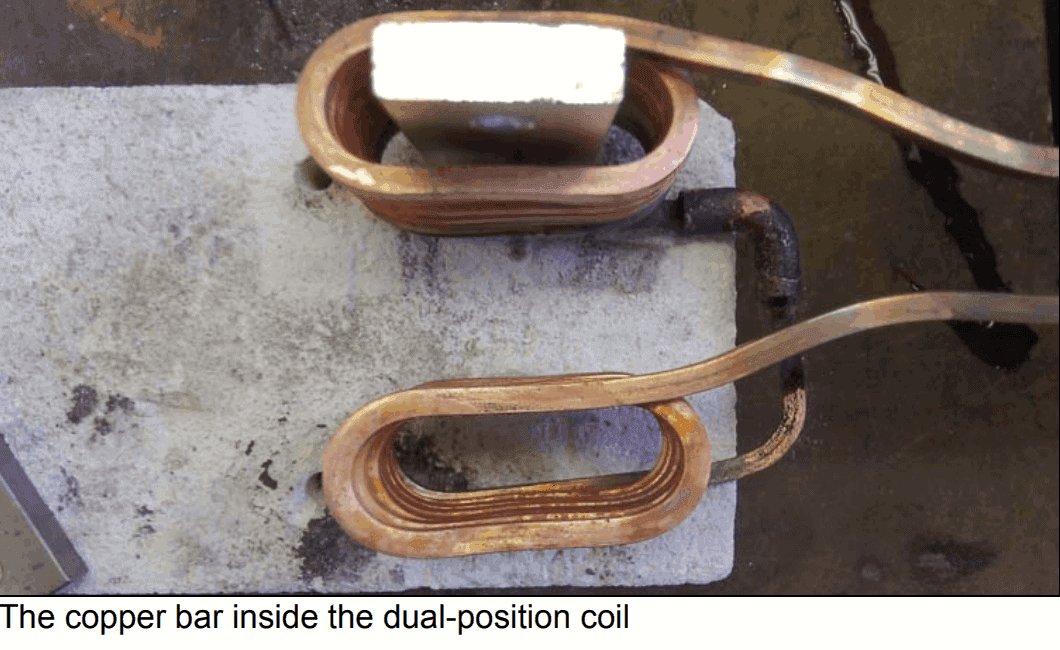

인덕션 가열 프로세스: 구리 막대의 표면에 열 표시 페인트를 바르고 막대를 코일 안에 넣었습니다. 부품을 30초 동안 가열하고 온도에 도달했습니다. 다음 단계는 이중 위치 코일에서 두 개의 부품을 가열하는 것이었습니다. 부품을 코일에 삽입하고 30초 이내에 온도가 될 때까지 가열했습니다.
같은 시간 내에 4개의 부품을 가열하기 위해서는 2개의 전원 공급 장치와 2개의 듀얼 포지션 코일이 필요합니다.

결과/혜택

- 속도: 인덕션은 시간 요구 사항을 충족할 수 있었습니다.
- 프로세스 개발: HLQ 연구팀은 고객이 기존의 열악한 가열 공정보다 더 나은 결과를 얻을 수 있는 새로운 가열 공정을 개발하도록 지원할 수 있었습니다. 유도 가열 시스템
- 프로세스 효율성: 인덕션과 올바른 인덕션 파트너를 통해 시간, 에너지 및 공간 효율적인 시스템을 구축할 수 있습니다.
