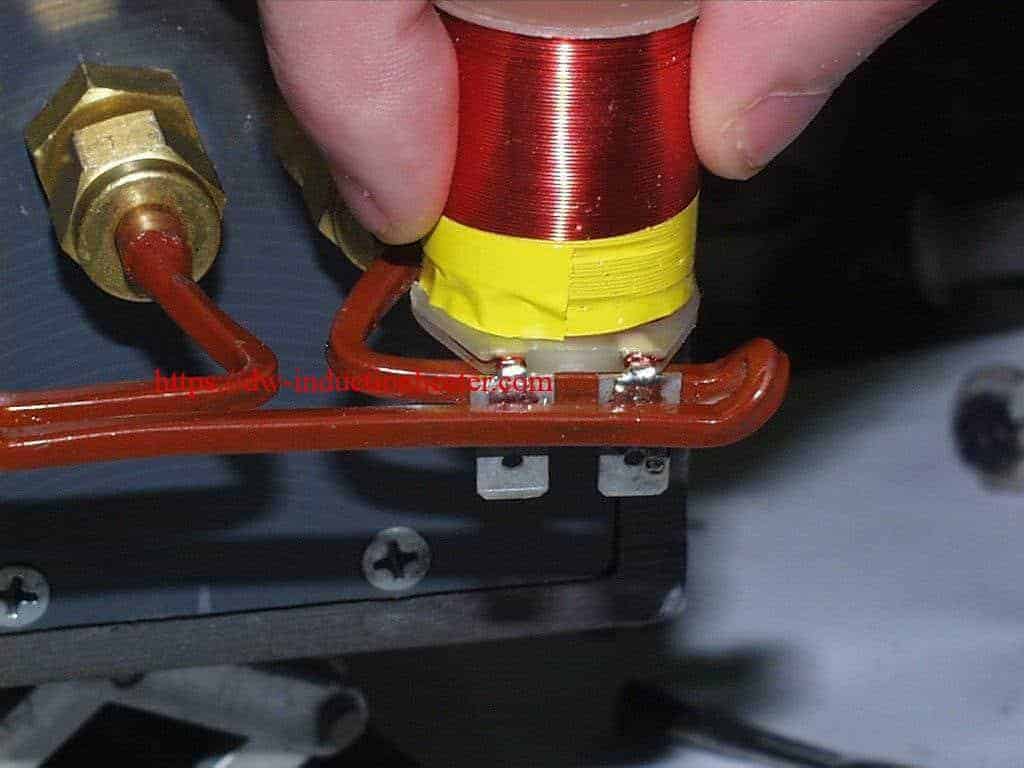

Fili di rame di saldatura a induzione con unità di riscaldamento ad alta frequenza IGBT

Obiettivo Saldare due fili di rame alle torrette preinstallate su un bussolotto di rame
Materiale Barra di rame/nichel immersa a saldare, 2 fili di rame a trefoli stagnati, bacchetta per brasatura
Temperatura 446 ºF (230 ºC)
Frequenza 230 kHz
Apparecchiatura - Sistema di riscaldamento a induzione DW-UHF-6kW, dotato di una testa di lavoro remota contenente un condensatore da 1,2μF.
- Una bobina di riscaldamento a induzione progettata e sviluppata appositamente per questa applicazione.
Processo Una bobina elicoidale divisa a quattro giri viene utilizzata per saldare il gruppo di barre di collegamento. I 2 fili di rame vengono applicati alle torrette e l'alimentazione viene applicata per 30 secondi. Il bastoncino di brasatura viene inserito manualmente nelle parti riscaldate e la brasatura scorre uniformemente, creando il giunto.
Risultati/Benefici Il riscaldamento a induzione fornisce:
- Riduzione dei tempi di saldatura
- Distribuzione uniforme del riscaldamento
- Coerenza tra i giunti

Saldatura a induzione dei fili sulla connessione con le unità di riscaldamento a induzione IGBT

Obiettivo Riscaldare i gruppi di connettori per la saldatura
Materiale Assemblaggio del dispositivo
Terminali in ottone stagnato Pasta per saldare
Temperatura 500°F (260°C) 5-7 secondi
Frequenza 360 kHz
Sistema di riscaldamento a induzione DW-UHF-6kW dotato di una stazione di calore remota, contenente due condensatori da 0,66 μF. Una bobina di riscaldamento a induzione progettata e sviluppata appositamente per questa applicazione.
Processo Per riscaldare la pasta saldante si utilizza una bobina elicoidale a singolo giro. I connettori vengono posizionati all'interno della bobina di riscaldamento a induzione e l'alimentazione RF viene applicata per 5-7 secondi finché il connettore non si riscalda.
La pasta saldante viene applicata al giunto in due modi: a bastoncino o manualmente.
Risultati/Benefici - Rispetto all'uso di un saldatore manuale, il riscaldamento a induzione applica con precisione il calore per ottenere giunti di saldatura di qualità superiore.
- È ideale per l'integrazione con un sistema automatizzato. L'alimentazione a bastoncino della saldatura consente di produrre pezzi esteticamente più gradevoli.
